你早已设计方案好啦电源电路。并且你也干了辅助设计仿真模拟，而电源电路可以一切正常运作。那麼只剩余一件事没干了。你需要给你的电源电路做一块印刷线路板，这般你能看看你电源电路的运作。无论你的电源电路是因为进行大学工作而制定的，或是为了你的企业技术专业商品而设计方案电子产品，在印刷线路板上实行你的电源电路，那样除开让你了解这一商品是什么样子的以外，还能够使你获得一个更专业的角度。
文中将展现几类不一样的方式，你能根据这种方式来给你的电源电路做印刷线路板（PCB），不一样尺寸的电源电路有不一样的方式。
流程
1 挑选一种做线路板的方式。自身情况了通常应当依据这类方式需要的原材料是不是可获得，这类办法的技术水平水准，及其你期待印刷线路板能到达的品质水准。以下是各种各样方式的介绍，而这种方式的主要特点有利于你开展挑选： 酸蚀刻加工法：这类办法必须极其的安全防范措施，必须大量原材料比如说蚀刻加工剂，并且这类方式有点儿慢。这类方式所得的的印刷线路板品质决定你用的原材料，可是总而言之，针对简易到适中复杂性的电源电路来讲，这也是个好方法。 紫外光蚀刻加工法：这类办法必须一些更价格昂贵的原材料，这种原材料很有可能并不是哪里都是有。殊不知，具体步骤却非常简单；这类方式需要的安全防范措施更少，并且可以达到更细致更繁杂的电脑上。 机械设备蚀刻加工/定线法：这类办法必须特别的设备，这类设备要可以在木板上机地蚀刻加工出不用的铜，或是是在输电线中间定线空挡板。假如你要买一台那样的设备，这会偏贵。假如你要租一台，那麼必须附近有生产车间。可是，假如你想要做很多电源电路团本，那麼这也是个好方法，这类方式还可以作出很精细的印刷线路板。 激光器蚀刻加工法：这类办法通常适用大中型生产制造企业，可是在一些高等院校中也可以寻找。这类方式总的定义类似机械设备蚀刻加工法，可是是用激光来蚀刻加工木板。通常难以获得这类设备，可是假如你本地的高�：芎迷擞姓饫嗌璞福屈N假如高校她们容许得话，你也就可以应用它们的设施了。

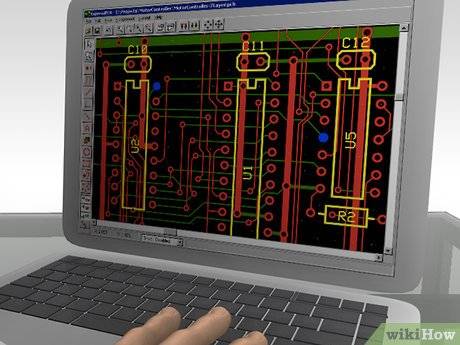

2 给你的电源电路创建印刷线路板合理布局。 X 科学研究来源于 X 科学研究来源于 通常来讲，应用印刷线路板合理布局APP将你的电路设计图变换到印刷线路板的合理布局之中。有很多印刷线路板合理布局建立和制定的开源项目包能够在线下载。 X 科学研究来源于 大家列了以下好多个能够你新手入门： PCB Liquid PCB ShortCut
3 明确你早已搜集到选定方式需要的所有原材料了。
4 将你的电源电路合理布局画在电镀铜板上。这只是适用前两类方式。你能在选定方式的关键点章节目录查看更多关键点。.
5 蚀刻加工电镀铜板。怎样蚀刻加工木板请查询关键点章节目录。这一全过程可以清除多余的电镀铜，而只是留有最后电源电路所须要的路线。

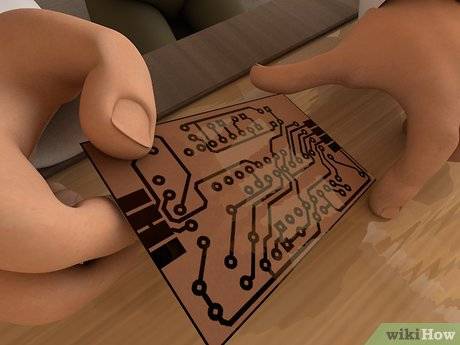

6 钻安裝点。常用的打孔设备通常是在因此而专业订制的。可是，一些一般的打孔设备通过更新改造还可以在家里进行这一工作中。
7 在电路板上安裝和电焊焊接电子元器件。
方式 1
酸蚀刻加工法的独特流程

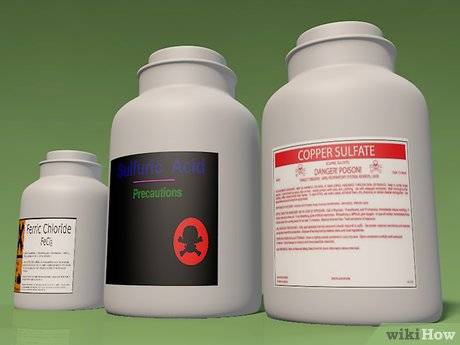

1 挑选蚀刻加工用的酸。fecl3是通常的挑选。可是你也可以用过硫酸铵结晶或是别的化合物。无论你挑选的哪一种有机化学蚀刻加工剂，这种全是很危险的原材料。出了遵循文中提及的一般安全性防范措施以外，你还是必须阅读文章且遵循蚀刻加工时的别的安全性表明。
2 画印刷线路板合理布局。为了更好地开展酸蚀刻加工，你需要用抗蚀刻加工原材料来画电源电路。假如你要用手画电源电路合理布局（不适宜中小型或大中型电源电路），那麼要依据不一样目地来设计特别的标识。通常好用的原料是激光器打印墨水。应用激光打印来画电源电路合理布局有如下所示流程： 在一张白印刷纸张上打印出出印刷线路板合理布局。做以前，你应该保证这一合理布局与你的电源电路是镜像关系（在复印时，绝大多数印刷线路板合理布局程序流程都是有这一选择项）。这也是唯一使用激光打印机的一步。 把纸通过打印出的那一面贴在铜钱上。 用一般的电熨斗来熨纸张，需要的時间在于常用的打印纸张和黑墨水的种类。 把铜钱山石在开水里泡浸数分钟（最多10分鐘）。 撕掉纸。假如很多地区撕不掉，你能尝试泡久一点。假如一切都好了，在铜钱上把会是你的线路板合理布局，也有灰黑色标识线。
3 提前准备酸。 etchant 依据你挑选的“蚀刻加工酸”不一样，很有可能会有一些别的附加表明。例如，一些结晶体酸必须在开水里溶化应用，而其余的酸则不用。
4 把铜钱渗入酸中。
5 每过3-5分鐘拌和一下。
6 当全部不用的铜都被蚀刻加工掉了的情况下，取出铜钱并清理整洁。
7 除去绘图用的绝缘层材料。有特殊的有机化学有机溶剂可以除去一切一种画电源电路合理布局常用的绝缘层材料。可是，假如你沒有这类有机溶剂，你也可以用打磨砂纸来除去她们。
方式 2
紫外光蚀刻加工法的独特流程
1 在相应的电镀铜板上画电源电路合理布局。
2在铜钱上盖紧全透明的金属薄板（随意选择一块）
3 把铜钱放入紫外光蚀刻机/间里。
4依据铜钱和设备的规格型号尺寸，设置紫外光蚀刻机的运作時间。
提醒
- 假如你应用的是酸蚀刻加工法，你得遵循以下防范措施：
- 在安全性的地区应用玻璃器皿储放酸。
- 在酸溶液的罐体上贴标签，而且把她们放进少年儿童触碰不上的地区。
- 不必把使用过的酸倒进家中的下水管道。如果你用完酸以后，把她们储存好，倒进循环利用核心/风险废料处理机器设备。
- 应用酸蚀刻加工法的那时候要带手套和面具。
- 混和拌和酸液的那时候要十分当心。无需应用金属材料物件拌和，也不必把器皿放到餐桌边沿。
- 在安全性的地区应用玻璃器皿储放酸。
- 在酸溶液的罐体上贴标签，而且把她们放进少年儿童触碰不上的地区。
- 不必把使用过的酸倒进家中的下水管道。如果你用完酸以后，把她们储存好，倒进循环利用核心/风险废料处理机器设备。
- 应用酸蚀刻加工法的那时候要带手套和面具。
- 混和拌和酸液的那时候要十分当心。无需应用金属材料物件拌和，也不必把器皿放到餐桌边沿。
.
