环形布线是一种类似蛇的样子的独特路线，是线路板走线之中较为独特的一种线，在线路板之中不但可以替代熔断丝、当做板载无线天线，与此同时还能具有抗干扰性、延迟时间等功效。
1、替代熔断丝
为了更好地成本管控可以选用环形布线铜泊来替代熔断丝，那样也可以具有过载保护功效，一般用这类环形布线情况下长短并不是较长并且也较为窄，它运用的是铜泊的电缆载流量尺寸再加上铜泊弯折水平来限定较大过流保护的尺寸，一般的，假如PCB的铜泊薄厚为35um，线距为1mm时，每mm宽的铜泊可以穿过1A的电流量，具体要依据实际必须的电源电路及其PCB铜泊电缆载流量尺寸来设定。选用这类来替代熔断丝尽管成本费可以获得操纵，可是电源电路的稳定性有时也是一个问题，特别是检修情况下，一旦铜泊引路全部PCB板可能损毁。

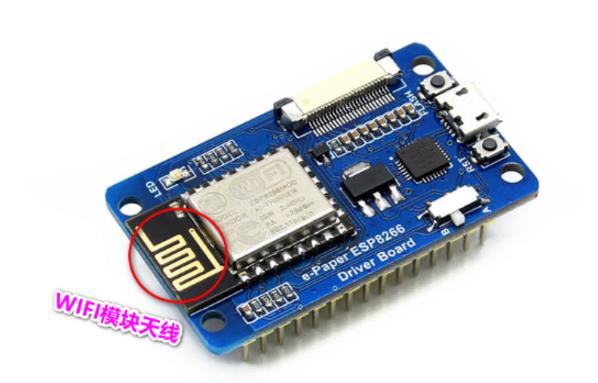

2、板载无线天线
许多WIFI控制�？槲尴咛煜�、无线�？槲尴咛煜叩妊∮没沸尾枷叩陌逶匚尴咛煜撸饫辔尴咛煜吡⒓从胂呗钒宄尚停粢馍杓品桨肝尴咛煜咔榭鱿伦詈檬窃赑CB某一角落里，留出充分的留白地区并且商品周边不可以有金属材料等对无线天线有影响的物件彻底遮盖，要不然会造成数据信号的变弱。因为这类无线天线一体成型，因而成本费比较划算。
3、提升抗干扰性等
在一些快速数据信号电源电路之中，比如USB、视音频数据信号等选用环形布线可以当做滤波电感及其具有匹配电阻功效，减少数据信号延迟时间、确保信号完整性及其提升数据信号品质等。
