线路板上电子器件间是怎么连接的？
1、复杂性：面包板仅需输电线和电子器件压接，实际操作较繁杂，路线错乱，便于错误，PCB版使用方便，标识非常容易，路线清楚
2、接口方式：面包板是压接电源电路，PCB是电焊焊接电源电路，前面一种非常容易导致接触不良现象，后者相对稳定
3、运用范畴：面包板适用电子器件较少，对信号干扰规定较低，电源电路商品流通电流量并不大，临时性实验用的电源电路，较层面，成本费较低；PCB板有几层的种类，几乎可以完成所有电源电路的电焊焊接，等级分类屏蔽掉数据信号也叫非常容易完成，但必须技术专业软件开发并生产加工，成本费较高

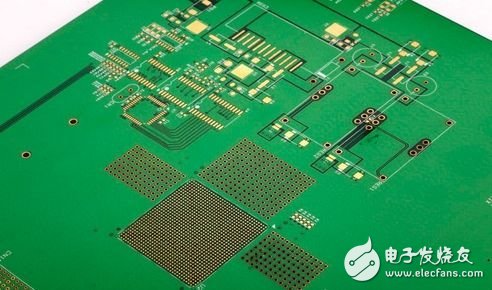

线路板中间如何联接？
电子产品务必依照电路设计图互联，才可以完成预期的作用，若联接错误会造成全部线路板失效，因此采用稳定性、工艺性能与合理性最好相互配合的联接，是电源设计的关键內容之一。对外开放接口方式可以有很多种多样，要依据不一样的特性灵便挑�。铝姓饬街址绞绞墙衔毡�。
焊接方式
这类方法优势是使用方便、低成本、稳定性高，可以防止因接触不良现象而产生的常见故障;缺陷是交换、检修不足便捷。这类方法一般适用构件对外开放导线较少的状况。
1、PCB输电线电焊焊接
不用一切连接器，只需用输电线将电路板上的对外开放连接功能与板外的电子器件或别的构件立即焊牢就可以。
pcb线路板的互联电焊焊接时要留意：
（1）电焊焊接输电线的焊层应尽量在线路板边沿，并按统一规格排序，以利于电焊焊接与检修。
（2）为提升输电线联接的机械设备抗压强度，防止因输电线遭受牵扯将焊层或印刷输电线拽掉，应在电路板上点焊的周边打孔，让输电线从印制电路板的电焊焊接面越过埋孔，再从元器件面插进焊层孔开展电焊焊接。
（3）将电缆线排序或绑扎齐整，根据线卡或别的标准件与板固定不动，防止输电线因挪动而断裂。
2、PCB排线焊接
二块线路板中间选用线排联接，既靠谱又不容易发生联接不正确，且二块线路板相对位置不受到限制。
印制电路板中间立即电焊焊接，此方法常见于二块印制电路板中间为90度对角的联接，联接后变成一个总体线路板构件。
压接件接口方式
在较为复杂的实验仪器中，常选用压接件接口方式。这类“乐高积木式”的构造不但保障了商品大批量生产的品质，减少了操作系统的成本费，并为调节、检修给予了便捷。当机器设备出现常见故障时，维修人员无须查验到电子器件级（即查验造成系统故障的缘故，追根溯源到详细的电子器件。此项工作中必须耗费非常多的時间），只需分辨是哪一块板异常就可以马上对它进行拆换，在很短的時间内故障检测，减少关机時间，提升设施的使用率。拆换出来的pcb线路板可以在充足的時间内开展检修，维修好后做为配件应用。
1、印制电路板电源插座
在较为复杂的实验仪器中，常常选用这类接口方式。此方法是以线路板边沿作出印刷电源插头，电源插头一部分依照电源插座的规格、接等级、触点间距、精准定位孔的部位等开展设计方案，使其与专用型线路板电源插座般配。
在制版工艺时，电源插头一部分必须电镀金解决，提升耐磨性，降低触碰电阻器。这类方法安装简易，公差配合、检修特性优良，适用规范化批量生产。缺陷是印制电路板成本提升，对印制电路板生产制造精密度及加工规定较高;稳定性稍弱，常因电源插头一部分被氧化接触不良现象。为了更好地提升对外开放联接的稳定性，常把同一条变压器接地线根据pcb线路板上同方向或两边的触点并接引出来。
2、规范针插联接
此方法可以用以印制电路板的对外开放联接，特别是在在中小型仪器设备中常会选用针插联接。根据规范针插将二块印制电路板联接，二块印制电路板一般平行面或竖直，非常容易完成大批量生产。
