【捷多邦PCB】在制定中，合理布局是一个至关重要的阶段。合理布局結果的优劣将同时�：ψ呦叩氖导市Ч蚨梢阅茄醯茫行У暮侠聿季质荘CB设计取得成功的第一步。
尤其是预合理布局，是思索全部线路板，数据信号流入、排热、构造等构架的全过程。假如预合理布局是错误的，后边的再好勤奋也是徒劳。
1、考虑到总体
一个商品的顺利是否，一是要重视本质品质，二是兼具总体的美观大方，两者都较极致才可以觉得该商品是获得成功的。
在一个PCB板上，元器件的合理布局规定要平衡，亲疏井然有序，不可以头昏脑胀或一头沉。
PCB是不是会出现形变?
是不是预埋加工工艺边?
是不是预埋MARK点?
是不是必须拼板方式?
是多少多层板，可以确保特性阻抗操纵、信号屏蔽、信号完整性、合理性、可完成性?
2、清除低等不正确
印制电路板规格是不是与生产加工图纸尺寸相符合?能不能合乎PCB生产制造技术规定?有没有精准定位标识?
元器件在二维、三维空间上有没有矛盾?
元器件合理布局是不是亲疏井然有序，排序齐整?是不是所有布完?
需常常替换的元器件能不能便捷的拆换?软件板插进机器设备是不是便捷?
热敏元件与发烫元器件中间能否有适度的间距?
调节可调式元器件是不是便捷?
在必须排热的地区，装了热管散热器沒有?空气是不是顺畅?
数据信号步骤是不是畅顺且互联最短?
电源插头、电源插座等与机械结构设计是不是分歧?
路线的影响问题是不是有一定的考虑到?
3、旁通或去耦电容
在走线时，仿真模拟元器件和数据元器件都必须这种种类的电容器，都必须挨近其开关电源管脚联接一个旁路电容，此电容器值通常为0.1μF。管脚尽可能短，减少布线的感抗，且要尽可能挨近元器件。
在电路板上加旁通或去耦电容，及其这种电容器在板上的布局，针对数据和仿真模拟设计方案而言都归属于基础知识，但其作用则是有差异的。在仿真模拟走线设计方案中旁路电容通常用以旁通开关电源上的高频率数据信号，假如不用旁路电容，这种高频率数据信号可以根据开关电源管脚进到比较敏感的模拟芯片。一般来说，这种高频率数据信号的工作频率超过仿真模拟元器件抑止高频率数据信号的工作能力。假如在数字集成电路中不应用旁路电容得话，就很有可能在数据信号途径上引进噪音，更明显的状况乃至会导致震动。而针对控制板和CPU那样的数据元器件而言，一样必须去耦电容，但缘故不一样。这种电容器的一个作用是作为“小型”正电荷库，这是由于在数字电路设计中，实行门情况的转换(即电源开关转换)通常必须非常大的电流量，当电源开关时集成ic上造成电源开关瞬态电流量并流过线路板，有这附加的“预留”正电荷是有益的。假如实行电源开关姿势时沒有充分的正电荷，会导致电源电压产生较大转变。工作电压转变很大，会造成模拟信号脉冲信号进到不确定性情况，并很可能造成数据元器件中的状态机不正确运作。流过线路板布线的开关电流将造成工作电压产生变化，因为线路板布线存有生存电感器，则可选用如下所示计算公式工作电压的转变：V=Ldl/dt在其中V=工作电压的转变L=线路板布线感抗dI=流过布线的电流量转变dt=电流量转变的時间因而，根据多种多样缘故，在配电开关电源处或有源器件的开关电源管脚处增加旁通(或去耦)电容器是非常不错的作法。
4、键入开关电源，假如电流量较为大，提议降低布线长短和总面积，不必尽情摇摆跑
键入上的开关噪音藕合到了开关电源导出的平面图。导出开关电源的MOS管的开关噪音�：α饲懊娴募肟氐缭�。
假如电路板上存有很多大电流量DCDC，则有不一样工作频率，大电流量高电压振荡影响。
因此大家必须减少键入开关电源的总面积，达到载流就可以。因此在开关电源合理布局的情况下，要考虑到防止键入开关电源满板跑。
5、电源插头和接地线

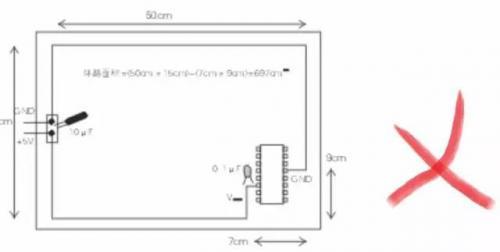

电源插头和接地线的地方优良相互配合，可以减少干扰信号(EMl)的概率。假如电源插头和接地线相互配合不合理，会设计方案出系统软件环城路，并很可能会造成噪音。电源插头和接地线相互配合不好的PCB设计实例如下图所示。在这里电路板上，应用不一样的线路来布电源插头和接地线，因为这类不适当的相互配合，线路板的电子元件和路线受干扰信号(EMI)的可能非常大。
6、数学模型分离出来

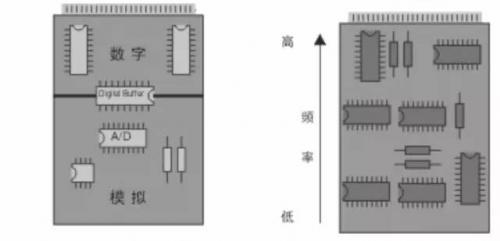

在每一个PCB设计中，电源电路的噪音一部分和“安安静静”一部分(非噪音一部分)要分分隔。一般来说，数字电路设计可以忍受噪音影响，并且对噪音不比较敏感(由于数字电路设计有很大的工作电压噪声容限);反过来，数字集成电路的工作电压噪声容限就小得多。二者当中，数字集成电路对电源开关噪音更为比较敏感。在混和通信系统的走线中，这二种电源电路要分分隔。
线路板走线的基础知识既适用数字集成电路，也适用数字电路设计。一个基本上的工作经验规则是应用无间断的地平面图，这一基本原则可减少了数字电路设计中的dI/dt(电流量随時间的转变)效用，由于dI/dt效用会导致地的电势差并使噪音进到数字集成电路。数据和数字集成电路的PCB设计方法基本一致，但有一点以外。针对数字集成电路，还需要此外一点必须留意，便是要将数据电源线和地平面图中的控制回路尽可能避开数字集成电路。这一点可以借助如下所示作法来完成：将仿真模拟地平面图独立联接到系统化连接端，或是将数字集成电路置放在线路板的比较远端，也就是路线的尾端。那样做是因为维持数据信号途径所得到的外界影响最少。针对数字电路设计就不用如此做，数字电路设计可容忍地平面图上的很多噪音，而并不会发生问题。
7、排热考虑到
在合理布局全过程中，必须考虑到排热风管，排热盲区;
热敏感元器件不必放到热原风后边。优先选择考虑到DDR那样排热贫困户的合理布局部位。防止因为热模拟仿真不通过，造成不断调节。
