【最全方位汇总】射频连接器型号选择步骤及务必要考虑到的14个留意点
01

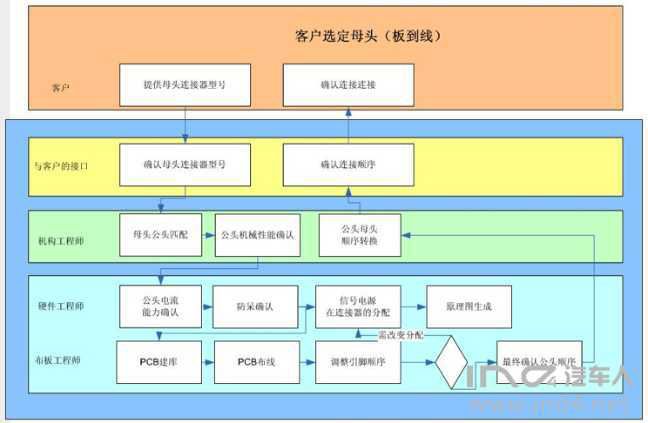

射频连接器型号选择步骤
射频连接器的型号选择步骤大致必须下列的全过程：
1、组织技术工程师确定射频连接器的机械设备特点（耐高温耐水抗腐蚀）
2、电子工程师测算射频连接器过电流量的工作能力
3、确定多射频连接器是不是可以防错，避免挑选不一样射频连接器挑选同一个型号规格
4、硬件配置确定数据信号和开关电源从不一样的射频连接器上走，是不是会发生某一射频连接器悬在空中控制�？閮炔考蒳c毁坏的状况
5、明确公头管脚排序的次序
6、经APP转换后明确母头的顺序排列
7、变换成功后，细心核查线路板与整车线束联接是不是恰当
（材料来源于：https://zhuanlan.zhihu.com/p/32629100）
以上步骤中，应需注意的地区：
2、 建立进行后，电子工程师务必要同建库的设计师一起确定。
4、 如果是一般的是一连接插孔，必须留意的是：主视图一定要确定，是以上往下看，或是从上往上看。在与此同时给予二张主视图的情形下，做整车线束的技术人员会细心关心母头，做印刷线路板的技术人员会关心公头，由于一起有二张，因而不易错误。针对别的状况，假如选用公头选用针插，应用机壳来组成机壳的情况下，就需要十分留意针插是沒有角度的，都没有逐渐的，仅有从母头转换成公头的次序，才可以圆满完成建库的工作中。一定要留意做针插的次序的情况下界定次序要一致。
射频连接器型号选择中需要考虑到的14个留意点
1.电缆载流量2.构造规格3.特性阻抗配对4.屏蔽掉5.防误插6.稳定性7.实用性8.应用自然环境9.锁住作用10.成本费11.供应状况12.插下工作频率13.通电考虑到14.充分考虑：在挑选射频连接器的环节中，多种因素中间并不是单独，常常会相互影响，因而九游会J9真人在射频连接器型号选择全过程时要充分考虑，挑选最好的射频连接器，挑选的优劣在不一样环节将不一样水平�：ι唐�。
