伴随着科技的发展趋势，电力工程电子产品与大家的工作中、日常生活的关联日益紧密，而电子产品都离不了靠谱的开关电源，因而直流电开关电源电路逐渐充分发挥着愈来愈关键的功效，并陆续进到各种各样电子器件、电气设备行业，程序控制网络交换机、通信、电子器件测试设备开关电源、控制系统开关电源等早已普遍地应用了直流开关电源［1-3］。与此同时伴随着很多高新科技，包含高频开关技术性、软电源开关技术性、功率因数校正技术性、同步整流技术性、智能化系统技术性、表层安裝技术性等技术应用的发展趋势，开关电源电路技术性在不断自主创新，这为直流开关电源给予了普遍的进步室内空间。可是因为开关电源电路中操纵电源电路较为复杂，晶体三极管和集成化元器件承受电、热冲击性的工作能力较弱，在应用全过程中给消费者产生较大不方便。为了更好地维护开关电源电路本身和负荷的安全性，依据了直流开关电源的基本原理和特性，设计方案了太热维护、过电流量维护、过压保护及其软起动维护电源电路。
2 开关电源电路的工作原理及特性
2.1原理
直流开关电源由键入一部分、输出功率变换一部分、导出一部分、操纵一部分构成。输出功率变换一部分是开关电源电路的关键，它对非平稳直流电开展高频率斩波并进行导出所须要的转换作用。它主要由电源开关三极管和变压器线圈构成。图1画出了直流开关电源的电路原理图及等效原理框架图，它是由全波整流器，开关管V，鼓励数据信号，续流二极管Vp，储能技术电感器和过滤电容器C构成。事实上，直流开关电源的关键一部分是一个直流电变电器。
2.2特性
为了更好地融入客户的要求，世界各国各种开关电源电路生产制造商都专注于同歩开发设计新式高智能化系统的电子器件，尤其是根据改进二次电子整流器件的耗损，并在输出功率铁氧体（Mn-Zn）原材料上增加自主创新，以提升在高频和比较大磁通密度下得到高的带磁能，与此同时SMT技术性的运用促使开关电源电路获得了长久的进度，在线路板双面布局电子器件，以保证开关电源电路的轻、小、薄。因而直流开关电源的发展趋向是高频率、高靠谱、低消耗、低噪音、抗干扰性和�？榛杓�。
直流开关电源的不足之处是存有比较明显的电源开关影响，融入极端环镜和突发性常见故障的工作能力较差。因为中国电子信息技术、阻容元器件生产工艺及其永磁材料技术性与一些技术性优秀我国也有一定的差别，因而直流开关电源的制做技术水平大、检修不便和成本成本费较高，
3 直流开关电源的维护
根据直流开关电源的特性和现实的电气设备情况，为使直流开关电源在严酷自然环境及突发性常见故障状况下可以信赖地工作中，文中依据不一样的状况设计方案了多种多样维护电源电路。
3.1过电流量维护电源电路

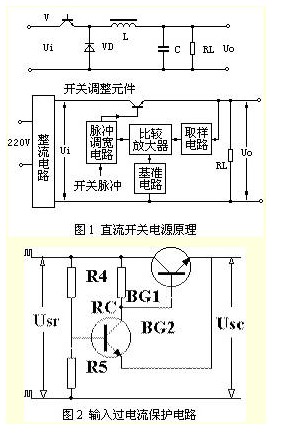

在直流开关电源电源电路中，为了更好地维护调节管在电路短路、电流量扩大时不被损坏。其基本上方式是，当导出电流量大于某一值时，调节管处在方向偏置情况，进而截至，全自动断开电源电路电流量。如下图1所显示，过电流量维护电源电路由三极管BG2 和分压电阻器R4、R5构成。电源电路一切正常业务时，根据R4与R5的压功效，促使BG2 的基极电位差比发射极电位差高，发射结承担反方向工作电压。因此BG2 处在截至情况（等同于引路），对稳压电源电路沒有危害。当电路短路时，输出电压为零，BG2 的发射极等同于接地装置，则BG2 处在饱和状态关断情况（等同于短路故障），进而使调节管BG1 基极和发射极趋于短路故障，而处在截至情况，断开电源电路电流量，进而做到维护目地。
3.2过压保护电源电路

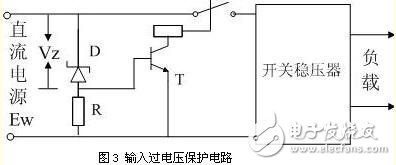

直流开关电源中电源开关稳压电源的过压保护包含键入过压保护和导出过压保护。假如电源开关稳压电源所应用的未稳压管直流稳压电源（例如蓄充电电池和电子整流器）的工作电压假如过高，将造成电源开关稳压电源不可以正常的工作中，乃至毁坏內部元器件，因而开关电源电路中必须应用键入过压保护电源电路。图3为用晶体三极管和汽车继电器所构成的维护电源电路，在该电源电路中，当键入直流稳压电源的工作电压高过稳压二极管的击穿电压值时，稳压极管穿透，有电流量穿过电阻器R，使晶体三极管T关断，汽车继电器姿势，常闭触点断掉，断开键入。键入开关电源的正负极维护电源电路可以跟键入过压保护结合在一起，组成正负极维护辨别与过压保护电源电路。
3.3 软起动维护电源电路
电源开关可调稳压电源的电源电路较为复杂，电源开关稳压电源的导入端一般接有小电感器、大电容器的键入过滤器。在启动一瞬间，过滤电力电容器会穿过较大的浪涌电压，这一浪涌电压可以为一切正常键入电流量的多倍。那样大的浪涌电压会使一般电源总开关的接触点或汽车继电器的接触点融化，并使键入熔断丝融断。此外，浪涌电压也会�：Φ缌Φ缛萜鳎怪褂檬倜跎伲缁倩�。因此，启动时应当连接一个功率电阻，根据这一功率电阻来对电力电容器电池充电。为了更好地避免该功率电阻耗费太多的输出功率，以至危害电源开关稳压电源的常规工作中，而在启动暂态过程完毕后，用一个汽车继电器全自动短路它，使直流稳压电源立即对电源开关稳压电源配电，这类电源电路称之谓直流开关电源的“软起动”电源电路 。

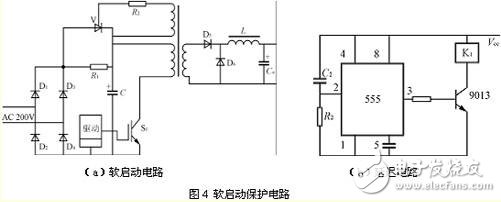

如下图4（a）所显示，在开关电源接入一瞬间，键入工作电压经整流管（D1～D4）和功率电阻R1对电力电容器C电池充电，限定浪涌电压。当电力电容器C电池充电到约80%额定电流时，逆变电源一切正常工作中。经主变压器协助绕阻造成可控硅的开启数据信号，使可控硅关断并短路故障功率电阻R1，开关电源电路处在一切正常运作情况。为了更好地提升时间延迟的精确性及避免汽车继电器姿势颤动震荡，延迟时间电源电路可选用图4（b）所显示电源电路取代RC延迟时间电源电路。
3.4太热维护电源电路
直流开关电源中电源开关稳压电源的高一体化和轻巧小容积，使其企业容积内的功率进一步提高，因而假如开关电源设备內部的电子器件对其工作中温度的规定沒有相对应提升，必定会使电源电路特性受到影响，电子器件太早无效。因而在功率大的直流开关电源中应当设太热维护电源电路。

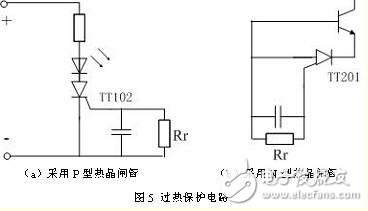

文中选用温度继电器来检验开关电源设备內部的溫度，当开关电源设备內部造成太热时，温度继电器就姿势，使整体报警电源电路处在报警情况，完成对开关电源的太热维护。如下图5（a）所显示，在维护电源电路里将P型操纵栅热可控硅置放在输出功率开关三极管周边，依据TT102的特点（由Rr值明确该元器件的关断溫度，Rr越大，关断溫度越低），当整流管的列管式溫度或是设备內部的溫度超出规定值时，热可控硅就关断，使发光二极管发光报警。假若相互配合光耦合器，就可使整体报警电源电路姿势，维护开关电源电路。该电源电路还能够设计方案成如下图5（b）所显示，作为输出功率晶体三极管的太热维护，结晶开关管的基极电流量被N型操纵栅热可控硅TT201旁通，开关管截至，断开集电结电流量，避免太热。
4 总结
原文中关键探讨了直流开关电源內部元器件的各种各样保护措施，并详细介绍了一些实际电源电路。对一个给出的直流开关电源而言，维护电源电路会不健全并按预订设定工作中，对开关电源设备的安全系数和稳定性尤为重要。由于开关电源电路的维护计划方案和电源电路构造具备多元性，因此对实际开关电源设备来讲，应挑选有效的维护计划方案和电源电路构造。在具体运用中，通常采用几类保护措施进行组成的方法组成健全的维护系统软件，保证直流开关电源的常规工作中。
