捷多邦将给你解读PCB设计上开关电源电路的电感器怎样放置才适合？最先让九游会J9真人来说一下这个问题：电磁线圈应当放到哪儿？
用以工作电压变换的电源开关稳压电源应用电感器来临时性储存动能。这种电感器的规格通常十分大，务必在电源开关稳压电源的印刷线路板(PCB)合理布局中为其分配部位。此项每日任务并不会太难，由于根据电感器的调整很有可能会转变，但并不是一瞬间转变。转变只可能是持续的，通常相对性迟缓。
电源开关稳压电源在2个不一样途径中间反复转换电流量。这类转换十分快，实际转换速率在于转换边沿的延迟时间。开关电流流过的布线称之为热控制回路或交流电路途径，其在一个电源开关的情况下传导电流，在另一个电源开关的情况下不传导电流。
在PCB合理布局中，应以热控制回路总面积小且途径短，便于最大限度地减少这种布线中的生存电感器。生存布线电感器会造成没用的工作电压失衡并造成干扰信号(EMI)。

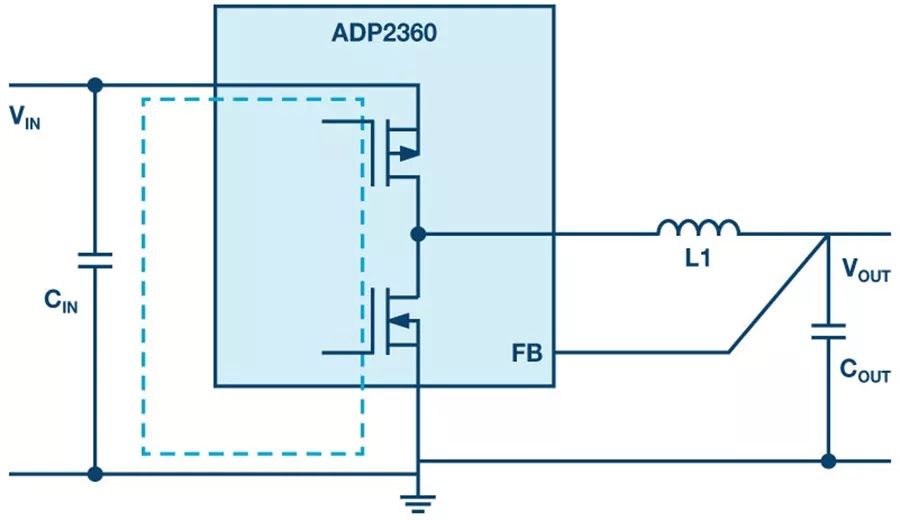

图1.用以降血压变换的电源开关稳压电源（带如斜线所显示的重要热控制回路）
图1所显示为一个降血压控制器，在其中重要热控制回路表明为斜线。可以看得出，电磁线圈L1并不是热控制回路的一部分。因而，可以假定该电感的置放部位并不重要。使电感坐落于热控制回路之外是合理的——因而在第一个案例中，放置部位是主次的。但是，应当遵循一些标准。
不可在电感器下边（PCB表层或下边都不好）、在里层里或PCB反面布置比较敏感的操纵布线。受电流量流动性的�：Γ绱畔呷嵩斐傻绱懦。Y果会�：κ菪藕磐揪吨械谋∪跏菪藕�。在电源开关稳压电源中，一个重要的数据信号途径是意见反馈途径，其将输出电压联接到电源开关稳压电源IC或电阻分压器。
还应留意，具体电磁线圈不仅有电容器效用，也是有电感器效用。第一个电磁线圈绕阻立即接入到降血压电源开关稳压电源的开关节点，如下图1所显示。結果，电磁线圈里的工作电压转变与开关节点处的流程一样热烈而快速。因为电源电路中的定时开关十分短且键入工作电压很高，PCB上的别的途径上面造成非常大的耦合效应。因而，比较敏感的布线应当避开电磁线圈。

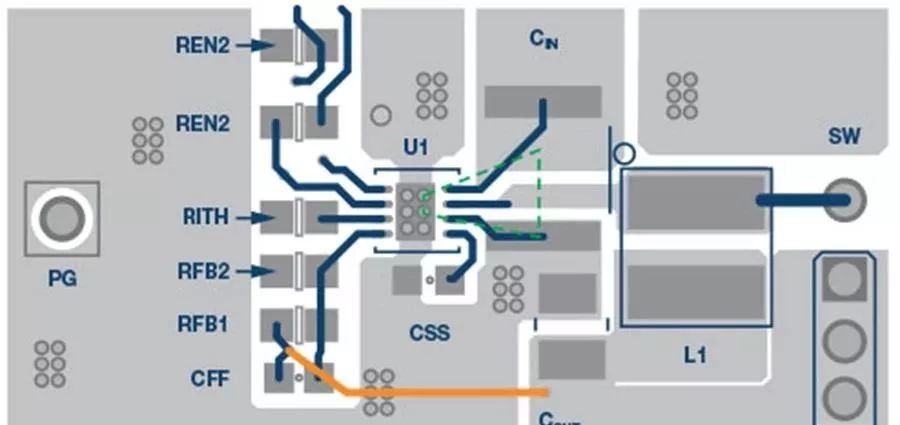

图2.含有电磁线圈放置部位的ADP2360降血压转化器的实例电源电路
图2所显示为ADP2360的实例合理布局。在本图内，图1中的关键热回路牌为翠绿色。从图内由此可见，淡黄色意见反馈途径离电磁线圈L1有一定间距。它坐落于PCB的里层。
一些电源电路设计师乃至不期待电磁线圈下的PCB中有一切铜层。比如，他们会在电感器下边给予创口，即使在接地平面层中也是这般。其方向是避免电磁线圈下边接地平面因电磁线圈电磁场产生涡旋。这类方式沒有错，但也是有争执觉得，接地平面要保持一致，不可终断：
用以屏蔽掉的接地平面在没有终断时实际效果最好。
PCB的铜越大，排热越好。
即使造成涡旋，这种电流量也只有部分流动性，只能导致较小的耗损，而且几乎不容易�：拥仄矫娴淖饔�。
因而，允许接地平面层，乃至是电磁线圈下边，也应维持完全的思想观点。
总而言之，九游会J9真人可以下结论，尽管电源开关稳压电源的电磁线圈并不是临界值热控制回路的一部分，但没有电磁线圈下边或挨近电磁线圈处布比较敏感的操纵布线则是聪明的。PCB上的各种各样平面图——比如，接地平面或VDD平面图（电源电压）——可以持续结构，不用创口。
