实例1．系统软件直流电配电操纵盒；开展传输检测时，EMI超标准；基本原理计划方案如下图：
线路板：基本原理计划方案是外界设计公司开展作用设计方案的；
键入X电容器变量值103；
1． 成品检验在待机状态下，没有问题数据测试如下所示：
2．携带24V的直流无刷电机，系统软件EMI－传输检测超标准如下所示图例：
根据之前的电机控制板及检测曲线图的状况剖析：
EMI检测超标准在EMI的低频率段，差模有效成分比较多，与此同时这类检测趋势图依照我的根据EMI－传输检测曲线图的办法来解决困难就可以了！提升EMI过滤器是比较快的方式！参照微信公众号的文章内容：《九游会J9真人通过传导测试曲线就解决EMI传导问题！》

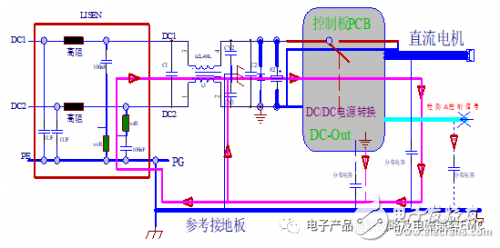

我将LISEN等效电路到检测线路板来剖析：
A．最优先选择的作法：共模过滤器前边的X电容器 103先扩大，可以改大到224或474检测比照检测实际效果！
B．假如检测裕量不够可以将电源电路板EMI低通滤波器的共模电感主要参数开展调节，留意过滤器的直流电（偏磁电流量）对共模电感的�：Ρ匦肟悸堑�：达到下列公式计算；
留意这时的共模电感的电缆线径电流量及低频率段的串联谐振特性阻抗点状况；与此同时可合理应用系统分区槽绕的共模电感比照检测实际效果。
C．假如该体系有接地装置设计方案；其传输及辐微波射频段的设计方案都是会越来越简易；参照LISEN等效电路到检测线路板的SCH；提升2个Y电容设计方案，再与此同时提升一下X电容器容积（低频率传输）＆共模电感就可以迅速搞定设计！
商品测试工装如下所示：选用测试工装法，根据EMI检测！Data如下所示：
实例2．TV开关电源的EMI传输问题；开展传输检测时，EMI超标准；计划方案如下图：

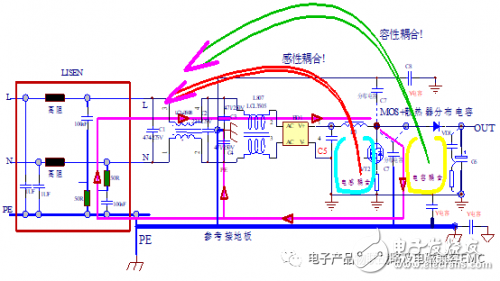

如下图所示，PCB合理布局EMI的藕合问题分析；EMI的藕合途径：理性藕合；负载藕合；传输藕合；辐射源藕合！大家必须关心�。�
超标准的EMI传输问题，根据以上的提升基本上能根据传输检测！
思索一下？从你们的视角能看得出什么问题吗？？？
请参照微信文章《电子产品：PCB布局布线的耦合EMI路径分析！》给予剖析根据，拿下EMI的超标准设计方案问题！如下所示剖析构思仅供参考：
负载藕合途径问题
留意电源电路中随意相仿的二根电流量输电线都是会存有遍布电容耦合：邻近PCB布线及 重要布线＆电极连接线＆键入共模过滤器，热管散热器这些；
