理想化电容器只出现于课本中，现实世界的每一个电力电容器都是会因实际上体构造而造成附加的多元性。由介电层(dielectriclayer)分隔的2个极片(plate)与输电线或金属材料箔(metalfoil)串连，就可以完成具体的联接；这二种金属材料电导体会导进等效电路串连电感器(ESL)及其等效电路串连电阻器(ESR)。
总得来说，实体线电容器便是一种串联谐振电源电路(series tank circuit)，具备串联谐振工作频率及其受串联电阻�：Φ拇痴褚蛩亍窺」。
电力电容器并不仅仅仅限于其字面意思，在小于其串联谐振的次数下，电容器会对电鼓励(electrical excitation)主要表现出电容器性特性阻抗；而在高过其串联谐振的次数下，它对电鼓励主要表现出电理性特性阻抗。
有关宽带网络轨(broadband rail)工作电压旁通，一个传统式的思想观点觉得应当应用不一样容积的电容并联组成。普遍的并接组成阵型包含：一个大空间的铝或钽电解电容器C1；一个大空间的陶瓷电容C2；一个小容积的陶瓷电容C3；线路板的走线电容器(artwork capacitance)，称作C4；及其天知道从哪里来的电容器，如整车线束电容器(harness capacitance)和/或半导体材料部件电容器，通称为C5。

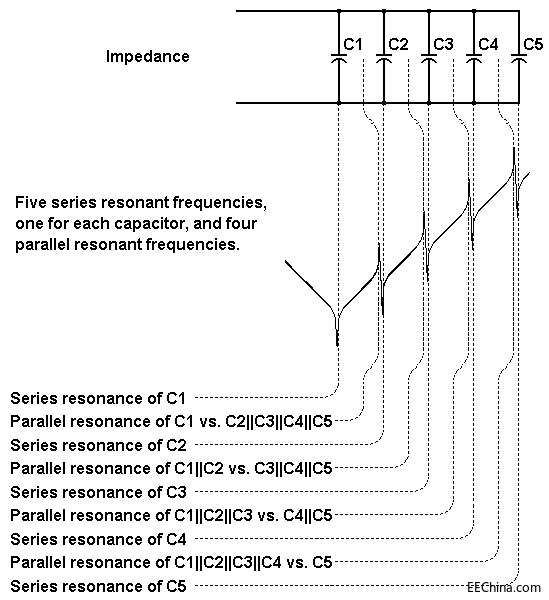

请记牢，这五种电容器每一个都并不是独立的电力电容器，反而是一个串连组成，包含电力电容器、电感和电阻。总而言之，他们由串连的RLC电源电路组成，将在串联谐振工作频率(SRF)处主要表现出串联谐振，在其中SRF=1/(2 × π ×√ (L × C))。针对如上所述并接联接的五个电容器的组成，将会出现五个串联谐振工作频率，而且也会有四个并联谐振工作频率，如下图1所显示。
图1：5个并接电容器的9个串联谐振。
四个较小的电容器C2~C5在4个工作频率处进到并联谐振情况，这四个工作频率略低他们自己的串联谐振工作频率。殊不知，C1并没有并联谐振，由于该电容器没有磁感应可以造成并联谐振效用。

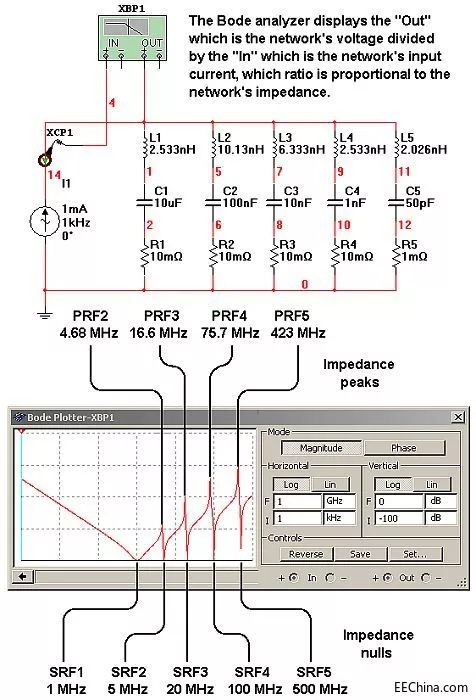

应用SPICEAPP和一些表明数据，九游会J9真人可以深入分析这个问题，如下图2所显示。
图2：SPICE中5个电容器的并接旁通。
针对这5个电容器，将有5个串连自串联谐振，即SRF1、SRF2、SRF3、SRF4和SRF5，在其中每一个电容器都是在其自己的SRF处特性阻抗最少。可是，难以避免地，在工作频率PRF2、PRF3、PRF4和PRF5处会造成4个总特性阻抗的并联谐振最高值。
PRF2来源于C2~C5组成的容抗(capacitive impedance)与C1感抗(inductive impedance)中间的并接关联。相近地，PRF3来源于C3~C5的组成容抗与C1~C2的组成感抗中间的并接关联，而PRF4来源于C4~C5对C1~C3的并接关联，最终，PRF5来源于C5对C1~C4的并接关联。
5个特性阻抗零点和4个特性阻抗最高值都遭受阻值的�：Γ�3给予了一个案例。一定要注意，并联谐振工作频率自身不可以彻底清除，将始终存有，你务必充分考虑这一点。
图3：ESR的特性阻抗曲线图转变。
备注名称：这一话题最先是在一个新项目中造成我的留意，在其中一个闸控二维数组的工作频率工作频率为16MHz，結果一些并接轨旁路电容的并联谐振工作频率也是16MHz。不好说这会产生哪些結果，请阅读者小伙伴们自身想像吧！
