问题
怎么使用含有仿真模拟接地质构造 (AGND) 和输出功率接地质构造 (PGND) 的电源开关稳压电源？
这也是很多开发者在设计方案开关电源电路的时候会问的一个问题。一些开发者已习惯解决数据接地质构造和仿真模拟接地质构造；殊不知，牵涉到输出功率GND时，她们的工作经验通常会无效。室内设计师通常会立即拷贝选定电源开关稳压电源的线路板合理布局，不会再思索这个问题。
PGND
PGND 是较高单脉冲电流量流过的接地装置联接。依据电源开关稳压电源网络拓扑结构，这表明根据输出功率晶体三极管的交流电或输出功率控制器级的浪涌电流。针对含有外界开关管的电源开关控制板，该接地质构造至关重要。
AGND
AGND 有时候被称作 SGND（数据信号接地质构造），是别的数据信号作为参考的接地装置联接，通常十分宁静。该接地质构造包含调整输出电压需要的內部标准工作电压。软起动和也就能工作电压也以 AGND 联接为参考。
有关这二种接地装置联接的解决，有这两种不一样的技术性思想观点，因而权威专家的想法也形成了矛盾。
依据其中的一种思想观点，电源开关稳压电源 IC 上的 AGND 和 PGND 联接应当在分别管脚旁互相连接。这样一来，2个管脚中间的工作电压偏位维持在比较低的水准。因而可以过载保护器稳压电源 IC 免遭影响，从而免受毁坏。电源电路的全部接地装置联接和也许的接地质构造将以星型拓扑的框架联接到该公共点。
图1所显示为该思想观点的完成实例。这里表明了LTM4600的线路板合理布局。这也是一款10 A降血压型小型控制�？�。电路板上的单独接地装置联接彼此之间靠在一起（请参照图1中的深蓝色椭圆型）。因为集成ic和机壳中间的分别焊线的生存电感器，及其分别管脚的电感器，因而早已存有一定的程度的PGND和AGND去耦，这造成集成ic上电源电路中间存有小量互相影响。
图1.电焊焊接接触点处PGND和AGND的部分联接。

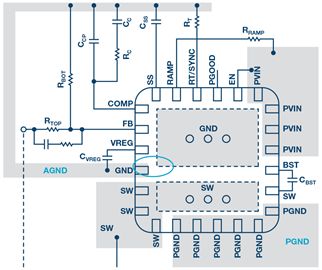

另一种思想观点是将电路板上的 AGND 与 PGND 分离，产生2个独立的接地质构造，在某一点互相连接。根据这类联接，电磁干扰（工作电压偏位）关键产生在PGND 地区，而 AGND 地区的工作电压仍十分宁静，并非�：玫卮� PGND 去耦。殊不知，依据浪涌电流磁法勘探和电流强度状况，分别管脚上的 PGND 与 AGND 中间很有可能存有显著的工作电压偏位。这很有可能会造成电源开关稳压电源 IC 没法正常的工作中，乃至毁坏。图 2 所显示为该思想观点的完成计划方案。该实例选用一款 6 A 降血压型电源开关稳压电源ADP2386。
图2.分离的AGND和PGND在接地装置标识下边运用过孔联接。
归根结底，接地装置问题实际上便是及时止损：分离2个接地质构造具备防护噪声和影响的优点；但2个接黏土中间也许会造成工作电压偏位，进而存有毁坏集成ic并�：ψ饔玫姆缦招�。及时止损后，最后管理决策有效是否关键在于 IC 设计方案，包含电源开关变换速率、输出功率脉冲信号、焊线和IC封装上的生存电感器、每一个 IC 设计方案的闩锁风险性（涉及到不一样的半导体材料加工工艺）。
结果
有关如何处理 AGND 和 PGND 接地装置的问题，并沒有简易的回答。因此有关探讨仍在再次。前边大家提及，很多电源开关稳压电源客户都选用IC生产商带来的实例电源电路中的线路板合理布局和接地装置联接种类。那样做很有效，由于您通�？梢约俣ㄉ桃苍擞酶门浔付愿鱅C开展了检测。并且，在图1和图2给予的例子中能够看见，分别的IC管脚排序适用PGND和AGND旁的部分接地装置联接，或是适用独立接地装置。
自然，IC生产商在设计方案实例电源电路时有可能会错误。因此，最好是进一步掌握有关基本概念的其他信息哦~
如何处理电源开关稳压电源的 AGND 和 PGND 接地装置问题的方式，您get到了么？
