伴随着社会的发展趋势，电子设备工艺的持续创新。高新科技与智能化系统的发展趋势，高精密的电子产品元器件必须融入各种各样极端的办公环境，做到工业生产对其更高一些的规定：高靠谱，微型化，抗干扰性这些。因而，电子器件零部件的自然环境适应能力和防护力就变成头等大事。
?
????????新三防技术性——Parylene真空泵纳米镀膜技术性
????????传统式的“三防加工工艺”指的是防潮、防水、防污的“三防”，而新的三防技术性到底在怎样的水平上力压旧的三防技术性，主要是取决于一种表层的镀膜工艺的发展趋势——Parylene真空泵纳米镀膜技术性。
???????Parylene表层的镀膜技术性普遍用以航天航空、线路板、LED 、永磁材料、感应器、硅胶、液压密封件、医疗设备、历史文物等行业。经Parylene涂覆后的商品具备很高的绝缘电阻抗压强度和耐高低温试验、耐腐蚀、耐腐蚀、润化、防污、防水、防锈处理、全透明、防潮、耐老化、相溶性等功效。
???????Parylene是一种防御性纤维材料，中文名字聚对二甲苯，它可在真空泵下气相色谱堆积，Parylene活力分子结构的优良穿透性能在元器件內部、底端，周边产生无针眼，并薄厚匀称的全透明绝缘层镀层，给元器件给予了一个完全的高品质安全防护镀层，抵挡强酸强碱、耐腐蚀、黄曲霉菌及各种各样腐蚀气件的损害，由于Parylene并不是液态，因此涂覆全过程中不容易集聚，中继式产生弯月面。
派瑞林粉末状原材料

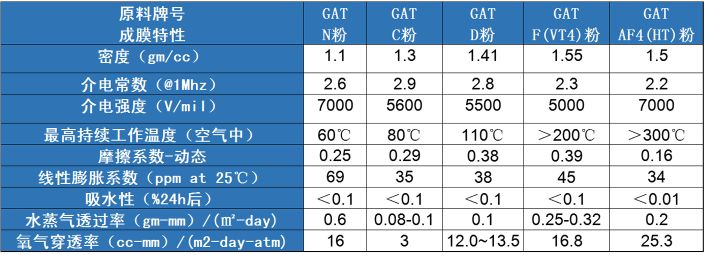

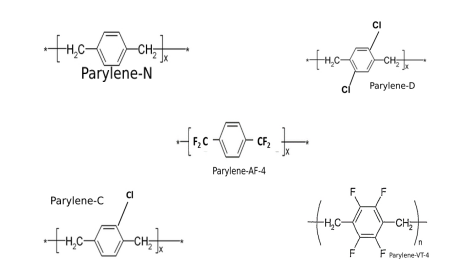

依据分子式不一样，Parylene可分成： N型、C型、 D型、F型、HT型等多种不同。
Parylene真空泵气相色谱表层的镀膜的特性
1,相溶性（用以各种各样假体和别的医疗设备），合乎FDA（Class VI）.
2,有机化学可塑性（无反映性），具备很高的耐酸类（盐，酸，碱，有机溶剂）。
3,选用CVD加工工艺 – 在常温下表层的镀膜，对涂敷比较敏感构件沒有内应力。

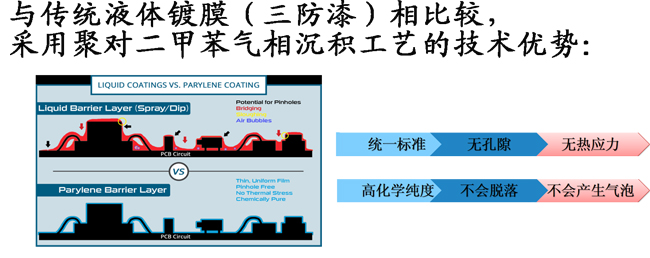

4,相对高度共形 – 可在斜角上覆亚膜并透过小皮肤毛孔，它不容易产生弯月面，也不会集聚或挡住极为精 ???细的几何图。
5,纳米涂层，渗透性强，可渗透到SMD元器件底端，可完成详细、持续、无针眼.
6,透气性能极低，没有针眼，并给予优异的防潮和防水层。
7,具备高体积电阻率和低相对介电常数，纤薄的电缆护套，可耐高电压。
8,电子光学全透明，没有颜色。可以涂上光电器件。
9,亲水性塑料薄膜，表层动能低，优良的湿膜润湿性。
10,镀层可以承担偏激超低温，低至-60°C。
11,防辐射、无放气，用以航天航空运用及其γX射线和离子束杀菌。
12,合乎美国军队标MIL I-46058C。
?

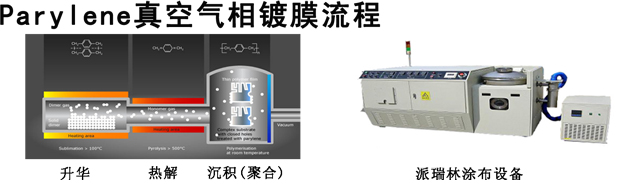

???????选用真空泵气相色谱堆积加工工艺制�。–VD）的0.1-100um塑料薄膜镀层，薄厚匀称，高密度无针眼、全透明无内应力、没有改性剂、不损害产品工件、有出色的电绝缘性能和防御能力，是当今最有效的防水、除霉、防腐蚀、防耐腐蚀镀层原材料。
IPXX结构型密封性含意分析:
|
数据 |
安全防护范畴 |
表明 |
|
0 |
无安全防护 |
对水或体内湿气无尤其的安全防护 |
|
1 |
避免水珠渗入 |
竖直落下来的水珠（如冷凝水）不容易对家用电器导致毁坏 |
|
2 |
偏斜15度时，仍可避免水珠渗入 |
当家用电器由竖直偏斜至15度时，渗水不容易对家用电器导致毁坏 |
|
3 |
避免喷撒的水渗入 |
防水防雨或避免与竖直的交角低于60度的方位所喷撒的水进入家用电器而导致毁坏 |
|
4 |
避免溅出的水渗入 |
避免每个方位溅出而成的水进入家用电器而导致毁坏 |
|
5 |
避免喷出的水渗入 |
避免来源于每个方位由喷头射出去的水进入家用电器而导致毁坏 |
|
6 |
避免大风浪渗入 |
安置于主甲板上的家用电器，可预防因大风浪的侵蚀而产生的毁坏 |
|
7 |
避免浸泡水要的渗入 |
家用电器浸在水中毫无疑问時间或压力在毫无疑问的规范下列，可保证不因浸泡而导致毁坏 |
|
8 |
避免吞没水要的渗入 |
家用电器无限期吞没在规定的压力下，可保证不因浸泡而导致毁坏 |
