大家都知晓，线路板的层叠分配是对PCB的全部系统开发的基本。层叠设计方案如有缺陷，将最后�：Φ秸宓�emc特性。那麼接下来就和咱一起来看一下究竟怎样才看懂层叠文档吧~

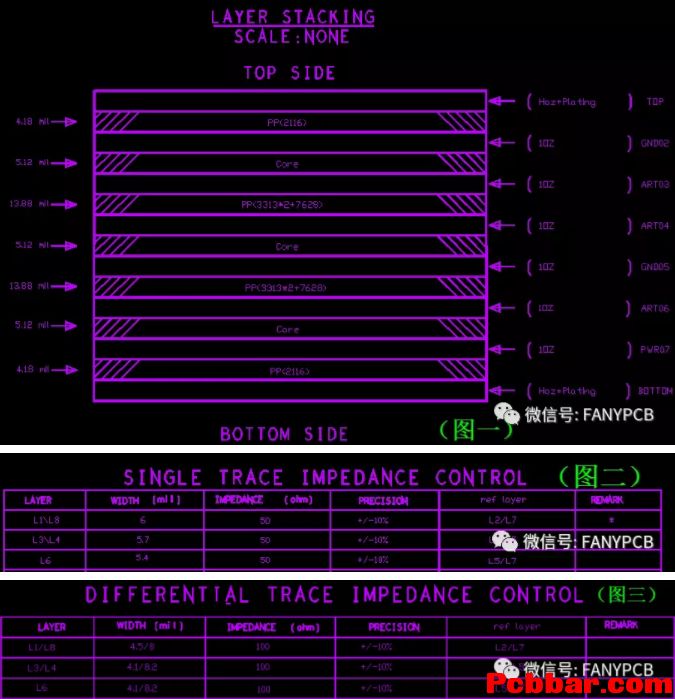

下面的图是大家一般状况下见到的层叠好的文档图例：
一、对（图一）分析如下所示：
最先，九游会J9真人可以看得出层叠是8多层板，有5个布线层（TOP、ART03、ART04、ART06、BOTTOM），有2个地质构造（GND02、GND05），有1个电源层（PWR07）。
次之九游会J9真人可以得到全部木板的采用的PP片状况，GND02-ART03一张细木工板(core)，ART4-GND05(core) 一张细木工板，ART06-PWR07(core) 一张细木工板, 其他的用PP加铜泊,最终压合在一起而成的。TOP、GND02层正中间的PP片是2116半干固片，ART03、ART04层正中间的PP片是由2个3313半干固片和1个7628半干固片压合而成，GND05、ART06层正中间的PP片是由2个3313半干固片和1个7628半干固片压合而成，PWR07、BOTTOM层正中间的PP片是2116半干固片。
最终，可获知全部板厚为1.6mm（生产制造时容许有10%尺寸公差）。板厚测算如下所示示：
次外层2116薄厚：
评测薄厚=基础理论薄厚—铜厚*（1—残铜率）
=0.1174*39.3701mil—1.25*（1—65%）
=4.1845mil
里层3313*2 7628 薄厚：
评测薄厚=基础理论薄厚—铜厚1*（1—残铜率1）—铜厚2*（1—残铜率2）
=(0.0987*2 0.1933)*39.3701mil—1.25*(1—65%)—1.25*(1—15%)
=13.8819mil
基础理论板厚：
板厚=内表层铜厚 PP片薄厚 细木工板薄厚
=0.7087*2 1.25*6 4.1845*2 13.8819*2 5.1*3
=60.3502mil
=1.5329mm

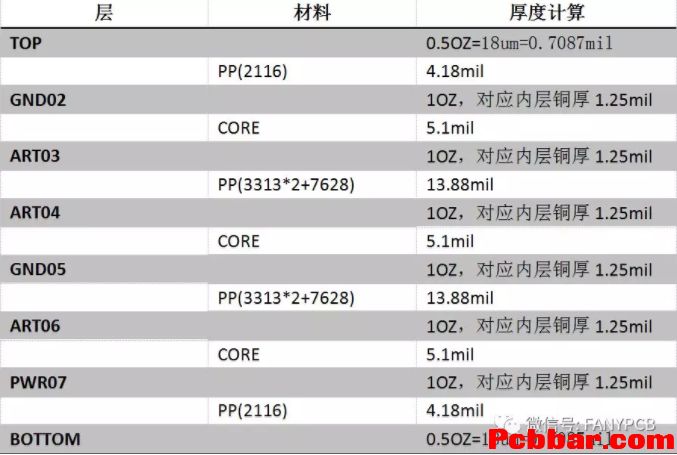

二、九游会J9真人然后层叠好的材料图二
从（图二）上，可以了解每个布线层单端50R特性阻抗的布线总宽和参照层。在其中TOP、BOTTOM层布线总宽为6mil，TOP层参照GND02层，BOTTOM参照PWR07层；ART03、ART04层布线总宽为5.7mil，ART03层参照GND02层，ART04参照GND05层；ART06层布线总宽为5.4mil， ART06参照GND05、PWR07层。实际参数九游会J9真人可以从Polar SIAPP中推算出来。

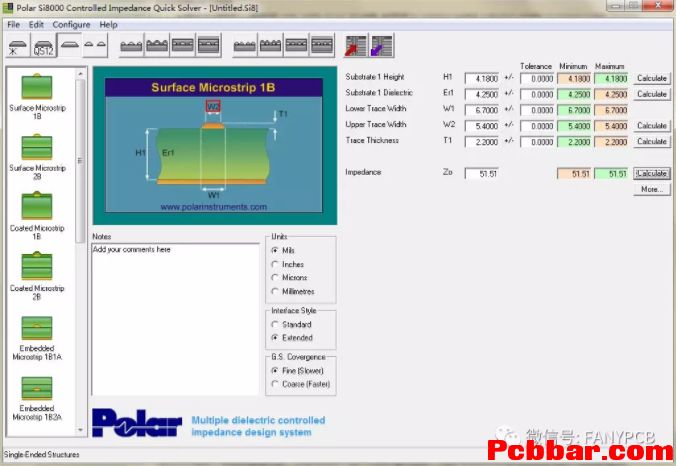

(1) 表面单端（TOP、BOTTOM）：线距6mil； =51.51*0.9 3.2=49.56

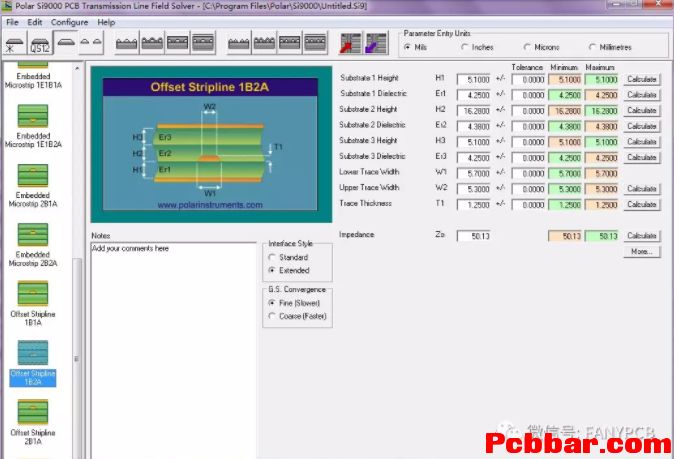

(2)里层单端(ART03、ART04)：线距5.7mil； =50.13
(3)里层单端（ART06）：线距5.4mil； =50.08

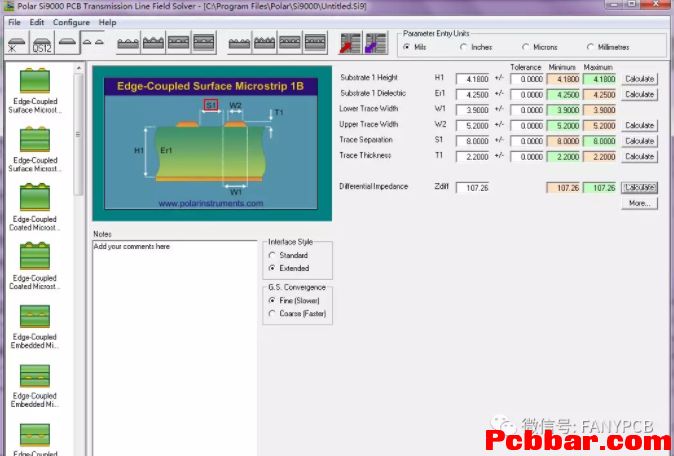

如今，然后层叠好的材料图三三、从（图三）九游会J9真人可以了解每个布线层差分信号100R特性阻抗的布线总宽、电线间空隙和参照层。在其中TOP、BOTTOM层布线总宽为4.5mil，线与线空隙8mil，TOP层参照GND02层，BOTTOM参照PWR07层；ART03、ART04层布线总宽为4.1mil，线与线空隙8.2mil，ART03层参照GND02层，ART04参照GND05层；ART06层布线总宽为4.1mil，线与线空隙8.2mil， ART06参照GND05、PWR07层。实际参数九游会J9真人可以从Polar SIAPP中推算出来。（1） 表面差分信号（TOP、BOTTOM）：线距/线距 4.5/8mil; =107.26*0.9 3.2=99.734

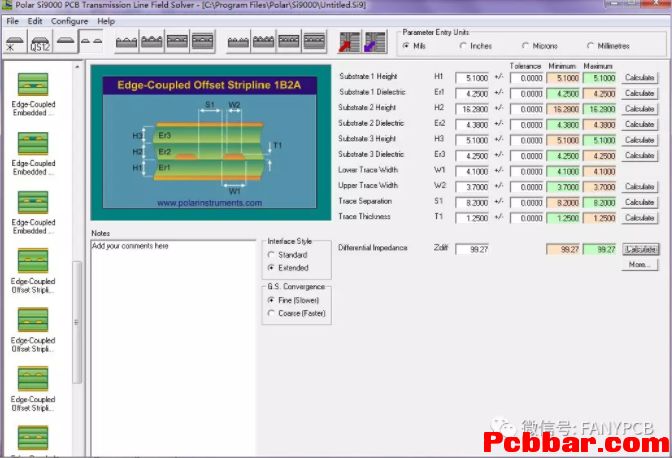

（2）里层差分信号（ART3/ART4层）： 线距/线距 4.1/8.2mil; =99.27

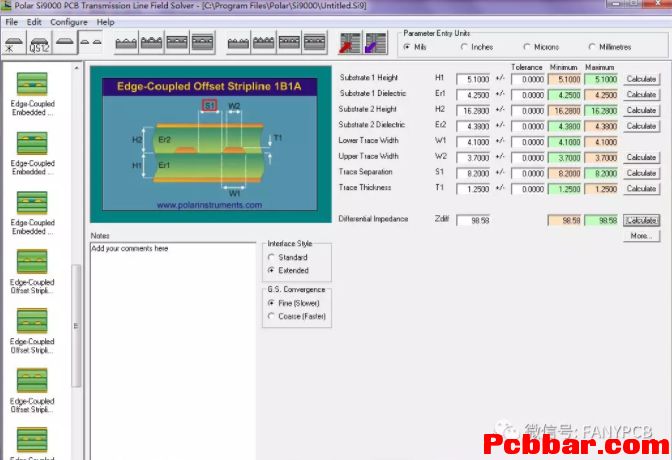

（3） 里层差分信号(ART6层)： 线距/线距 4.1/8.2mil; =98.58
