一、什么叫三防漆，三防漆是哪三防？
三防漆也叫PCB电子器件pcb线路板珍惜油、防水密封胶、披覆油、防水漆、三防建筑涂料、三防漆、耐腐蚀漆、防耐腐蚀漆、防尘漆、珍惜漆、披覆漆、三防胶等。三防漆是哪三防呢？应当说沒有严苛实际意义上的界定，“三”字取文言文“多”的含意，即全方位安全防护的作用，日常运用中三防漆基本上的功效是具备防潮、防水、防污“三防”特性，此外兼具耐热冷冲击性、抗老化、耐辐射源、耐耐腐蚀、耐活性氧浸蚀、耐震动、柔韧度好、粘合力强等特性，因其科技含量低，质优价廉，在中低档商品中运用非常普遍。
二、三防漆的功效
三防漆是一种尤其秘方的建筑涂料，用以珍惜pcb线路板以及相关机器设备免遭环境的腐蚀，进而发展并拓宽使用寿命，保证选择的安全系数和稳定性。在具体情况下，如有机化学自然环境（然料、冷却液等）、振荡、高尘、耐腐蚀、湿冷与高溫等，pcb线路板很有可能造成浸蚀、变软、形变、发霉等题型，造成pcb线路板电源电路发生故障。三防漆涂敷于pcb线路板的表面，产生一层柔韧性膜，薄厚约为50-100μm。它可在相对性极端的前提下珍惜电源电路免遭�：�。
三、三防漆特性
1．单组份、高粘度环氧树脂，适用涂漆、喷漆、浸涂、淋涂等各种加工工艺，有不错的粘合力。
2．具备出色的耐高低温试验特性；其干固后成一层全透明珍惜膜，具备绝缘层、防水、防走电、抗震、防污、耐腐蚀、防耐腐蚀、除霉、防衰老、耐电晕放电等特性。
四、三防漆的主要用途
三防漆覆于pcb线路板的表面，产生一层50-100μm厚的膜。它可在例如含化合物（比如：然料、冷却液等）、振荡、体内湿气、耐腐蚀、湿冷与高溫的情形下珍惜电源电路免遭�：�。在这种前提下pcb线路板将会被浸蚀、黄曲霉菌生长发育和造成短路故障等，造成未应用三防漆的电源电路发生故障。
三防漆在日常运用关键用以：彩色电视、电冰箱、全自动洗衣机、微波炉加热、空调、话机、家用热水器等简单家用电器电子设备电子器件的珍惜，具备粘合力强、防潮、避雷、防锈处理、耐腐蚀等特性，可大发展电器产品的特性牢固性。
五、三防漆的技术规定
（1）三防漆施工技术

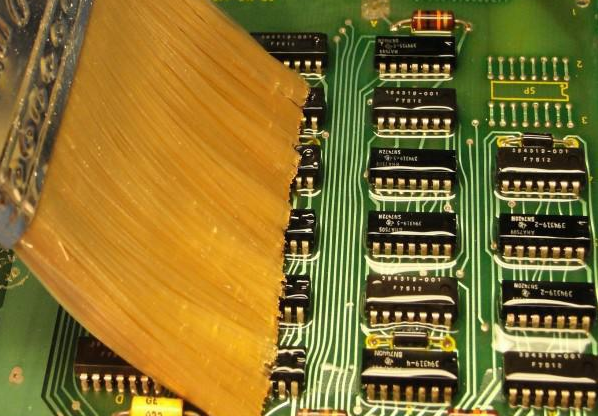

1、涂漆——非常简单的三防漆加工工艺，可在光滑的外型上造成出很好的涂敷結果。
2、喷漆——喷漆法是业内最常见的涂覆方式，又分成设备积极喷漆和手工制作喷漆二种。设备喷漆，完成积极上料，节约人力及原材料成本费，发展生产制造听从，确保商品同样性，产品品质，外型喷漆結果。
3、浸涂——浸涂可保证彻底的覆亚膜，且不容易导致因过多喷漆而致使的原材料无始以来。
4、可选择性涂敷着膜——涂敷恰当且不无始以来原材料，适用大批的覆亚膜，但对涂敷机器设备的需求较高。最适用大批的覆亚膜。应用一个定编好的XY表，可减少瞒报。PCB板喷涂时，有很多连接器无需喷涂。贴胶带纸太快并且撕的过程中有很多残余的胶，可考虑到按连接器外观设计、尺寸、部位，做一个组合型外罩，用安裝孔精准定位。遮住无需喷涂位置。
（2）实际操作时详尽事宜
1、清理和烘板，去除湿气和水份。须先将欲涂东西外型的尘土,湿气和油渍除净，便于其充分运用其珍惜效率。完全的清理可保证腐蚀的残余物被彻底解决，并使三防漆非�：玫仞ぷ旁趐cb线路板外型。烘板标准：60°C，10-20分鐘，在烘干箱中取出后趁着热涂覆結果更好；
2、用涂漆的办法涂敷三防漆时，涂漆总面积应比元器件所占总面积大，以确保如数遮盖元器件和焊层；
3、涂漆三防漆时pcb线路板尽可能放置，刷涂后不应该有滴露，涂漆应整平，也不可有外露的一部分，0.1-0.3mm中间为宜。
4. 在涂漆和喷漆三防漆以前，确保稀释液后的三防漆充足拌和，并在涂漆或喷漆以前，置放2钟头。应用高质量当然化学纤维刷，在室内温度状况下轻轻地刷涂浸涂。如采用机械设备，应精确测量建筑涂料的黏度（用黏度剂或总流量杯），可应用油漆稀释剂调节黏度。
5．pcb线路板部件应竖直渗入建筑涂料糟中。射频连接器不必渗入，除非是通过仔细瞒报，pcb线路板应渗入1分鐘，直到汽泡消退，随后迟缓取出。pcb线路板外型会生成一层匀称膜层。应让绝大多数建筑涂料残余物从pcb线路板名流回浸膜机。pcb线路板或电子器件渗入速率不能太快，以防造成太多汽泡。
6．浸涂完毕后再度应用时，若外型有起膜迹象，将外皮去除，可承继应用。
7．刷涂后将pcb线路板平放到支撑架上，准备干固，必需用加温的办法是镀层加快干固。倘若镀层外型高低不平或带有汽泡，在放进高温电炉内干固应在常温下多置放些時间便于让有机溶剂闪蒸出去。
（3）实际操作自然环境规定
1.涂敷三防漆要在独立的密闭式房间内开展，操作室毫无疑问有出色的通风设备。
2.操作室禁止吸烟、饮食搭配、饮用水，工作中前不必引入脂肪性肝炎饮品。
3.实际操作时要戴好口罩或防毒面罩、胶皮手套、有机化学护目镜等安全防护器材，以防风险到人体。
4.工作中结束后，要立即清理使用过的容器，梳理、檫试专用工具和机器设备，并将配有三防漆的器皿盖盖严。
5.工作场所应干净无尘室，产尘飞舞，并严禁不相干工作人员进到。
6.专用工具和机器设备要充足接地装置，并搞好静电感应防护措施。
7.实际操作时不必将pcb线路板重合置放；PCB板要水准置放。
8.每批号材料在应用前，应做样品干固实验。
（4）不能涂敷三防漆的地区
1.功率大的带排热面或热管散热器元器件、功率电阻、输出功率二极管、水泥电阻。
2.拨码开关、可变电阻、无源蜂鸣器、充电电池座、商业保险座（管）、IC座、轻触开关。
3.全部种类电源插座、排针、接线端子排及DB头。
4.插入式或贴式发光二极管、数码显示管。
5.别的由工程图纸要求的不能应用三防漆的一部分及元器件。
6. pcb线路板主控板的螺钉孔不可以涂漆三防漆。
（5）涂敷过三防漆的PCB板规定
1．pcb线路板外型不可以有流漆、滴漏迹象，不能有半湿润迹象。
2．三防漆层应整平、明亮，厚薄匀称，将焊层、贴式元器件或电导体外型珍惜好。
3．漆膜外型不可以有橘皮形、汽泡、针眼、波浪纹迹象。
4．多余安全防护的元器件或元器件上不需刷涂三防漆。
5．三防后的印制电路板应整洁、齐整，沒有电子器件损害迹象。
6．表面和电子器件上沒有废弃物、指印、波浪纹、缩松、尘土等问题和外界物，无脱层、无脱皮迹象。
六、三防漆与PCB纳米涂层的差别
虽然三防漆也具备众多亮点和益处，能使电子设备具备防水、防走电、抗震、防污等特性，但伴随着科技的发展和大家物质条件的日益发展，耗费者对设备的质量明确提出了大量的规定，大家不会再必需一款简单直接的三防商品，反而是要符合大量的环境保护、身心健康、质轻等领域的要求，相关我国和经济大国管控角度也拥有破格提拔，准入条件门坎发展，应用中低端原材料生产制造低质量商品的制造企业遭遇更高的存活叫嚣，愈来愈多的先进制造业意识到这一点，而且历久弥新的资金投入产品研发，破格提拔质量，逐渐应用更高級更前端的原材料和技术性，纳米技术防水耐腐蚀镀层便是PCB防潮防水防耐腐蚀浸蚀原材料的老前辈意味着，纳米涂层不但具备三防漆基本上的安全防护特点，还解决了一些三防漆不可以处理的题型，大幅度破格提拔了安全防护和环境保护特性，例如PiQnano的TIS纳米技术防水镀层做为PCB纳米涂层的领域指导者，商品已得到中国好几家上市企业完成检测。
1.PiQnano电路板pcb纳米技术防水镀层是一种单组份没有颜色全透明，无毒性无污染无臭味，不点燃的防水防潮耐腐蚀的液体商品，而三防漆产品，格外是硅有效成分的产品有可能会蒸发有害物。
2.PiQnano纳米涂层符合欧盟国家RoHS、REACH 168项环保监测规范、具备MSDS化工品安全性使用说明书，安全环保特性强过三防漆。
3.使用方便，泡浸只需3-5秒就可以取出在常温状态晾10分鐘纯天然干躁，不必加温烘干处理，快干型，三防漆产品广泛干躁時间要1-2钟头，
4.三防漆产品深厚度提高，工程施工非常容易导致膜层不匀称，倘若选用的涂抹方法不适合也会导致微不足道处不可以完备施胶的迹象，而纳米涂层可根据泡浸的作业方式将本商品渗入至电子元器件的每个微不足道的空闲处，做到完备的附着性与包囊性，从而商品会获得全面立体式的防潮結果。
5.传统式三防漆简单薄厚50-100μm，而TIS纳米技术防水镀层仅有2-4μm，人眼不由此可见，其构造为网状，排热特性尤其很是好，在pcb线路板外型产生超疏水的纳米技术涂层，使其产生菏叶結果，有效阻拦电子设备pcb线路板上电子器件外出返潮及其被化学酸碱盐浸蚀的状况。
6.三防漆由于凝固点高，因此生产率比纳米涂层商品要低很多。
PiQnano电路板PCB纳米涂层使工程施工复杂性减少， 在对PCB板泡浸以前不必对射频连接器开展事前包囊，镀层工程施工后不�：ι淦盗悠鞯嫉缧裕呈饺榔嵩诠こ淌┕で昂廖抟晌室陨淦盗悠骺拱踩阑�。
7.倘若三防漆施胶薄厚偏厚，则很可能会对检修产生未便，而纳米涂层由于纤�。煨薇憬�
8.纳米技术防水镀层不必附加提高机器设备，全部电子器件贴好后添加泡浸PCB的工艺流程就可以，三防漆产品由于手动式工程施工非常容易导致薄厚不匀称等善，不经意必需建三防漆喷漆生产线。
