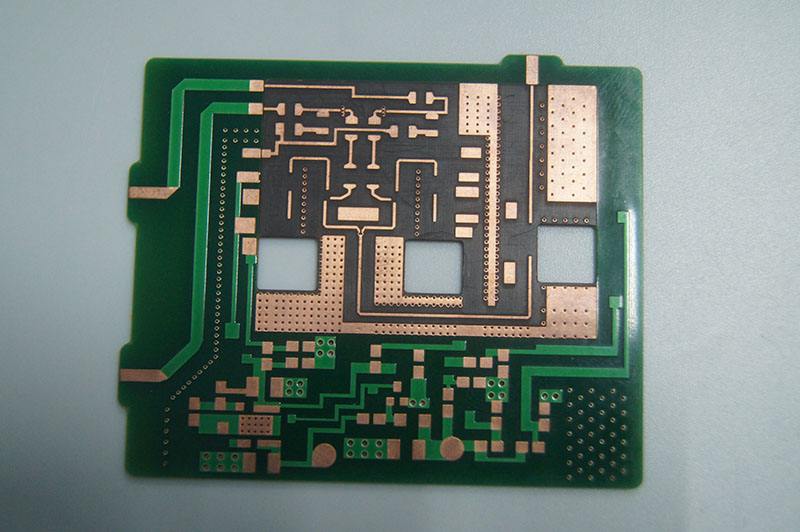

高频率板就是指磁感应工作频率较高的特殊pcb线路板。用以高频（工作频率超过300MHZ或是光波长低于1米）与微波加热(工作频率超过3GHZ或是光波长低于0.1米)行业的PCB，是在微波加热材料聚酰亚胺膜上运用一般刚度pcb线路板生产制造方式 的一部分工艺流程或是选用独特解决方式而制造的线路板。一般来说，在PCB做版中，高频率板可定义为工作频率在1GHz以上pcb线路板！
在PCB做版中，高频率板的种类及生产加工方式：
A类：NPTH的PTFE板
一、生产商:
Rogers企业的4350B/4003C 、Arlon企业的25N/25FR 、Taconic公司的TLG系列产品
二、生产加工方式:
和PCB做版中环氧树脂胶/夹层玻璃编织袋子(FR4)相近的生产方式。
三、生产加工步骤：
切料-打孔-湿膜-检测-蚀刻加工-蚀检-阻焊-标识符-喷锡-成形-检测-终检-包裝-交货
B类：PTH的PTFE板
一、生产商：
Rogers企业的RO3000系列产品、RT系列产品、TMM系列产品，Arlon企业的AD/AR系列产品、IsoClad系列产品、CuClad系列产品 ，Taconic公司的RF系列产品、TLX系列产品、TLY系列产品 ，泰兴微波加热的F4B、F4BM、F4BK、TP-2 等
二、生产加工方式：
1、切料：务必保存防护膜切料，避免刮伤、压印 。
2、打孔
（1）用全新升级钻咀(规范130)，一块一迭为最好，压脚工作压力为40psi ；
（2）铝块为后盖板，随后用1mm密胺餐具垫块，把PTFE板抓紧 ；
（3）钻后用热风枪把孔内烟尘吹出；
（4）用最平稳的钻探机，打孔主要参数大部分是孔越�。晁僭嚼丛娇� 。
3、孔解决：等离子处理或是钠萘活性解决，以利于孔镀覆。
4、PTH沉铜
（1）微蚀后(微蚀率20微英尺操纵)，在PTH拉从除液压缸逐渐进板；
（2）若有必须，便过第二次PTH。
5、阻焊
（1） 前解决:选用酸碱性洗板，不能用机械设备磨板；
（2） 前解决后焗板（90℃，30min），刷绿油干固；
（3） 分三段焗板：一段80℃、100℃、150℃，時间各30min(若有发觉板材面甩油，可以返工，把绿油洗去，再次活性解决) 。
6、锣板
（1）将薄纸铺在PTFE板路线面，左右用薄厚为1.0MM蚀刻加工去铜的FR-4板材板或是酚醛树脂底版夹持；
（2）锣板后板外毛刺必须用手工制作仔细修刮，坚决杜绝损害板材和铜面，再用非常规格无硫纸隔开，并看着检验，要降低毛边，关键是锣板全过程去肖实际效果要优良。
三、生产加工步骤：
切料-打孔-孔解决(等离子处理或是钠萘活性解决)-沉铜-板电-湿膜-检测-图电-蚀刻加工-蚀检-阻焊-标识符-喷锡-成形-检测-终检-包裝-交货
汇总：高频率板PCB做版难题
1、沉铜:表面层不容易上铜
2、图转、蚀刻加工、线距的路线空缺、沙孔的操纵
3、绿油工艺流程:绿油粘合力、绿油出泡的操纵
4、各工艺流程发生严控表面划伤等。
捷多邦有着很多年高频率板PCB做版工作经验的杰出技术工程师精英团队，可以为客人带来高品质的高频率板PCB做版服务项目。热烈欢迎广大群众提交订单感受！
