时光如梭，离我最开始画第一块电源电路已经有3年。刚开始触碰线路板的情况下，与你一样，我充满了疑虑与此同时又带上些激动。在网络上很多有关硬件配置电源电路的工作经验、专业知识令人应接不暇。像信号完整性，EMI，PS设计方案准会将你搞晕。不要着急，一切要慢慢的来。一个电子工程师究竟必须干什么，看完这篇文章，相信你就明白了。
1）整体构思。设计方案硬件配置电源电路，大的架构和构架要弄清楚，但要实现这一点还真的不容易。有一些大架构或许自身的老总、教师早已想好，自身就是把构思实际完成;但也有一些要自身设计方案架构的，那就要搞清晰要完成哪些作用，随后找找有无能完成一样或类似作用的参照线路板（要明白尽可能运用别人的成效，越发有工作经验的技术工程师越会明白参考别人的成效）。2）了解电源电路。假如你找到的参照设计方案，那麼祝贺你了，你能节省许多時间了（包含早期设计方案和中后期调节）。立刻就copy？NO，或是先看懂了解了再讲，一方面能增强大家的电源电路逻辑思维能力，并且能防止设计方案中的不正确。3）沒有寻找参照设计方案？ 没事儿。先明确大IC芯片，找datasheet，看其重要主要参数是不是合乎自身的规定，什么才算是自身必须的重要主要参数，及其能不能看懂这种重要主要参数，全是电子工程师的水平的反映，这也要长期性地渐渐地累积。这期内，要擅于提出问题，由于自身不明白的物品，他人通常一句话就能点多醒你，尤其是硬件开发。4）硬件配置电路原理主要是三个一部分，电路原理图，pcb ，原材料明细（BOM）表。电路原理图设计方案是将之前的构思转换为电路设计图。它很像大家课本上的原理图。pcb牵涉到具体的线路板，它依据电路原理图转换过来的网表（网表是沟通交流电路原理图和pcb中间的公路桥梁），而将实际的电子器件的封装形式置放（合理布局）在电路板上，随后依据走线（也叫预吊线）联接其电子信号（走线）。完成了pcb合理布局走线后，要使用什么电子器件应当有一定的梳理，因此大家将使用BOM表。5）用哪种专用工具？Protel，也就是altium非常容易入门，在中国也较为受欢迎，应付一般的工作中早已充足，合适初新手入门的设计师应用。实际上不管用简洁明了的protel或是更复杂的cadence专用工具，硬件开发大阶段是一样的（protel上的实际操作相近windwos，是post-command型的;而cadence的商品concept & allegro 是pre-command型的，用惯了protel，突然转向cadence的专用工具，会不习惯就是这个缘故）。设计方案大阶段都需要有：1）电路原理图设计方案。2）pcb设计方案。3）制做BOM表。如今简略谈一下设计流程（流程）：
1）基本原理图片库创建。要将一个新元器件摆在电路原理图上，大家一定得创建改元器件的库。库文件关键界定了该新元器件的引脚界定以及特性，而且以实际的图型方式来意味着（大家经常见到的是一个矩形框（意味着其IC BODY），周边很多中短线（意味着IC引脚））。protel建立库以及简易，并且由于用的人多，很多元器件都能寻找现有的库，这一点对使用人极其便捷。应弄清楚ic body，ic pins，input pin，output pin， analog pin， digital pin， power pin等差别。2）拥有充分的库以后，就可以在工作原理上绘图了，依照datasheet和系统开发的规定，根据wire把有关元器件相互连接。在相应的位置加上line和text注解。wire和line的区分取决于，前面一种有电气设备特性，后者沒有。wire适用联接同样互联网，line适用注解图型。这个时候，应弄清一些基本要素，如：wire，line，bus，part，footprint，这些。3）做完这一步，大家就可以转化成netlist了，这一netlist是电路原理图与pcb中间的公路桥梁。电路原理图是大家能认识的方式，电脑上要将其转换为pcb，就需要将电路原理图转换它了解的方式netlist，随后再解决、转换为pcb。4）获得netlist，立刻画pcb？不要着急，先做ERC先。ERC是电气设备标准查验的简称。它能对一些电路原理图基本上的设置不正确开展清查，如好几个output接在一起等问题。（可是一定要认真仔细自身的电路原理图，不可以太过依赖性专用工具，终究专用工具并不可以搞清楚你的系统软件，它仅仅单纯地依据一些基本上标准清查。）5）从netlist获得了pcb，一堆密麻麻的元器件，和数不胜数的走线是否使你吓了一跳？呵呵呵，不要着急还得慢慢的来。6）明确厢式压滤机尺寸。在keepout区（或mechanic区）画上厢式压滤机，这将限定了你走线的地区。必须依据要求好考虑到板长，板宽（有时候，还得考虑到板厚）。当然，层叠也得考虑到好。（层叠的含义便是，板层有几层，如何运用，例如板一共4层，高层走数据信号，正中间第一层铺开关电源，正中间第二层铺装，最底层走数据信号）。先解释一下（2）中的专业术语。post-command，比如九游会J9真人要复制一个object（元器件），九游会J9真人要先选定这一object，随后按ctrl C，随后按ctrl V（copy命令产生在选定object以后）。这类实际操作windows和protel都选用的各种方法。可是concept便是此外一种方法，大家称为pre-command。一样九游会J9真人要复制一个物品，先按ctrl C，随后再选定object，再在外面点击（copy命令产生在选定object以前）。1）明确完厢式压滤机以后，就该元器件合理布局（放置）了，合理布局这步极其重要。它通常决策了中后期走线的难度系数。什么电子器件该摆正脸，什么元器件该摆反面，都需要有一定的考虑。可是那些全是一个智者见智，仁者见仁的问题;从差异视角考虑到摆货部位都能够不一样。实际上我画了电路原理图，搞清楚全部元器件作用，当然对元器件放置有清晰的了解（假如让一个并不是画电路原理图的人来放置元器件，其結果通常会使你大吃一惊^_^）。针对初新手入门的，留意仿真模拟元器件，数据元器件的防护，及其机械设备定位的放置，与此同时留意开关电源的拓扑图就可以了。2）下面便是走线。这与合理布局通常是互动交流的。有工作经验的人通常在逐渐就能看得出哪些方面能走线取得成功。假如很多问题无法走线还必须修改合理布局。针对fpga设计方案而言通常还需要修改电路原理图来使走线更为畅顺。走线和合理布局问题涉及到的原因许多，针对快速数据一部分，由于牵涉到信号完整性问题而复杂化，但通常这种问题也是无法定量分析或即使定量分析也无法测算的。因此，在数据信号工作频率并不是很高的情形下，要以布通为第一标准。3）OK了？不要着急，用DRC检查检查先。这也是一定要查验的。DRC针对走线进行普及率及其标准违背的位置都是会有一定的标明，依照这一再一一的清查，调整。4）有一些pcb还需要再加上敷铜（很有可能会造成成本上升），将小组出线一部分制成滴泪（加工厂或许会帮你加）。最终的pcb文档转为gerber文件就可交货pcb生产了。（有一些会给pcb也成，加工厂会帮你转gerber）。5）要安装pcb，提前准备bom表吧，一般能立即从电路原理图中导出来。可是需要留意的是，电路原理图中什么一部分元器件该上，什么一部分元器件不应该上，要保证心理状态了解。针对小批量生产或科学研究板来讲，用excel自身管理方法倒也便捷（大企业通常要软件来管理方法）。而针对初学者来讲，第一个版本号，不建议立即交到装配工厂或电焊焊接加工厂将bom的料所有焊�。茄挥欣谇宀槲侍�。最好是的办法便是，依据bom表自身准备好元器件。直到板来啦以后，一步步上元器件、调节。。。谈一谈调节1）取得板第一步干什么，不必匆匆忙忙配电看作用，硬件配置调节不太可能一步调节进行的。先拿数字万用表看一下重要互联网是不是有异常，主要是看开关电源与地中间有无短路故障（虽然生产厂商早已帮你做了检测，这一步或是要自已亲自看一下，有时觉得一些流程挺繁杂，可是可以节省你后边许多時间�。导噬隙搪饭收鲜欠癫唤鰌cb相关，在生产制造制造的任意一个阶段很有可能造成这个问题，IO短路故障一般不容易导致毁灭性的不良影响，可是电源短路就。。。。。。2）开关电源互联网没短路故障？这么好，那么就看一下开关电源导出是不是你梦想的值，针对新手，调节的情况下最好是IC一件件集成ic上，第一个要上的便是电源管理芯片。3）开关电源互联网短路故障了？这一非常不便，但是要细心看一下自身电路原理图是不是有可能那样的状况，与此同时融合割线的方式一步步清查到底是什么地方短路故障了，是pcb的问题（一般很烂的pcb厂就有可能发生这样的事情），或是安装的问题，或是自身制定的问题。有关查验短路故障也有一些方法，这在将来登出。。。。。。3）电源管理芯片沒有导出？检查检查你的电源管理芯片键入是不是一切正常吧，还要查验的地儿有也就能数据信号，分压电阻器，意见反馈互联网。。。。。。4） 电源管理芯片导出值没有意料范畴？假如超出很吓人，例如到了10%，那麼看一下分压电阻先，这两个分压电阻一般得用1%的精密度，这一你保证了沒有，与此同时看一下意见反馈互联网吧，这也会影响到你的导出开关电源的范畴。5）开关电源导出一切正常了，别开心，如果有前提得话，拿数字示波器瞧瞧吧，看一下开关电源的导出振荡是不是一切正常。也就是爬取开电的一瞬间，看一下开关电源从无到有的状况（对于为何要看见个，哈哈哈。。。。。。专业人员或是需看的～）谈一谈开关电源毫无疑问电源电路是全部线路板最重要的一环。开关电源不稳定，别的啥都别提。我觉得无需balabala述说它到底有那么关键了。在电源电路大家用得较多的场所是，从一个平稳的“高”工作电压获得一个平稳的“低”工作电压。这也就是常常说的DC-DC（直流电-直流电），而直流电-直流电选用得较多的电源稳压集成ic有二种，一种叫LDO（低电压差线形稳压电源，大家后边说的线性稳压电源，也就是它），另一种叫PWM（脉冲宽度调制开关电源电路，九游会J9真人在文中也称它电源开关开关电源）。大家经常听见PWM的高效率，可是LDO的回应快，这是为什么呢？不要着急，先使九游会J9真人看一下他们的基本原理。下边会涉及到一些基础知识，可是仍然十分通俗易懂，假如不了解，哈哈哈，得检查一下自身的基本了。

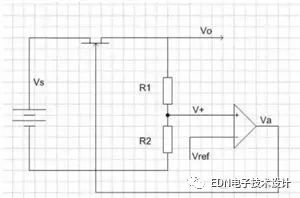

一、线性稳压电源的基本原理如下图是线性稳压电源内部构造的简易平面图。大家的目地是以高电压Vs获得低压Vo。在图内，Vo通过2个分压电阻分压获得V ，V 被送进放大仪（大家把这个放大仪称为误差放大器）的正端，而放大仪的负端Vref是开关电源內部的参照脉冲信号（这一参照脉冲信号是不变的）。放大仪的导出Va联接到MOSFET的栅压来操纵MOSFET的特性阻抗。Va增加时，MOSFET的特性阻抗增加;Va变钟头，MOSFET的特性阻抗缩小。MOSFET上的损耗将是Vs-Vo。
如今大家看来Vo是怎么平稳的，假定Vo缩�。屈NV 将缩�。糯笠堑牡汲鯲a也将缩�。饨斐蒑OSFET的特性阻抗缩�。茄ü谎�电流量，MOSFET的压力差将缩�。虼私玍o上抬来抑止Vo的缩小。同样，Vo增加，V 增加，Va增加，MOSFET的特性阻抗增加，通过一样的电流量，MOSFET的压力差增加，因此抑止Vo增加。二、开关电源电路的原理

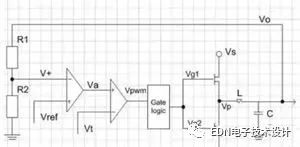

如下图所示，为了更好地从高电压Vs获得Vo，开关电源电路选用了用一定pwm占空比的波形Vg1，Vg2促进左右MOS管，Vg1和Vg2是反向的，Vg1为高，Vg2为低;上MOS管开启时，下MOS管关掉;下MOS管开启时，上MOS管关掉。从而在L左方产生了一定pwm占空比的波形工作电压，电感器L和电容器C九游会J9真人可以当作是低通过滤器，因而波形工作电压通过过滤后就取得了过滤后的安全工作电压Vo。Vo通过R1、R2分压后送进第一个放大仪（误差放大器）的负端V ，误差放大器的导出Va作为第二个放大仪（PWM放大仪）的正端，PWM放大仪的导出Vpwm是一个有一定pwm占空比的波形，通过门时序逻辑电路解决获得2个正相反的波形Vg1、Vg2来操纵MOSFET的电源开关。三、线性稳压电源和开关电源电路的较为明白了线性稳压电源和开关电源电路的原理以后，大家就可以搞清楚为何线性稳压电源有较小的噪音，迅速的瞬态回应，可是高效率差;而开关电源电路噪音比较大，瞬态反应比较慢，但高效率了。线性稳压电源内部构造简易，意见反馈环城路短，因而噪音�。⑶宜蔡赜欤ǖ笔涑龅缪棺涫保獬タ欤�。可是由于键入和导出的压力差所有落在了MOSFET上，因此它的成功率低。因而，线形稳压管一般用在小电流量，对工作电压精密度规定高的运用上。而开关电源电路，内部构造繁杂，�：κ涑龅缪乖胍籼匦缘囊蛩匦矶啵移湟饧蠢』烦锹烦ぃ蚨湓胍籼匦孕∮谙咝晕妊沟缭矗宜蔡赜β？墒且谰菘氐缭吹缏返墓乖欤琈OSFET处在彻底开和彻底关二种情况，除开推动MOSFET，和MOSFET自身内电阻耗费的动能以外，别的动能被所有用在了导出（理论上L、C不是耗动能的，虽然具体并不是这样，但这种耗费的动能不大）。先写part 8，待到照片能提交再填补 part 6，7作为叙述开关电源原理，及其LDO与开关电源电路较为的用处。这一部分回应快速数据信号了解的一些错误观念。一、快速看的是数据信号沿，并不是钟表工作频率。1） 一般而言，时钟频率高的，其数据信号上升沿快，因而一般大家把他们当做快速数据信号;但相反不一定创立，时钟频率低的，假如数据信号上升沿仍然快的，一样要把它当做快速数据信号来解决。依据信号理论，数据信号上升沿包括了高频率信息内容（用傅里叶变换，可以找到定量分析关系式），因而，一旦数据信号上升沿很陡，大家应当按快速数据信号来解决，设计方案不太好，很可能发生上升沿过度迟缓，有冲，下冲，振铃的状况。例如，I2C数据信号，在超迅速方式下，时钟频率为1MHz，可是其标准规定增益值或上升幅度不超过120ns！的确有很多板I2C就过不上关！2）因而，大家更应当关心的是信号带宽。依据经验公式定律，网络带宽与增益值（10%~90%）的关联为 Fw * Tr = 3.5二、数字示波器挑选1） 很多人留意到了数字示波器的采样频率，沒有注意到数字示波器的网络带宽。但通常示波器带宽是一个更主要的主要参数。一些人认为只需数字示波器采样频率达到不低于数据信号工作频率的二倍就可以了，这也是错大了。不正确的因素是不正确的了解了采样定理。采样定理1表明了当采样率超过数据信号较大网络带宽的二倍，就能极致地恢复正常数据信号。可是，采样定理指的讯号是带限数据信号（网络带宽是有局限的），与实际中的数据信号比较严重不符合。大家一般的模拟信号，除开钟表以外，都并不是周期时间的，从长期看来，其频带是无尽宽的;要能捕获到快速数据信号，就不可以对其高频率份量过多的失帧。示波器带宽指标值与此紧密相连。因而，真真正正要留意的依旧是用数字示波器捕获的数据信号的上升沿失帧在大家可接纳的范畴。2） 那麼选多带宽测试的数字示波器才适合呢？理论上5倍于信号带宽的数字示波器捕获的数据信号比原数据信号损害不上3%。假如规定损害更比较宽松，那么就可以挑选更中低端的数字示波器。使用3倍于信号带宽的数字示波器应当能符合许多规定。可是不必忘记你摄像头的网络带宽！
