一、工业自动化线路板电容器毁坏的常见故障特性及检修
电容器毁坏引起的常见故障在电子产品中是最大的，在其中特别以电解电容器的毁坏更为普遍。
电容器毁坏主要表现为：1.容积缩�。�2.彻底丧失容积；3.走电；4.短路故障。
电容器在电源电路中常起的功效不一样，造成的常见故障也各有特色。在工业自动化线路板中，数字电路设计占绝大部分，电容器常用做开关电源过滤，用作数据信号藕合和谐振电路的电容器较少。用在开关电源电路中的电解电容器假如毁坏，则电源开关开关电源很有可能不起振，沒有工作电压导出;或是输出电压过滤不太好，电源电路因短路而产生逻辑性错乱，主要表现为设备工作中时有时无或无法开机，假如电容器并在数字电路设计的开关电源正负中间，常见故障主要表现跟上面一样。
这在笔记本主板上主要表现特别是在显著，许多电脑上用了两年就发生有时候无法开机，有时候又可以启动的状况，开启主机箱，通�？梢钥吹接械缃獾缛萜髌鸢淖纯觯偃缃缛萜餍断吕戳恳幌氯莼⒕醣染咛逯狄托矶�。
电容器的使用寿命与工作温度立即相关，工作温度越高，电容器使用寿命越少。这一规律性不仅可用电解电容器，也可用其他电容器。因此在找寻常见故障电容器时要关键定期检查热原靠得非常近的电容器，如散热器旁及功率大的电子器件旁的电容器，离其越近，毁坏的概率就越大。
以前P过一台X光探伤仪的开关电源，客户体现有烟从开关电源里冒出，拆卸主机箱后发觉有一只1000uF/350V的大电阻有油品一样的物品流出去，卸下来一量容积仅有几十uF，还发觉仅有这只电容器与整流管的散热器隔得近期，其他离得远的就完好无缺，容积一切正常。此外有高压瓷片电容发生短路故障的状况，也发觉电容器离发烫构件较为近。因此在维修搜索时要有一定的偏重于。
有一些电容器走电较为严重，用手指触碰时可能会发烫，这类电容器务必拆换。
在维修时有时无的常见故障时，清除了接触不良现象的原因之外，一般绝大多数便是电容器故障造成的常见故障了。因此在遇到该类常见故障时，可以将电容器关键检查一下，更换电容器后通常让人意外惊喜(自然也需要留意电容器的质量，要挑选好一点的品牌，如绿宝石、黑金刚这类)。
二、电阻器毁坏的特性与辨别
�？吹胶芏嘈率衷谖尴呗肥痹诘缱杵魃舷拐厶冢彩遣鹨彩呛傅模导噬闲薜枚嗔耍阒恍枇私饬说缱杵鞯幕倩堤匦裕臀扌朊橙恍惺�。
电阻器是电气设备中总数最大的元器件，但并不是耗损率最大的元器件。电阻器毁坏以引路最普遍，电阻值增加较罕见，电阻值缩小十分罕见。普遍的有高压瓷片电容、金属膜电阻、线绕电阻和保险电阻几类。
前二种电阻器运用最广，其毁坏的特性一是低电阻值(100Ω下列)和高电阻值(100kΩ以上)的耗损率较高，正中间电阻值(如好几百欧到几十千欧)的非常少毁坏;二是低电阻值电阻器毁坏时通常是烧糊变黑，非常容易发觉，而高电阻值电阻器毁坏时非常少有印痕。
线绕电阻一般作为大电流量过流保护，电阻值并不大。圆柱型线绕电阻烧毁时有的会变黑或表层起皮、裂痕，有的沒有印痕。水泥电阻是线绕电阻的一种，烧毁时有可能会破裂，不然都没有由此可见印痕。保险电阻烧毁时有的表层会摧毁一块皮，有的也没什么印痕，但不会烧糊变黑。依据以上特性，在查验电阻器时可有一定的偏重于，迅速找到毁坏的电阻器。
依据以上列举的特性，大家先可以观查一下电路板上低电阻值电阻器是否有烧黑的印痕，再依据电阻器毁坏时绝大部分引路或电阻值增加及其高电阻值电阻器非常容易毁坏的特性，大家就可以用数字万用表在电路板上先立即量高电阻值的电阻器两边的电阻值，假如量得电阻值比允差电阻值大，则这一电阻器毫无疑问毁坏(要留意等电阻值表明平稳后才得出结论，由于电源电路中有可能并接电容器元器件，有一个蓄电池充电全过程)，假如量得电阻值比允差电阻值�。蛞话阄扌枥聿撬�。那样在电路板上每一个电阻器都量一遍，即使“杀错”一千，也不会忽略一个了。
三、运放电路的优劣辨别方式
运放电路优劣的辨别对非常多的电子器件检修者有一定的难度系数，不只学历的关联(手底下有很多本科毕业生，不教得话绝对不容易，教了也需要好长时间才领悟，也有个专业跟老师学变频式操纵的硕士研究生，竟然也是这般!)，在这里与大伙儿共同探讨一下，期待对各位有些协助。
理想化计算放大仪具备“虚短”和“虚断”的特点，这两个特点对剖析线形应用的放大器电路十分有效。为了确保线形应用，放大电路应该在闭环控制(负反馈)下工作中。要是没有负反�。吩鲆姹浯笙碌姆糯蟮缏繁涑梢桓�电压比较器。假如要分辨元器件的优劣，先需分清晰元器件在线路中是做放大仪用或是做比较器用。

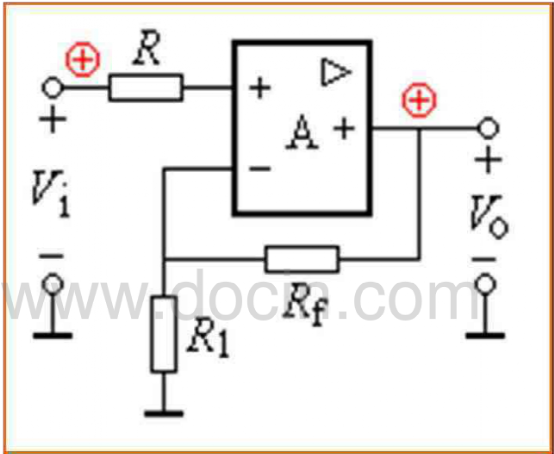

从图上九游会J9真人可以看得出，无论是何种类的放大仪，都是有一个意见反馈电阻器Rf,则九游会J9真人在保养时可从电源电路上查验这一意见反馈电阻器，用数字万用表查验导出端和反方向键入端中间的电阻值，假如大的吓人，如几MΩ以上，则大家大约可以毫无疑问元器件是做比较器用，假如此电阻值较小0Ω至几十kΩ，则再查下有没有电阻器接在导出端和反方向键入端中间，有得话定是做放大仪用。
依据放大仪虚短的基本原理，就是假如这一运放电路工作中一切正常得话，其同方向键入端和反方向键入直流电压必定相同，即使有区别也是mv级的，自然在一些高键入特性阻抗电源电路中，数字万用表的内电阻会对工作电压检测有点儿�：Γ话阋膊换岢�0.2V，如果有0.5V以上的区别，则放大仪必坏毫无疑问!(我是用的FLUKE179数字万用表)
假如元器件是做比较器用，则容许同方向键入端和反方向键入端不一，
同方向工作电压>反方向工作电压，则输出电压贴近正的最高值;
同方向工作电压<反方向工作电压，则输出电压贴近0V或负的最高值(似乎双电源开关或单开关电源)。
假如检验到工作电压不符这一标准，则元器件必坏毫无疑问!
那样你无须应用代用法，无须拆下来电路板上的集成ic就可以分辨运放电路的优劣了。
四、数字万用表检测SMT元器件的一个小技巧
有一些贴片式元器件十分细微，用一般数字万用表直流电流表检测维修时很不方便，一是非常容易引起短路故障，二是对涂成绝缘层镀层的线路板不方便触碰到元器件引脚的金属材料一部分。这儿告知各位一个简易方式，会给检验产生许多便捷。
取两颗最少号的缝衣针，(深层工业自动化检修技术性栏目)将之与数字万用表笔靠紧，随后取一根多芯电缆线里的细铜心线，用细铜心线将直流电流表和缝衣针绑在一起，再用焊锡丝焊牢。那样用含有细微针头的直流电流表去测这些SMT元器件的情况下就再无短路故障之虞，并且针头可以戳破绝缘层镀层，直抵重点部位，从此无须费心去刮这些膜膜了。
五、线路板公共性开关电源短路故障问题的维护保养方式
电路板维修中，假如遇到公共性电源短路的常见故障通常头疼，由于许多元器件都同用同一开关电源，每一个用此电压的元器件都是有短路故障的行为，假如板上元器件很少，选用“锄大地”的方法终究可以寻找短路故障点，假如元器件过多，“锄大地”能否锄到情况就需要靠运势了。在这里强烈推荐一较为有用的方式，选用此方法，事倍功半，通常能迅速寻找问题点。
要有一个工作电压电流量皆可调式的开关电源，工作电压0-30V，电流量0-3A，此开关电源不贵，300元上下。将开路电压调到元器件电源电压水准，先将电流量调至最少，将此工作电压加在电源电路的电源电压点如74系列产品处理器的5V和0V端，似乎短路故障水平，渐渐地将电流量扩大，用手去摸元器件，当触到某一元器件发烫显著，这一通常便是毁坏的元器件，可将之取出进一步精确测量确定。自然实际操作时工作电压一定不可以超出元器件的工作标准电压，而且不可以接错，不然会烧毁其他好的元器件。
六、一块小橡皮，处理问题
工业控制系统使用的主控板愈来愈多，许多主控板选用火红金手指插进内存插槽的方法.因为工业生产当场艰苦环境，多尘、湿冷、多浸蚀汽体的自然环境易使主控板造成接触不良现象常见故障，许多小伙伴很有可能根据拆换主控板的方法解决了问题，但选购主控板的花费十分丰厚，特别是在一些大型设备的主控板。实际上大伙儿何不应用橡皮在火红金手指上不断擦两下，将火红金手指上的废弃物清除整洁后，再调试，指不定就解决了问题!方式简易又好用。
七、时有时无电气设备常见故障的剖析
各种各样时有时无电气设备常见故障从几率尺寸而言大约包含下列几类状况：
1.接触不良现象
主控板与内存插槽接触不良现象、线缆內部断裂时通时堵塞、线电源插头及接线端子排触碰不太好、电子器件虚焊等皆属该类;
2.数据信号受影响
对数字电路设计来讲，在相应的状况标准下，常见故障才会展现，有可能的确是影响很大关系了自动控制系统使其错误，也是有线路板某些元器件主要参数或总体主要表现主要参数发生了转变，使抗干扰性趋于零界点，进而发生故障;
3.电子器件耐热性不太好
从很多的检修实践活动看来，在其中首先推荐电解电容器的耐热性不太好，次之是其他电容器、三极管、二极管、IC、电阻器等;
4.电路板上有体内湿气、灰尘等。
体内湿气和灰尘会导电性，具备电阻器效用，并且在热涨冷缩的环节中电阻值还会继续转变，这一阻值会与其他元器件有并接实际效果，这一实际效果非常强时便会更改电源电路主要参数，使常见故障产生;
5.APP也是考虑到的因素之一
电源电路中很多主要参数应用APP来调节，一些主要参数的裕量调得太低，处在临界值范畴，当测试运行负荷合乎APP判断常见故障的原因时，那麼警报便会发生。
八、怎样快速搜索电子器件材料
当代的电子设备五花八门，电子器件类型日益多种多样，岂止千万，在电路维修中，特别是在工业生产电路板维修行业，很多电子器件乃闻所未闻，甚或匪夷所思，此外即使某款木板手头上的电子器件的材料齐备，但是在笔记本里将这种材料一一阅览剖析，倘没有一个便捷查询之法，则维护高效率就需要受到非常大影响，工业生产电子维修行业，高效率便是钱财，跟高效率走不过去便是跟袋子的纸币走不过去。
