一、依据线路板画电源电路电路原理图的理论依据和方式
1、画电路设计图理论依据
1）尽较大很有可能变小绘图范畴
沒有必需画出整体原理图，依据常见故障状况和很有可能采用的查验流程，将常见故障明确在最少的范畴内，只对这一范畴内的电源电路根据实体绘图。
2）明确�？榈缭吹缏分掷�
依据电路板上电子器件的特点明确电源电路种类，比如是电路中的桥式整流电路或是放大仪电源电路等，明确电源电路类型的方向。

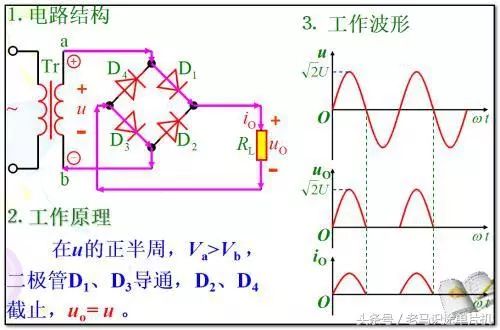

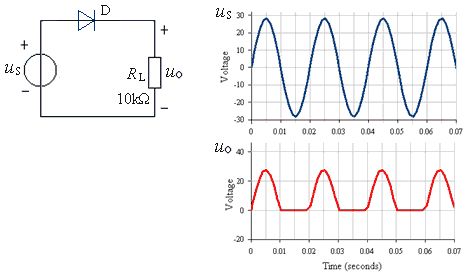

再依据电源电路种类，观查电路板上电子器件的特点，明确实际�？榈缭吹缏返拇蟾爬嘈汀１热纾吹揭恢徽髌�二极管是半波整流电路，看到2只整流二极管是全波整流电路，看到4只整流二极管是桥式整流电路。
3）采用参照电源电路

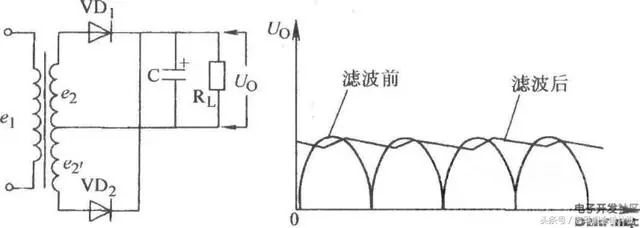

依据实际的电源电路类型，运用所教过的电源电路作参照电源电路。比如针对全波整流电路，先画出一个非常典型的全波整流电路，随后与电路板上的具体电源电路核查，开展某些调节。
4）认证方式
画出电路设计图后，再依据所绘的电路设计图与线路板具体情况开展反方向查验，即认证所画电源电路中的各电子器件在电路板上是否联接恰当，如果有错漏表明所画电路设计图不正确。
2、观查电路板上铜泊路线迈向的通俗方式
观查电路板上电子器件与铜泊路线的联接和铜泊路线的迈向时，可以用灯照的方法。用灯光效果照在有铜泊路线的一面，在电子器件面可以清楚、便捷地见到铜泊路线与各电子器件的衔接状况，那样可以省掉线路板的旋转，持续旋转线路板不仅不便，并且非常容易断裂电路板上的导线。
3、两层线路板观查铜泊路线的方式
1）两层板结构
下面的图是两层线路板平面图，在安装元器件面（高层）和反面（最底层）都是有铜泊路线，贴片式电子器件可以装在高层还可以装在最底层。
2）过孔
为了更好地联接高层和最底层的铜泊路线，在电路板上设定了过孔，如下图所示。只要是必须联接高层和最底层的铜泊路线处，都是会设定一个过孔，在绘图时必须过孔处是联接双层铜泊路线的。
下面的图是一个具体的两层铜泊路线
4、依据电子器件画出原理图的方式
剖析电源电路的原理，关键是把握住�？榈缭吹缏返牡缭吹缪� V端（或-V端）、接地装置端、数据信号键入端、数据信号导出端，而依据线路板画出电路设计图时（因为电路板上的印制电路图遍布与电路设计图规律性“背道而驰”），则要先画出个电子器件中间的互相连接电源电路，随后再把她们各自接往各端。这儿以三级管电源电路为例子介绍实际的怎么画。
1）第一步
先画出三级管电源电路图型标记，如下图所示，发觉其发射极上联接有两个元器件，R1和C1.假如三极管VT1发射极上面有大量相互连接的电子器件，应所有画出。
2）第二步

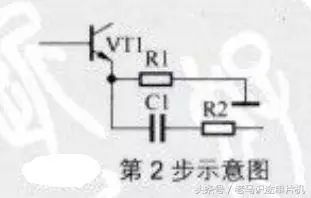

画出R1和C1后，在电路板上找寻R1和C1另一端联接的电子器件或路线，如下图所示。
发觉R1与接地线相接，可以立即画出地线符号。发觉C1与另一个电阻器R2相接，画出R2电源电路符号图片，它与C1相串连。
3）第三步
再次在电路板上找R2的另一端路线，发觉电线接头，如下图所示，一般而言，当一个电子器件电线接头或插线，那麼这一支路电路的绘图可以完毕。
4）第四步

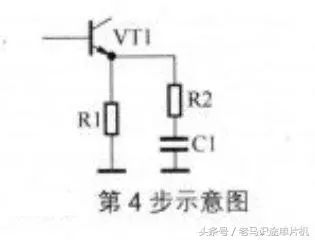

依照习惯性怎么画，将画出的手稿开展梳理，如下图所示，便于对这一电路分析和了解。
二、三级管电源电路的绘图方式
依据线路板实体画出电路设计图也是有方式和方法的，关键是要了解各种各样电子器件常见电源电路，那样绘图就比较简单了。
1、画出三极管放大器电源电路的方式
1）第一步，先画出三级管电源电路符号图片

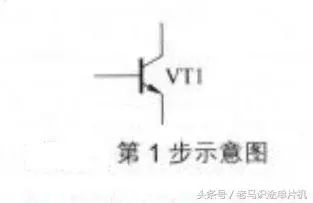

最先明确电路板上具体的三极管是NPN型还有PNP型，如今用的较多的是NPN型三极管，如下图所示
2）第二步，画集电级电源电路

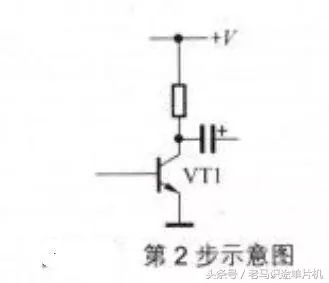

在电路板上寻找VT1集电结，随后画出与集电结相接的各个电子器件，并留意那一个电阻器与电路相接。下面的图所显示是集电结与直流电工作标准电压 V端中间接有一只电阻器，并留意那一个藕合电容器与下属放大仪相接。
3）第三步，画出发射极电源电路

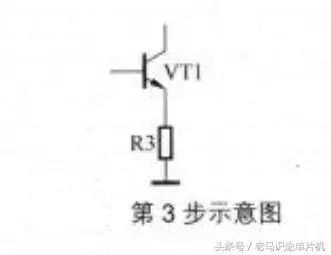

VT1发射极上的电子器件一般是向接地线方位产生联络，通常发射极与接地线中间接的电子器件较多，可能是电容器，也可能是电阻器，如下图所示联接的是电阻器。
4）第四步，画基极电源电路
VT1基极上的电子器件有三个方位：开关电源方位、接地线方位、前面电源电路方位

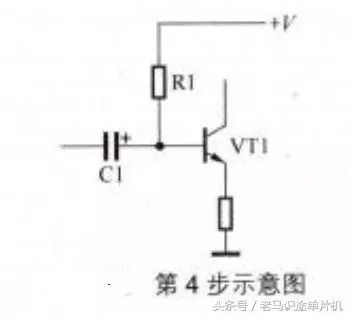

下面的图所显示是开关电源 V方位的R1，接地线方位上大多数有电阻器，前面方位上大多数有滤波电容。
5）第五步，画出全部三级管电源电路

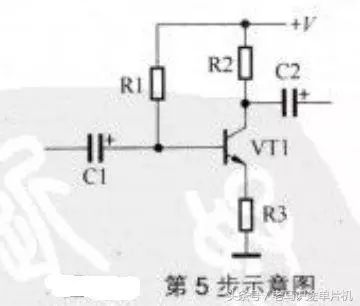

将以上4步的原理图拼在一起便是一个完全的原理图，如下图所示，从这一电源电路可以看得出，这是一个共发射极放大仪的直流电路。
假如画出去的电源电路不符电源电路常情，极有可能是画不对，但也是有可能是这一电源电路比较独特。
2、画出其他三级管电源电路的方式
依据电路板上的电子器件实体画出三极管的其他电源电路时，关键是弄清楚三极管的大概作用，比如是组成的震荡器电源电路或是控制板电源电路，在确认了这一方向以后依据电子器件的特点再明确可能是那种实际电源电路。
1）第一步
画出三极管的直流电路，三极管在它的大部分运用电源电路里都有直流电路。假如绘图全过程中发觉三极管沒有详细的直流电路，那麼该三极管很可能并不是工作中在变大、震荡等情况，反而是组成了一种独特的电源电路，如三极管式ALC（全自动脉冲信号操纵）电源电路。那样的分辨要有坚实的电路基础知识。
2）第二步
画完与三极管三个电动机相接的电子器件电源电路
3）第三步
将画出的手稿开展梳理，以便捷对电源电路原理开展剖析，假如电路分析中发觉突出的电源电路不正确，表明很可能是电源电路绘画不对，必须对比线路板开展核查。
三、电子器件的绘图方式
1、画出电子器件符号图片

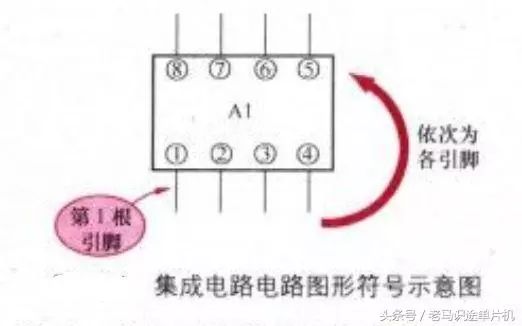

最先依据实体弄清楚所画电子器件有多少管脚，画出相对应引脚数的电子器件的符号图片，如下图所示
这是一个8根管脚的调心轴承直插电子器件，因此电源电路符号图片要画成调心轴承方式，并且是8个管脚，各管脚编号合乎一般绘图规律性，即从左下方起反方向方位顺序排序。
2、画出接地装置管脚电源电路

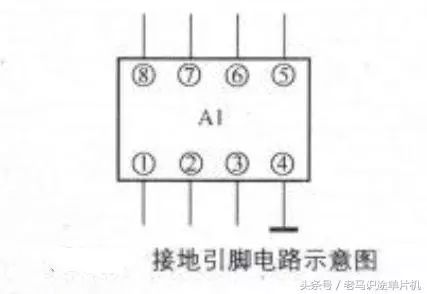

寻找接地装置管脚的办法是：电源电路关闭电源后，用数字万用表电阻器RX1档精确测量一根管脚与接地线中间的电阻器为0欧母，那该管脚便是接地装置管脚，在该管脚上画接地符号。如下图所示。
3、画出开关电源管脚电源电路
寻找开关电源管脚的办法是：线路板插电情况下，用数字万用表直流电压档精确测量各管脚对线路板接地线的直流电压，工作电压最大的管脚为开关电源管脚，在该管脚上画出开关电源 Vcc标记，如下图所示。
4、各自画出各管脚电源电路
画出其他各管脚电源电路的办法是：在电路板上寻找某一管脚，如1脚，沿1脚铜泊路线画出全部与1脚相接的电子器件的电路符号。

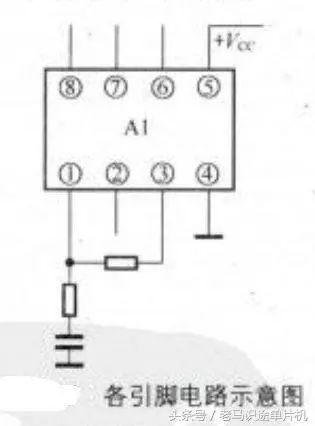

假如该引脚外电路中有串连电子器件。也应一一画出，直到画出一个相对性确立的原理图，如诗如画到接地装置端或开关电源端，或者与电子器件的另一个管脚相接，如下图所示。

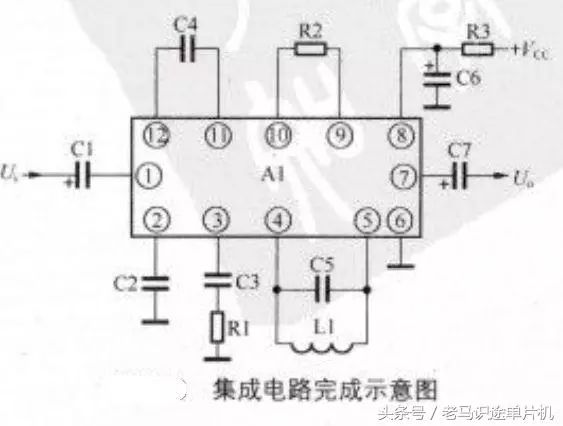

在画出电子器件的各管脚外电路以后，将原理图开展梳理，画成平常习惯性的怎么画，再依照从上而下、自从左往右的方位给电源电路中的各电子器件识别码，如下图所示。必需时还需要依据电源电路中电子器件的实体，查出来他们的规格和允差值。
