Pcb要做拼板的意义及好处?
九游会J9 浏览次数:2035 分类:IP67、IP68解决方案及产品 分类:行业资讯
pcb为何要拼板方式？针对顾客而言，pcb拼板方式是因为便捷软件；针对pcb生产生产厂家而言，pcb拼板方式是因为更快的提升家具板材的使用率，节省产品成本。
Pcb拼板方式方法一般有三种：V割(V-CUT)、纪念邮票孔以和中空联接条。下边我实际和大伙儿解读一下：

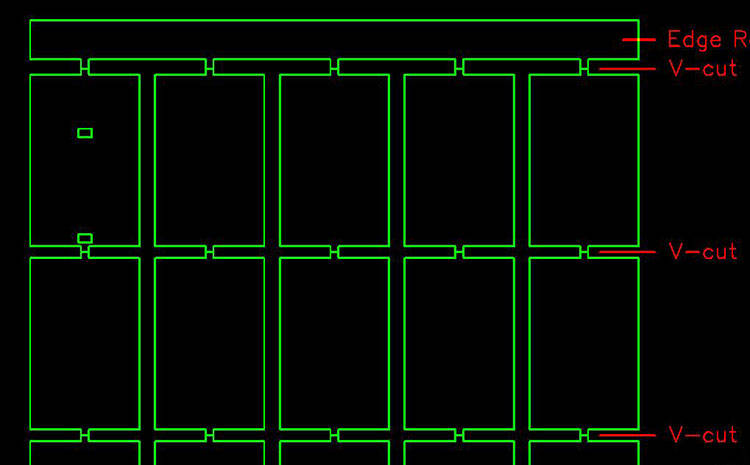

PCB拼板方式方法-V割
V割，又被称为V-CUT，在标准板中应用较多。V割是在一个木板的相接处画一个槽，只需将2个木板拼在一起，中间留些间隙就可以（一般0.4mm），但这个地方木板的联接就较为�。浅Ｈ菀钻希窗宸绞绞币�2个木板的边沿合拼在一起。V割一般全是平行线，不容易有弯折弧形等繁杂的布线，在拼版时尽可能在一条平行线上，V割线可以应用2D线放到全部层开展表明。
PCB拼板方式方法-纪念邮票孔
针对不规律的PCB板，例如环形的，V割是做不到的，这个时候就要应用到纪念邮票孔来开展拼板方式联接，因而纪念邮票孔一般在异型板中采用的较多。在2个木板的边沿根据一小块家具板材开展联接，而这一小块家具板材与二块板的接头处有很多小圆孔，那样非常容易掰断。掰断以后木板的边沿像纪念邮票的边沿，因而这类拼板方式方法被称作纪念邮票孔。
PCB拼板方式方法-中空联接条
中空联接条在有半孔加工工艺的木板中应用较多，是应用窄小的家具板材开展联接，和纪念邮票孔有一些相近，差别取决于联接条的衔接一部分更窄一点，并且两侧沒有过孔。中空联接条的拼板方式方法有一个缺陷：木板剥开以后会有一个很显然的突点。纪念邮票孔也是有突点，由于被通孔分离因此不太显著。有些人很有可能会感觉立即用纪念邮票孔不就好了，为什么还需要用中空联接条？这是由于在做四周全是半孔控制�？榈那榭鱿拢湍钣势笨缀蚔割都没法应用的，只有根据中空联接条在控制�？樗母鼋强沽�。
