在高新科技日臻比较发达的今日，坚信各位对电子产品也不生疏，电子产品的核心内容是线路板，而线路板则是由多种类型的电子元件很多组成，假如机器设备产生问题或是发生短路故障，原因绝大多数会产生在电子元件无效或是毁坏造成的。因此我今日就给各位提供一些恰当检验电子元件的方式 与方法，这种方式与方法全是电子维修工作人员在日复一日的检修操作过程中汇总累积出来的，供各位参照。
1．测整流器电桥电路各脚的正负极
数字万用表置R×1k挡，黑电笔接桥堆的随意管脚，红直流电流表依次测其他三只脚，假如读值均为无穷，则黑直流电流表所接为桥堆的导出正级，假如读值为4～10kΩ，则黑直流电流表所接引脚为桥堆的导出负级，其他的两管脚为桥堆的沟通交流键入端。
2．分辨晶振电路的优劣
先用数字万用表(R×10k挡)测晶振电路两边的阻值，若阻值为无穷，表明晶振电路无短路故障或走电；再将测电笔插进电压插口内，用手指捏紧晶振电路的任一管脚，将另一管脚触碰测电笔顶部的金属材料一部分，若测电笔氖泡泛红，表明晶振电路是好的；若氖泡没亮，则表明晶振电路毁坏。

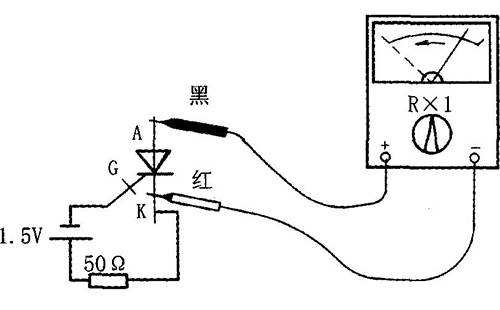

3．单边可控硅检验
可以用数字万用表的R×1k或R×100挡精确测量随意两方面之问的正、反方向电阻器，假如寻找一对极的电阻器为低电阻值(100Ω～lkΩ)，则这时黑直流电流表所接的为操纵极，红直流电流表所接为负极，另一个极其阳极氧化。可控硅一共有3个PN结，九游会J9真人可以根据测试PN结正、反方向电阻器的高低来辨别它的优劣。精确测量操纵极(G)与负极[C)中间的电阻器时，假如正、反方向电阻器均为零或无穷，表明操纵极断路或短路；精确测量操纵极(G)与阳极氧化(A)中间的电阻器时，正、反方向电阻器读值均应非常大；精确测量阳极氧化(A)与负极(C)中间的电阻器时，正、反方向电阻器都应非常大。
4．双向可控硅的正负极鉴别
双向可控硅有主电级1、主电级2和操纵极，假如用数字万用表R×1k挡精确测量2个主电级中的电阻器，读值应类似无穷，而操纵极与任一个主电级中的正、反方向电阻器读值仅有几十欧。依据这一特点，大家非常容易根据精确测量电级中间电阻器尺寸，鉴别出双向可控硅的操纵极。而当黑直流电流表接主电级1。红直流电流表接操纵极时所测量的正方向电阻器一直要比正向电阻器小一些，由此大家也非常容易根据精确测量电阻器尺寸来鉴别主电级1和主电级2。

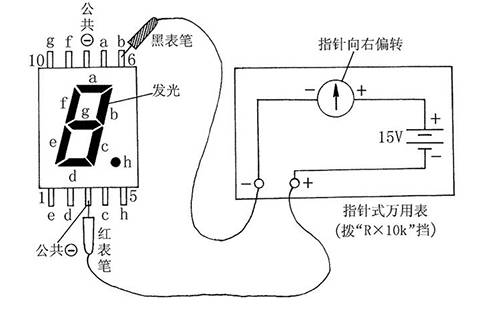

5．查验闪光数码显示管的优劣
先将万用电表置R×10k或R×l00k挡，随后将红直流电流表与数码显示管(以共阴数码显示管为例子)的“地”引出来端相接，黑直流电流表先后接数码显示管别的引出来端，七段均应各自闪光，不然表明数码显示管毁坏。
实际上在日常生活中也有大量的办法去检验电子元件的优劣，但这种是大家日常日常生活常用的五种电子元件的检查方式与方法，假如仅仅日常的电子产品，这五种方式也充足大伙儿去辨别电子元件的优劣啦，假如再深入了解，所须要的检测仪器很有可能就并不是那么普遍了，期待文中的检验方法能幫助到您！
