仪器设备优良的接地装置对仪器设备的使用期限及其实际操作工作人员的安全系数都尤为重要，文中计划是二天的技术性共享，为了更好地让九游会J9真人更快的了解，如今放进同一天。
Part1正确对待仪器设备的接地装置
坚信许多技术工程师在仪器设备的应用全过程里都很有可能遇过仪器设备机壳麻手的状况。乃至在平常应用笔记本，或是别的家用电器，都是有很有可能有这一状况产生。有的人觉得，这也是因为走电造成的。实际上，仪器设备机壳麻手主要是因为仪器设备接地装置欠佳造成的。
1接地装置不好会导致哪些毁坏？
这是一个接地装置欠佳导致仪器设备毁坏的案例。这也是一台是德科技的开关电源。大家将仪器设备机壳开启，发觉仪器设备的GPIB插口早已损坏了，细心看得话可以发觉，有一些针角早已融化了。
而联接仪器设备的GPIB卡呢？拆卸后发觉，本应是翠绿色的线路板早已被损坏变成灰黑色。接地装置欠佳为什么会对设备导致这般大的�：δ�？
2仪器设备机壳通电的原因
缘故就在开关电源过滤器上。这一元器件存有绝大多数的仪器设备中，用于滤掉220V电压中的杂讯。
把开关电源率波器变大，大家能见到其电源电路电路原理图。左边是220V的电源插头，左右两边各是火线和零线，他们中间的工作电压差为220V，E点是电源插头中的接地线。右边的前后两边一样是仪器设备端火线和零线，他们中间的工作电压也是220V，E点则是大家仪器设备的机壳。
假如仪器设备机壳和开关电源电缆的接地线触碰优良，那麼图内这两个过滤电容器，可以滤掉电压中的噪音。可是一旦仪器设备机壳和电源插头的接地线断掉，而这两个电容器容值相同得话，这两个电容器便会变成分压电容器。仪器设备的机壳，也就带了220V工作电压的一半，也就是110V的交流电流。这时实际操作工作人员触碰仪器设备的塑料外壳得话，便会被110V的交流电流打进。

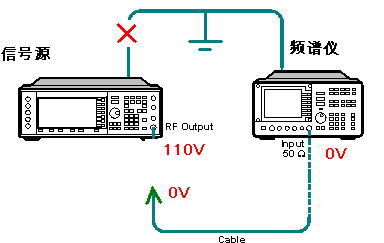

再看来一个仪器设备联接的实例，图内的频谱分析仪一切正常的接地装置了，而信号源却沒有接地装置。那样的话，信号源的机壳就带了110V的交流电流。这时假如应用微波射频电缆将频谱分析仪和信号源联接得话，会毁坏仪器设备吗？
一切正常联接得话，是不容易的。由于信号源机壳的110V工作电压会根据N型电缆的外侧，导到频谱分析仪的机壳，再根据频谱分析仪的机壳，导到电源插头的接地线中来到。但是大家担忧的是，假如在联接电缆的过程中沒有水准指向，N型电缆的外壳，触遇到了信号源的机壳，这时110V的工作电压会根据电缆的外壳，导到频谱分析仪和射频器件中去，造成频谱分析仪的好几个配件毁坏。
接地装置欠佳得话，一样的常见故障会出现在GPIB，串口通信和USB口等全部联接端口号处。
3接地装置不好的缘故
伴随着咱们我国在国家电网基本建设上的发展，配电品质及其开关电源接地装置基本上就不存在的问题。那仪器设备接地装置欠佳是由哪些造成的呢？较大缘故我觉得是利用了不好的插排。
下左图是旧国标底插排，又被称为万用插排；下图则是国家标准的插排。旧国标底插排插口相对较大，关键为了更好地便捷各种规范的电源插头可以插进。在应用了一段时间以后，內部簧片非常容易松脱，导致电源插头和插排中间沒有充足联接，进而造成仪器设备接地装置欠佳。
第二个缘故则是利用了伪劣插排。大家将二种不一样的插排拆卸。发觉性价比高的应用的是0.5mm的锡青铜做成，可以应用5000次以上。而伪劣插排应用的是0.4mm的紫铜镀镉，是用几回以后，扶持力就缩小了。而插排的电缆也是有较大不一样。性价比高的插排应用的铜心线太粗，而伪劣的插排应用的铜心线十分细，非常容易断裂而导致仪器设备沒有接地装置。
导致接地装置不好的第三大缘故便是电源插头。大家选择应用下面的图正中间上边的国标电源线。别的的美国标准、国际英标、欧标底也不提议应用。缘故便是，她们的接地装置柱比国标电源线要粗，必须应用万用插排，而插排在应用了这种电源插头以后，內部的簧片就非常容易松脱了。
因而，只需略微留意试验室里的开关电源插排与电源插头，就能有效的避免仪器设备接地装置欠佳，防止仪器设备的毁坏。
Part2分辨仪器设备接地装置的三个方式
知道仪器设备接地装置欠佳引起的伤害，及其如何应对仪器设备接地装置欠佳。大家再给各位讲解三个分辨仪器设备是不是接地装置优良的方式。
1应用电源插座检测器
图内表明的便是电源插座测试器。将这种电源插座测试器插进插排以后，依据对应的显示灯，能分辨该插排的开关电源布线是不是优良。如果是缺接地线，测试器会表明为正中间灯亮了，两边没亮。
必须留意的是：测试器左下角的环保按键是检测漏电保护器电源开关是不是工作中常规的，按住后会造成电源电路维护电源开关的全自动断电。在按住此按键前，一定要注意先将仪器设备以及他大功率电器先关掉。
2应用试电笔
很有可能很多人说到接地装置欠佳最开始想起的便是应用试电笔。九游会J9真人可以应用试电笔立即测试设备机壳的金属材料一部分。图内的试电笔上，110V的标示灯亮，表明仪器设备机壳最少带了110V的交流电流。此仪器设备沒有接地装置，必须造成留意，这时假如触碰仪器设备机壳，会被触电。
3应用数字万用表
将数字万用表调至交流电流档，联接仪器设备电源插头的接地线和零线。大家提议接地线和零线中间的工作电压差在0.5V到2V中间。
必须留意的是，假如接地线和零线立即的工作电压差为0，则有可能是电焊工将接地线和零线在了一起，送至配电柜的零线端。这时的具体情况是沒有接地线，十分风险。因而大家提议接地线和零线中间的工作电压差在0.5V和2V中间。
以上是三种简易的办法来分辨试验室的接地装置情况。在接地装置优良的情形下，仪器设备可以防止很多不必要的毁坏。
