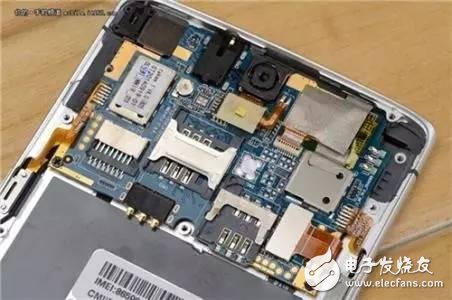

手机上电源设计改进声频特性应当：
慎重考虑到最底层整体规划。理想化的最底层整体规划应把不一样种类的电源电路区划在不一样的地区。
尽量应用音频信号。含有差分信号键入的声频元器件可以抑止噪音。音频信号正中间一般是不可以加接地线。由于音频信号的运用基本原理最重要的一点就是运用音频信号间互相藕合所产生的益处，如 磁通量清除 ，抗噪工作能力等。若在中间加接地线，便会毁坏耦合效应。
差分信号对的走线有二点要留意，一是两条线的尺寸要尽可能一样长，另一点是两条线的间隔（此间隔由差分信号特性阻抗决策）要一直保持不变，也就是要维持平行面。平行面的形式有二种，一种为两条线走在同一布线层（side-by-side），一种为两条线走在左右邻近双层（over-under）。一般以前面一种side-by-side完成的方法较多。
防护接地装置电流量，以防止数据电流量提升数字集成电路的噪音。大部分， 将模/数地切分防护是对的。 要留意的是数据信号布线最好不要越过有切分的地区， 也有不必让开关电源和数据信号的流回电流量途径转变很大。数学模型数据信号布线不可以交叉式的规定是由于速率偏快的模拟信号其回到电流量途径会尽可能顺着布线的下边周边的地流到模拟信号的根源，若数学模型数据信号布线交叉式，则回到电流量所形成的噪音便会产生在数字集成电路地区内。
数字集成电路应用星状接地装置。声频功率放大电路的电流量使用量一般非常大，这很有可能会对他们自身的接地装置或其他参照接地装置有不良影响。
将电路板上未用地区都变为接路面。在数据信号布线周边完成接地装置遮盖，以根据电容耦合把电源线中不必要的高频率动能分配到地面。
手机上电源设计改进声频特性不应该：
在板上应用混和电源电路。虽然手机上的微波射频区一般都被觉得是仿真模拟的，但从微波射频区藕合到声频电源电路中的噪音会被解调为能听获得的杂声。
仿真模拟模拟信号走线太长。过长的仿真模拟音频连接线�：苡锌赡芑嵩馐苁莺蜕淦档缏返脑胍粲跋臁�
忘掉接地装置控制回路的必要性。接地装置不好的操作系统会发生比较严重失帧、噪音、串频及其微波射频抗扰工作能力劣等问题。
终断数据电流量的当然控制回路。这一途径造成的环城路总面积最少，可减少无线天线�：偷绺衅餍в�。
忽略了要将旁路电容尽置放在很有可能贴近其要旁通的开关电源引脚的部位。
