创作者企业：西北工业大学航海学院
作者介绍：任刘珍，女，博士研究生，主要是针对流动性减阻与流动性操纵科学研究。
国家自然科学基金：自然科学基金新项目（51679203）；基本研究新项目（JCKY2018*****18）；科学技术工业生产深海引控技术革新核心创新基金项目支助。
摘 要??超疏水表层在水中可以拘束充气膜层，把一部分非均相触碰页面变化为液气触碰页面，并在液气页面上造成速率移动以减少移动摩擦阻力，是一种新型的高效率减阻方式。从超疏水表层湿润特点考虑，关键分析了超疏水表层水中减阻研究现状，剖析了超疏水表层液气页面平稳保持的具体技术性方式。最终，得出了提高液气页面可靠性的潜在性提升方式，能为超疏水表层水中减阻技术性的发展壮大给予参考。
关键字??超疏水表层；减阻；充气膜层；湿润；液气页面
引 言
伴随着深�？⑸杓坪秃７谰质频淖洌谖夜詈Ｔ擞玫厍中蚝５�、远海拓宽，提升远航行技术性刻不容缓[1-2]。减阻是完成船只和出航器远路程的一条关键技术性方式。依据基础理论测算，将出航体摩擦阻力减少10%，在电力能源和船速等标准不会改变的情形下，航行可提升11.1%[1]。已经有水中减阻技术性包含超空泡、管沟表层、软性边界层、超疏水表层、微汽泡、高分子材料添加物等[3-5]。
超疏水表层减阻方式可选用表层装饰或喷涂技术，根据在船只和出航器外表层产生具备特殊亲水性多孔结构层，来完成水中减阻，具备简单、经济发展及深海耐污作用的优势，在海洋技术等有关行业潜在性运用普遍[4,6-7]。文中在详细介绍超疏水表层湿润特点的根基上，具体描述了超疏水表层水中减阻的研究现状，并汇总出超疏水表层液气页面平稳保持的技术性方式。最终，未来展望了超疏水表层水中减阻科学研究的关键方位。
1??超疏水表层湿润特点
图1? 不一样表层出液触碰形状
当出液在偏斜表层静止不动时，出液前面和尾部的表面张力并不相同。慢慢扩大边界层倾角使出液处在临界值滚动情况时，出液前面的表面张力称之为前行角，出液尾部的表面张力称之为倒退角，二者之差称之为表面张力落后。一般超疏水表层的表面张力超过150°，表面张力落后低于5°。
具体固态表层通常具备一定的表面粗糙度，出液在具备单极多孔结构不光滑表层上的湿润情况可以分成2种[6]：1）多孔结构阻拦水入侵其间隙中，进而在非均相中间产生中断的液气页面，相匹配为Cassie情况，如下图1（c）所显示；2）多孔结构顶端液气页面被毁坏，水入侵多孔结构间的缝隙中，相匹配为Wenzel情况，如下图1（d）。超疏水表层具备极低表面和不光滑多孔结构2个特性，其制取关键根据2种方式：1）在具备较高表面的不光滑表层上开展低表面成分的装饰；2）在低表面边界层上搭建定量研究不光滑构造。现阶段，科技人员已发展趋势出一系列制取方式，并将超疏水表层运用于水中减阻等研究领域[4,7]。
2??超疏水表层水中减阻研究现状
2.1??海外研究现状
超疏水表层减阻科学研究追朔高于一切世纪初。1999年，Watanabe等[12]根据精确测量内腔涂敷疏水性氟乙烷的圆钢管和方管中的速率截面与损耗，发觉层.流情况时可减阻14%。接着，Tretheway等[13]在超疏水微安全通道实验中发觉，在有减阻的超疏水边界层上存有显著边界层移动状况，移动速率占流行速率10%，并觉得边界层移动是其减阻的根本原因。2004年，Min等[14]选用立即有限元分析方式（DNS），进一步科学研究了渗流标准下移动对减阻的危害。結果发觉，流入移动会导致势流中涡量减少，摩擦阻力减少；但增加展向移动时主要表现为增阻。由此可见，超疏水界面上形成的移动效用是其减阻的关键诱因。
在超疏水表层移动流动性原理分析层面，Rothstein等[15]在获取液气页面轮廊基本上（如下图2（a）所显示），于2005年[16]选用micro-PIV技术性，对Re<1 000时超疏水微安全通道内层.流流动性开展了细腻检测。結果发觉，超疏水表层存有的液气页面是造成移动状况和减阻的根本原因；且在液气页面核心处移动速率可达流行平均速率的60%，如下图2（b）所显示。2009年，Rothstein等[17]对渗流情况下超疏水表层的仿真模拟强调，超疏水表层存有的液气页面能造成丰厚移动速率，最大可达流行平均速率的75%，较大预估减阻量达40%。2016年，Hokmabad等[18]根据检测超疏水表层有没有充气膜时的势流特点，再度确认平稳的液气页面能造成边界层移动状况。因而，长期保持的液气页面是造成丰厚移动的必要条件。

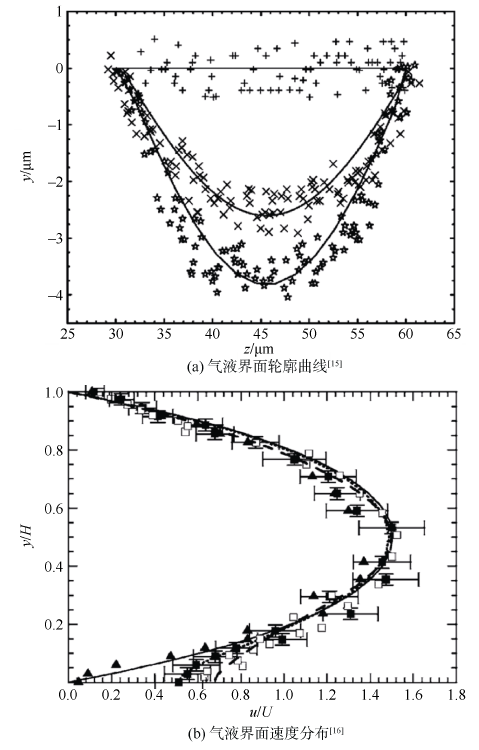

图2? 超疏水表层液气页面轮廊及极限速度結果?[15-16]
受流动速度、压力等原因�：Γ杷聿愕囊浩趁娣浅Ｈ菀资Ш�、毁坏。2006年，Truesdell等[19]检测了低流阻情况下（Re为1.5~75）超疏水矩形框微槽型圆柱体电机转子周边的势流，发觉当界面张力不能阻拦液态湿润超疏水微槽时，液气页面（Cassie情况）会消退。2013年，Aljallis等[20]在超疏水平板电脑拖移蓄水池实验中发觉，衔接情况时（105<ReL<106），边界层上充气膜层可以留存，减阻约30%；但渗流情况下（106<ReL<107），充气膜消退，
摩擦阻力扩大。Dilip等[21]在2015年检测了不一样气体压强标准下超疏水表层液气介面的状态和管路的损耗。数据显示，空气压力情况下，液气页面会从凹痕中成长并外突至流动性剪截毁坏，损耗先提升后保持稳定，展现增阻（图3（a））；正压力标准下，液气页面慢慢变�。鸷南燃跎俸筇嵘瓜旨踝瑁ㄍ�3（b））。2017年，Hokmabad等[22]运用高像素PIV技术性科学研究了不一样情况下超疏水多孔结构表层液气介面的变化趋势。检测发觉，低流阻和过饱和水有益于增加超疏水表层充气膜的使用寿命，而水里颗粒的加上会减少其使用寿命，减少力度乃至达到50%。不难看出，亲水性表层的液气页面受外部要素�：Ψ浅Ｈ菀资Ш饣倩担贾鲁杷聿慵踝杓跎倌酥廖扌�。

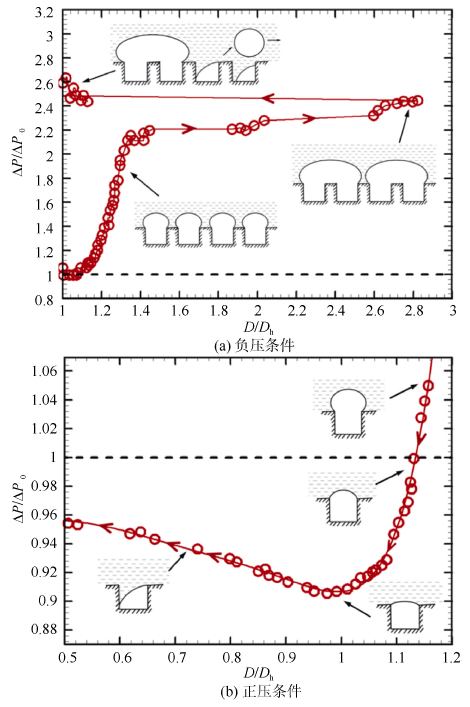

图3? 不一样工作压力标准破气液页面形状及相匹配损耗转变[21]
2.2??中国研究现状
1996年，田军等[23]在中国最开始进行了低表面镀层水洞减阻实验，并得到超出18%的减阻量。接着两年里，她们又报导过数轮低表面镀层减阻、减噪实验。但该阶段，很少有别的专家学者的跟进科学研究报导。2006年，余永世等[24]根据层.流情况下超疏水表层摩擦阻力和附面层检测发觉，边界层存有充气膜的超疏水表面减阻，并存有显著移动状况；而无充气膜的表层沒有减阻。这也表明超疏水表层的充气膜层是造成移动的缘故。2010年，姚朝晖等[25]运用纳米碳管搭建出具备微结构二级结构的与众不同超疏水表层，在长140 ?mm的矩形框横截面槽道实验中发觉其层.流减阻实际效果可达36.3%。2013年，其进一步检测发觉，这种超疏水表层的渗流减阻实际效果乃至好于层.流实际效果，减阻率达到53.3%[26]。黄桥高[27]根据水洞检测了涂敷亲水性镀层出航器实体模型的压力特点，较大得到超出20%的减阻率。2013年，宋保维等[28]在中船重工集团七〇二所进行的超疏水形环减阻实验提升了传统式管路试验的限度限定。結果一样发觉，大部分超疏水镀层在低流阻时（Ren<3.5×106）有减阻实际效果；而随流阻扩大，减阻快速变弱，乃至增阻。2014年，宋东和Rothstein等[29]协作进行的超疏水微安全通道减阻实验则进一步表明，当多孔结构均值限度小于61 ?m时，内腔处在Cassie情况，减阻明显；但多孔结构规格扩大后，充气膜慢慢消退变化为Wenzel情况，减阻无效，再度确认多孔结构是�：Τ淦た煽啃缘闹饕�。
在超疏水表层充气膜/液气页面科学研究层面，解辉等[30]在2009年根据对纳米技术安全通道内汽泡健身运动的分子动力学仿真模拟发觉，亲水性边界层上汽泡坐落于安全通道正中间，超疏水边界层时汽泡则坐落于边界层周边。这从分子结构限度证实，超疏水边界层有益于完成气相色谱粘附。接着卢思等[31]选用VOF方式，对安全通道内腔逸出汽泡的产生、生长发育及摆脱开展了仿真模拟，从连续介质限度上表明，超疏水性有益于气相色谱在物面上的溶合和停留。2014年，任峰等[32]在仿真模拟渗流情况下旗盘状超疏水多孔结构上的汽体保存实际效果时发觉，当Re?< 15 000时汽体保存优良，但Re?≥ 20 000后液气页面逐渐毁坏，流水进到多孔结构。2015年，北大段慧玲等[33]选用共聚焦显微镜，科学研究了不一样工作压力自然环境下静水里的超疏水标准多孔结构内气液页面的影响方式，并明确提出抑止液气介面的非对称加密毁坏能明显提升其可靠性，如下图4所显示。
图4? 超疏水多孔结构内气液页面的对称性（a-d）和
非对称加密（e-h）毁坏方式[33]
同一年，胡海象等[34]在人力激起渗流情况下，根据观察超疏水表层充气膜和势流发觉，水速小于1 m/s时表面平稳保持充气膜，并变弱渗流猝发抗压强度；且水速为0.4 m/s相匹配减阻最好，这时移动长短可达18.3 ?m，减阻约14.2%。
段慧玲精英团队在2016年进一步科学研究了超疏水表层液气页面不一样侵润情况和影响因素，汇总了液气介面的进化体制[35]。
从以上报导看来，超疏水表层减阻实效性和气液页面上的移动状况已获得充足确认。与此同时，较高水速、气体压强等情况下，充气膜消退和减阻无效问题也逐渐接受一些专家学者关心。因而，超疏水表层液气页面平稳保持问题亟需探寻。
3??超疏水表层液气页面平稳保持专业技术总结
3.1? 超疏水表层汽体填补技术性
在超疏水表层汽体填补方式层面，包括汽体引入、原点胀气、气体溶解度调整等。在其中，汽体引入是更为简易和最好的办法。早在2000年，Fukuda等[36]就将人力换气与超疏水表层融合，在模型船底端产生大规模充气膜，結果得到超出40%的减阻实际效果。2017年，胡海象等[37]根据人力换气的方式，完成了剪截流动性下超疏水表层损害汽体的动态性填补，数据显示：当超疏水表层在水中修复至Cassie情况时，边界层涡量及剪截率低，检测所得的较大移动长短为21.43 μm，相匹配较大减阻量约20%。
原点胀气的构思较多。比如，Kim等[38]在2012年明确提出运用水的电解的方式完成超疏水表层充气膜修复的构思，在超疏水表层完成反向湿润并平稳保持了其减阻实际效果。2014年，朱晓谷等[39]也根据在超疏水表层的凹痕状多孔结构内置放小型电级，促使水在进到凹痕内产生电解法并造成汽体，完成充气膜保持，如下图5（a）所显示。2016年，Saranadhi等[40]在泰勒-库埃特流动中的超疏水电机转子表层引进Leidenfrost效用以构建充气膜，当试验流阻处在26 100~52 000范畴时，結果得到80%~90%的减阻率。Panchanathan等[41]在2018年明确提出运用双氧水催化反应溶解形成的氢气填补超疏水表层损害的汽体（如下图5（b）所显示），并在泰勒-库埃特流动中观察到超疏水表层充气膜的修复。
气体溶解度调整关键根据更改势流气体压强完成，气体压强减少促使气体溶解度降低，势流中融解的汽体得到进行析出。Verho等[42]在2012年根据调整部分气体压强完成了超疏水表层充气膜的修复。Huynh等[43]科学研究了加缓解压力环境下超疏水表层充气膜的坍塌和发育全过程。2017年，Ling等[44]根据试验科学研究了气体压强与流水对超疏水表层充气膜融解的�：�。试验表明，缓解压力和进入汽体饱和状态水均能促使超疏水多孔结构内的汽体生长发育，且流水可提升汽体传送速度。

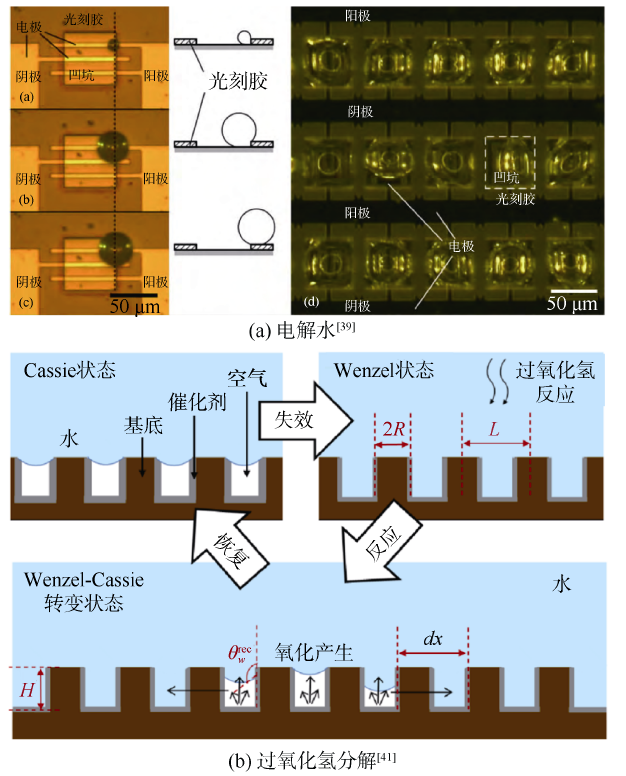

图5? 超疏水表层原点补气补血方式
3.2 ?超疏水表层多孔结构管控技术性
研究发现，具备T形凹角多孔结构的跳虫表层具备较强的疏水性和一定的疏油溶性[45]。受此启迪，Liu等[46]在亲水准板表层生产加工出类似跳虫表层的多孔结构，結果发觉该多孔结构的凸模有益于液气页面钉扎在多孔结构顶部并保持充气膜，完成Cassie情况。Taghvaei等[47]将跳虫表层多孔结构拘束构思进一步扩展，将原材料多孔结构多极化，根据在μm构造內部结构纳米技术构造，产生复合型多孔结构表层，完成了非均相触碰总面积的减少和气液页面可靠性的提升。2014年，王宝等[48]也设计了具备独特展向管沟的超疏水表层，发觉这类管沟不但可在剪截功能下最大限度地阻拦汽体外流，还能造成微空泡化状况对超疏水表层汽体开展填补，最后得到15%的速率移动。
为了更好地完成超大尺度充气膜的拘束，2016年，胡海象等[49]根据结构亲疏有别水两色表层产生湿润阶跃，造成管束固-气-液三相触碰线挪动的拘束力，完成了mm限度充气膜的保存。2017年，胡海象等[50]在转动圆柱体表层上运用湿润阶跃效用保存了亚mm薄厚的持续气环层，在无外界汽体不断填补的前提下，该方式得到较大77.2%的减阻实际效果，且减阻率基本上不随检测流阻转变。如下图6（a）所显示，深蓝色深灰色两色表层，深蓝色表明亲水性，深灰色表明超疏水。胡海象等[51]在2018年根据分子动力学仿真模拟方式进一步科学研究了湿润梯度方向和边界层多孔结构对液气页面湿润及移动个人行为的干扰规律性，并剖析了湿润阶跃拘束充气膜的原理。

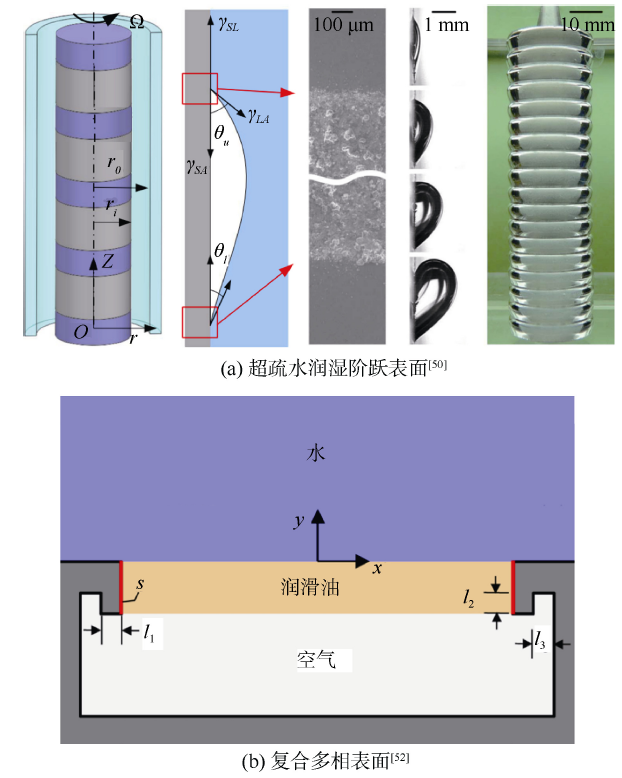

图6? 新式减阻表层构建
对于超疏水表层汽体融解的问题，2016年，Hemeda等[52]明确提出了新的液气页面保存构思，如下图6（b）所显示。她们根据在多孔结构上方保存1层浮油，减少多孔结构底端汽体的融解量，并产生气-油-水三相触碰页面。基础理论分析表明，这种构造设定有益于液气介面的平稳保持，且三相复合型页面的移动长短随油黏度的提高而慢慢提升。
结语
超疏水表层减阻技术性是一种具备宽阔应用前景的新式高效率水中减阻方式。现阶段学者早已获得了超疏水表层水中减阻规律性，深层次揭露了其中在减阻原理，但对超疏水表层存有的液气页面失衡毁坏问题仍欠缺合理解决方案，尤其是渗流或高剪切流功效情况下的充气膜保持问题。因而，将来应当在创建超疏水表层液气页面可靠性规则的根基上，探寻超疏水表层液气页面长时平稳保持方式。潜在性的工艺提升方式包含：1）汽体动态性填补方法，如运用人力换气、水的电解、化学变化等填补汽体；2）网络拓扑结构提升方法，如外部经济构造管控、宏观经济湿润阶跃构建；3）拆换平稳减阻物质方法，如将汽体替换成低黏液体以降低汽体融解和蔓延；4）多减阻基本原理藕合方法，如超疏水与标准管沟或添加物等别的减阻方式藕合。
论文参考文献（略）
