九游会J9·官方网站
现阶段，为减轻木料供求不够，完成劣材优用，处理木料吸湿性吸湿、规格形变、腐烂害怕等问题，可扩宽木料的主要用途。在“生物体启示下”，有专家学者将仿生技术超疏水定义引进到木料表页面改进行业，扩宽木料的额外运用作用。
在仿生技术超疏水原材料搭建全过程中，大自然为九游会J9真人给予了大批量的仿生技术目标，例如“荷叶效应”、“花朵效用”等。依据仿生学基本原理，在木料表层开展仿生技术功能性改进，不但提升木料所具有的特点，还授予木料新特性。
因而，木料表层的仿生技术多功能性改进一方面改善和提升木料以及相对应商品的原有特性，包含防腐蚀、阻燃性、规格平稳 、耐磨性；另一方面授予木料新的仿生技术作用，包含自清理、超疏水、生物体粘附、相变储能等特点。
伴随着仿生技术超疏水木料方面的发展趋势，了解并搭建精准的微结构结构设计与超疏水性的关联具备核心实际意义。伴随着表层侵润性科学研究的迅速发展趋势，出液的一些奇特浸润现象和页面分子式为表层具有的侵润性基础理论产生驱动力，?如陈氏方程式、WenzeL 实体模型、Cassie?Baxter模型等。
因此，浙江农林大学孙永兴，杨玉山等试着表明一些基本要素，并给予理论来源以阐释仿生技术多功能性超疏水木料外表上与众不同的湿润特点，以加快木料表层仿生技术多功能性改进的进步与运用，进而为搭建新式高效益的仿生技术超疏水木料，宽阔木料全新升级的可用行业，扩展其实体化升值运用范畴。
?
1 仿生技术超疏水木料表层独特侵润性设计方案的基本理论
1.1 仿生技术超侵润行业的发展趋势
1.1.1 大自然中的超疏水状况的发觉
大自然生物体经数十亿年的弱肉强食和适者生存，其表层微结构结构设计与多功能性已几近极致。以润滑性为例子，现阶段已公布的很多仿生技术页面原材料，展示出相近或超过大自然生物的奇特特点。如菏叶表层的出液可以随便、随意地滚下来，并可降低其表层上的污染物质颗粒物，产生清理的表层，即“荷叶效应”。而Barthlott等和Neinhuis等研究发现，这种情况主要是菏叶表层的微结构构造及其亲水性蜡层相辅相成的結果。之后，Lin等发觉菏叶表层具备微结构分层次构造，且菏叶表层每一个乳突上具备支系状纳米技术褶子。受“荷叶效应”启迪，Chen等生产制造的类芋头叶微结构构造木料具备超顺磁、超疏水特点。Lin等科学研究稻子叶表层微结构乳突构造的定项排序产生的槽棱构造能使其表层具备翻转各种各样。近些年，邱宇辰等发觉花生叶表层的微结构构造授予它高粘附超疏水性；Chen等研究发现猪笼草顶瓶周边的一级和二级切向脊的标准多孔结构，具备较好的各种各样和两亲超泥泞不堪特点。除此之外，仙人球表层多尺度管沟构造上遍布的锥型棘刺可完成水蒸气的高效率搜集与运送；蜘蛛网表层周期时间排序的纺锤体?连接构造使细微出液完成定项输运；槐叶萍表层蛋型构造与纳米技术果蜡结晶使出液在尾端具备吸水性，而别的一部分为超疏水性；红玫瑰花表层微结构乳突构造及乳突顶端的纳米褶子完成固?液滞后效应；蚊虫复眼与众不同的多尺度构造、水黾脚部上独特排序的微纳米技术多尺度构造毛绒及其护墙板厂家脚部的微结构构造授予它具备超疏水特点。综上所述可获得，这种独特超湿润状况的发觉为仿生技术作用超疏水木料给予理论来源，其微纳构造与低表面成分协同效应的結果恰好是搭建超疏水表层的必需要素。因而，超疏水表层微结构产品结构设计的一般标准：1）对低表面原材料表层开展微结构构造不光滑化；2）在不光滑的微结构构造表层开展低表面原材料热聚合改性材料解决。
1.1.2??超浸泡模式的发展趋势
超侵润原材料因其特有的润滑性而备受关注，而操纵其表层有机化学构成和多尺度微结构构造，是搭建超浸润性页面原材料的重要。近些年，有许多科学研究专家对大自然生物的独特润滑性原理开展讨论，再次激发科研工作者对这一方面的兴趣爱好。超侵润原材料的侵润性科学研究及其润滑性的二元协作，在自清理、耐腐蚀等行业具备关键运用使用价值，并对当今社会甚至科研行业均造成巨大�：�。此外，超浸泡管理体系也逐步发展趋势并开拓更新行业，包含防覆冰、防雾镜、体细胞捕获、防生物体污渍、油／水分离出来、翠绿色打印出传感器及其电力能源转换等，因而，根据研究大自然中生物的本征侵润特点，加速了人工合成超侵润思想体系的发展趋势。可是，现阶段依然存有下列问题：1）在基础研究中，还要进一步从原子或分子限度等更小规格阐释并进入探寻固态表层的浸润现象，得到新的基础理论和定义，并进一步完善超浸泡管理体系中的64种本征侵润情况及其组成侵润情况；2）在具体运用中，还必须处理一大批目标导向的现代化运用，以造成重要具体使用价值。
1.2 超疏水表层的侵润性原理

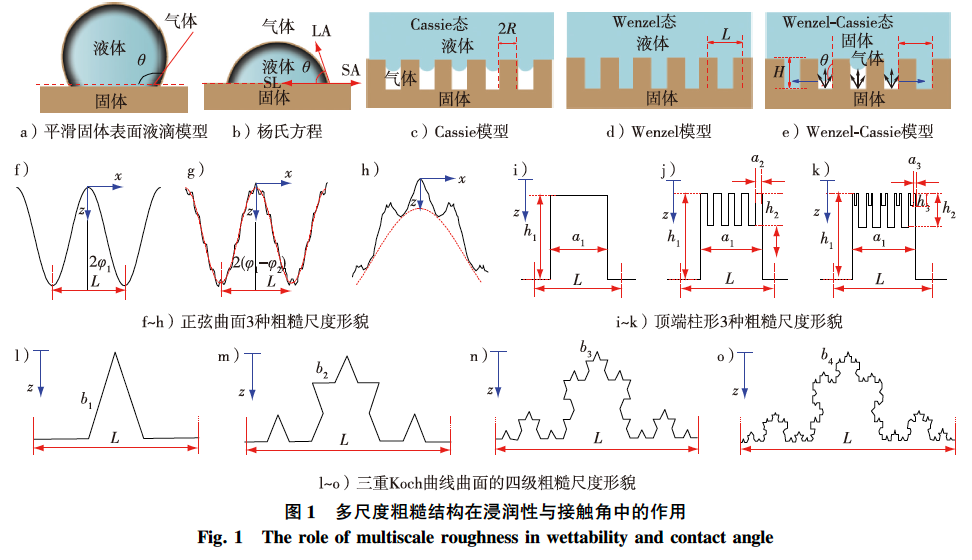

为进一步科学研究仿生技术超疏水木料表层的搭建，对表层湿润状况的基础知识开展阐释不可或缺。陈氏方程式是一个基本上的、經典的湿润实体模型，用它测算理想化表层上的静态数据表面张力值十分合理，而所说的表面张力就是指固态水准表层与固?液接触面的断线与彼此的交角（图1a、b）。
当光滑固态表层出液做到稳定时，固、液、气三相界面张力也逐渐做到均衡，固态表层表面张力与三相表表面张力中间的尺寸关联（?陈氏方程式，?图1b）如式1所显示：

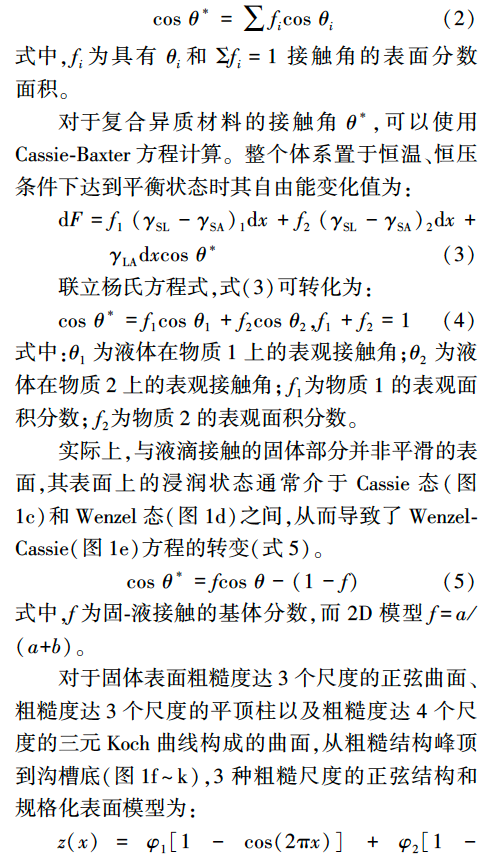

式中：γSA为固?气页面间的活化能；γSl为固?液页面的表面张力；γla为气?液页面表面张力；θ为该固态表层的表面张力。为测量和表现不光滑表层的侵润性，?Cassie等在1944年得到可以阐释复合型异质性表层的表面张力落后方程式：
式中：φ为归一化的震荡力度；x为归一化的企业�？楹诵牡乃骄嗬耄籲为一个整数金额，决策了每一个表面粗糙度标尺的光波长，字符数字表示表面粗糙度的持续识别码。固态表层液态渗入其管沟内的全过程比较复杂。假定不光滑管沟内的液?气页面均值为平面图，每一个给出的液态渗透试验为ｚ，当出液彻底渗入不光滑管沟时，Cassie?Baxter方程变成Wenze方程式。因而，在匀称的湿润情况下，出液会自发性产生WenzeL表面张力，使动能降到最低。从动能的方面看来，根据基础理论证实该表面张力应当产生WenzeL表面张力θ*W或Cassie?Baxter表面张力θ*CB。当以上异质性侵润情况是液／液／固三相管理体系中的液／高效液相，是2个互不相容的两相，在其中，高效液相1为L1，高效液相为L2，固态表层固相为S，气相色谱为V。引进陈氏方程式获得3种管理体系侵润性：

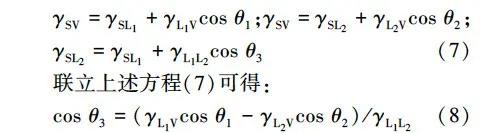

式中：θ1为在空气中液态1在液体表层的表面张力；θ2为在空气中液态在液体表层的表面张力；θ3为在液态1中液态2在液体表层三相管理体系表面张力。
由陈氏、WenzeL、Cassie?Baxter方程及其表面张力涡流损耗状况中间的固?液相互影响的重要数据模型可获得，出液很有可能落在光滑或是不光滑的微结构构造表层做到疏水性能，与此同时也很有可能在外部标准下深陷微结构构造底端做到复合型侵润触碰情况，也是有很有可能深陷微结构构造一部分空隙中做到侵润性亚稳态触碰。
2 仿生技术多功能性超疏水木料表层微结构产品结构设计标准
2.1 仿生技术超疏水木料微结构构造制取构思
近些年，根据物理学、有机化学、生物体和机械设备等多种方式对木料表层开展功能性改进，提升木料的防水特性，提高木料规格可靠性等附加特性。而多功能性超疏水木料表层涂膜的制作构思大致有3种：
1）对低表面原材料表层开展微结构构造不光滑化；
2）在不光滑的微结构构造表层开展低表面原材料热聚合改性材料解决；
3）一步／一锅法进行微结构构造不光滑化和低表面原材料热聚合改性材料解决。
?
2.2 仿生技术超疏水木料微结构构造的搭建
针对仿生技术超疏水木料，可根据纳米技术印压技术性在其表层立即搭建微结构不光滑构造，进而获得超疏水表层。如杨玉山等根据模版包装印刷法在木料表层搭建类玫瑰花表层的微结构构造，进而使木料表层具备高粘附超疏水性。该科学研究证实，根据选用纯植物做为模版，可迅速有效地拷贝特殊不光滑构造制取超疏水表层，但该方式没法对制取的不光滑构造开展人为因素管控。而张康康等最先在木料表层搭建TiO2微结构构造，再运用低表面原材料FAS?17对它进行热聚合改性材料解决。与此同时，有科学研究专家学者运用等离子离子注入、超低温水热法及其胶体溶液?疑胶法等对木料表层开展不光滑化，再用大链氟氯硅烷实验试剂装饰该不光滑表层以完成超疏水特点。而以上已报导的超疏水木料表层的制取方式较为复杂，因而，Yao等选用一步有机溶剂热堆积法，在木料表层取得成功制取了ZnO纳米技术棒列阵超疏水镀层。显而易见，以上3种方式全是在合理制取不光滑微结构构造表层和低表面原材料装饰镀层的相同的作用下保持超疏水特点。在具体运用中，大部分应用的高聚物均主要表现出吸水性能；因而，绝大多数设计工作人员关键选用先在木料表层搭建微结构构造，再运用低表面成分开展疏水化改性材料。到现在为止，开发设计出很多制取超疏水木料方式，包含物理学、有机化学和数学和有机化学方式的组成。在其中：物理学法包含等离子解决、相分离方式?、模版法、旋涂法、电动力学／电纺?、正离子协助堆积法和滴涂法?等；化学方法包含胶体溶液?疑胶法?、电解法、自组装方式?和水热法等；物理学?化学方法包含化学气相沉积法?、蚀刻加工法等。尽管木料表层仿生技术多功能性改进在搭建、制取和使用等领域获得了一定创新能力，但仅为试验环节研究成果，实践活动运用及其商品产业发展还受制取方式问题的限定。
3 木料表层仿生技术多功能性超疏水微结构构造搭建
3.1 木料表层仿生技术搭建自清理超疏水微结构构造

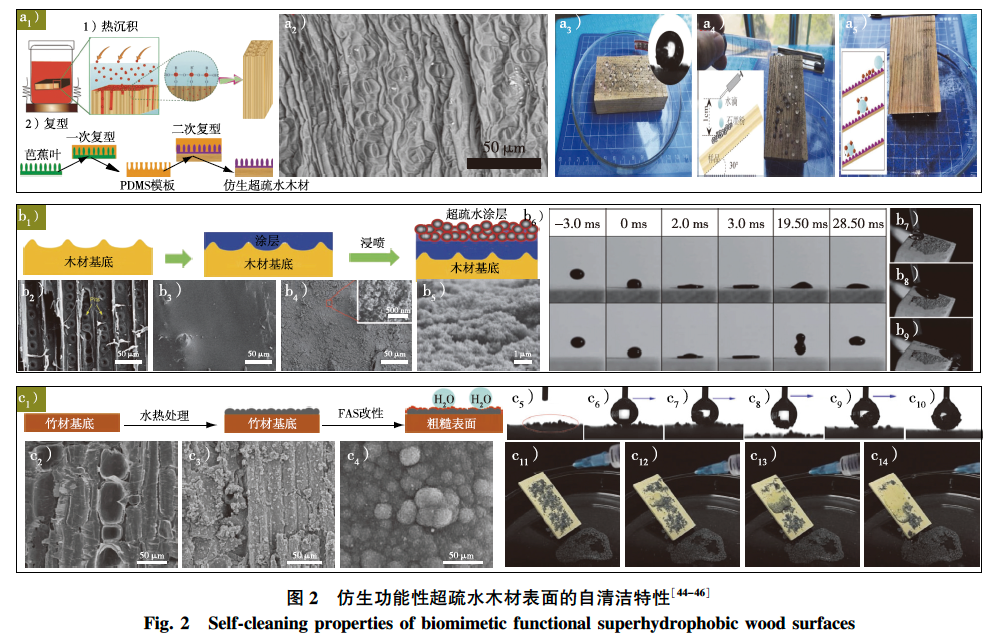

受“荷叶效应”启迪，小编应用聚二甲基硅氧烷（PDMS）二次转印纸复型，在负荷丙烯酸乳液缩丁醛（PVB）镀层的木料表层仿生技术制取了类菏叶微结构构造外貌，并授予木料表层自清理超疏水特点。此外，根据纳米技术印压技术性二次复型（如下图2a1），将芭蕉叶表层的微结构外貌构建于木料表层，得到与芭蕉叶表层微结构构造外貌相相近的一层仿生技术超疏水镀层（如下图2a2）。为了更好地进一步科学研究仿生技术类芭蕉叶超疏水木料表层的自清理特点，当水珠滴在表层散满鳞片石墨体的仿生技术类芭蕉叶超疏水木料表层时，鳞片石墨马上粘附在水珠表层（图2a3）；用注射针清洗后，鳞片石墨体被翻转的水珠带去，产生一个清理的表层（图2a4～a5）。这确认了仿生技术类芭蕉叶超疏水木料具备自清理特点。
TU等报导了一种在木料表层搭建SiO2／环氧树脂胶／FAS超疏水镀层的新方式（图2b1）：先在纯天然多孔结构的木料表层（图2b2）涂上环氧树脂胶的面漆，遮盖木料表层不光滑构造，得到一个匀称光洁的表层（图2b3）；随后选用浸喷生物纤维面膜在其表层搭建具备可控性SiO2／环氧树脂胶／?FAS镀层（图2b4～b5），提升木料表层的表面粗糙度，在其中FAS给予疏水资源。根据污渍消除实验得知，超疏水木料不但具备超疏水特点，还具备较好的除灰实际效果（图2b7～b9）。这根本原因是超疏水镀层表层由纳米颗粒互相集聚而成的乳突构造覆盖着纳米颗粒产生完善的微结构二元不光滑构造（图2b6），再与低表面FAS一同功效的結果。
Li等进行有机化学物质和有机化学改性材料紧密结合方式（图2c1）?在竹板材上制取了二元不光滑微结构构造的TiO2超疏水镀层。在其中，TiO2的堆积全过程涉及到以硼酸为氯化物清除剂去除了金属材料氟络离子中的氟阳离子，并在脱干全过程使得其相对高度失衡，使钛氢氧化镍络离子正离子粘附在一切固态表层。当竹板材在反映管理体系中泡浸5h后，其外部经济不光滑构造表层堆积了细颗粒物（图2c2～c3）；进一步可观察到植物细胞和纹孔上有TiO2纳米颗粒集聚（图2c4），扩大了竹板材表层的表面粗糙度。由图2c5可获得，超疏水竹板材表层具备二元微／纳不光滑构造，造成复合型页面中的气体受困在液态下边的基槽内，主要表现出超疏水特点。与此同时，为证实超疏水竹板材具备自清理工作能力（图2c6～c11），针头上的水珠在被环境污染的竹板材表层触碰并挪动步骤里能吸咐其表层碳碳复合材料颗粒物。自来水清洗环境污染表层（图2c11～c14），超疏水竹板材表层的碳碳复合材料颗粒物在水珠翻转全过程中很易被除去，进而获得一个清洁的表层。综上所述可获得，在光洁的疏水性固态表层污染物质颗粒物与其说表层间有充足大的触碰总面积，造成水珠只有以滚动的方法滑离固态表层。在出液滑离的环节中，污染物质颗粒物在出液滚动功效下发生重新排序，但不可以将其从固态表层清除，因而光洁的固态表层不享有自清理特点。而不光滑的微结构构造表层与出液中间的触碰总面积只占整体不光滑面积的2%～20％，使出液与微结构二元不光滑构造表层中间存有间隙以截存很多的汽体。而污染物质颗粒物因为规格远高于不光滑表层的微结构构造外貌规格，造成环境污染颗粒物只有与不光滑的微结构构造的顶部较小总面积相触碰，他们中间的粘附工作能力远低于环境污染颗粒物与出液中间的黏附力，因而固态表层的污染物质颗粒物易被水珠吸咐清除，完成自清理特点。
?
3.2 木料表层仿生技术搭建生物体可控性粘附超疏水微结构构造
与莲叶表层的自清理特点截然不同的是玫瑰花表层因为水与基材表层的触碰总面积更高，产生较高的黏附力。因而，其表层球型水珠在花朵颠倒后仍不爆出，这就是所说的“花朵效用”。为表述水可以进到表层多孔结构但不可以进到纳米技术凸起构造，Yang等根据有机溶剂热堆积疏水性单分散化纳米技术SiO2纳米粒子，随后选用纳米技术印压技术性开展复型，获得类花朵状的PVB／SiO2超疏水木料（图3a1）。在制作全过程中，原硅酸乙酯在氢氧化钠中水解反应成SiO2，随后亲水性单分散化纳米技术SiO2纳米粒子根据醇缩合反应和水羟醛缩合产生。
因为杂木的纯天然多孔材料（图3b2），最先在其表层堆积了一层紧密的PVB／SiO2超疏水镀层（图3a3），随后运用二次复型（图3a2）获得与玫瑰花表层类似仿生技术微结构乳突构造。由图3a4可获得，超疏水木料外表上存有微结构乳突和纳米技术褶子，且微结构乳突构造的顶端均集聚并向顶端核心方位辐射源。仿生技术超疏水PVB／SiO2／木料表层的表观表面张力为160°（图3a6），当木料颠倒时水珠仍沒有爆出，结果显示仿生技术PVB／SiO2超疏水木料具备高粘附超疏水特点。从基础理论考虑，Cassie?Baxter方程可用以表述仿生技术超疏水PVB／SiO2／木料的高粘附超疏水特点。依据式（8），水珠至仿生技术超疏水PVB／SiO2／木料表层，仅有10.7％的固?液触碰，但超出菏叶表层的固?液触碰总面积（2%～3%），即搭建的仿生技术超疏水镀层的表面粗糙度有显著提高，更合适超疏水木料的产生，与此同时具备较高的黏附力。此外，还运用玫瑰花表层的高粘附超疏水特点，对木料的外表开展微结构构造装饰，制取仿生技术类玫瑰花微结构构造的新式生物体可控性粘附木制原材料，以期为有关木料多功能性改进科学研究给予参照。
综上所述可获得，玫瑰花表层具备高粘附超疏水性，即当滴有小雨滴的木料表层偏斜乃至斜放时，水珠粘附在其表层而未滚下来。其粘附实际效果来自试件表层的纳米技术乳突列阵及其每一个乳突顶端都是有向顶部中压辐射源的纳米褶子。与莲叶表层对比，因为玫瑰花的微结构构造中间的间距更高，试件必须与出液中间的磁密（WenzeL实体模型）透过到微限度的管沟中，使出液仅一部分透过到微纳米技术构造中间，造成原料表层具备较强的粘附。这类具备固?液滞后效应的超疏水表层可以根据WenzeL预浸湿润实体模型来表明，即渗入多孔结构中的出液与截存有微纳级褶子中磁密关系。
3.3 木料表层仿生技术搭建驱被磁化磁屏蔽超疏水微结构构造
现如今高楼大厦、车辆川流如梭、电缆线／电缆线蜿蜒曲折、混凝土结构及其铁金属复合材料使地球上磁性减弱乃至屏蔽掉，易造成各种各样生物生理学功能的混乱。而木料可以调整身体缺乏的“磁气”和降低辐射源等作用，推动身体自律神经主题活动。受黑颈鹤“迁移”和海龟“洄游”的启迪，Wang等根据选用有机溶剂热堆积／水热晶化／仿生技术酸化等方式在木料表层原点生成带磁γ?Fe2O4、CoFe2O4、MnFe2O4和NiFe2O4等金纳米颗粒，使木料具备了微波加热消化吸收和磁屏蔽作用。而反映前驱体的构成对MnFe2O4纳米技术结晶在木料板材上“由下而上”的生长发育拥有至关重要的实际意义。
为科学研究带磁木料的异质性页面融合方法和生成原理，表明木料趋带磁的仿生技术产生体制。Wang等选用有机溶剂热法，在木料表层生长发育带磁MnFe2O4金纳米颗粒（图4a1）。未改性材料木料（图4a2）在反映后其表层上遮盖的带磁MnFe2O4金纳米颗粒（图4a3～a6），而添加0.17，0.34，0.68，1.36?和2.7g甲酸钠相匹配的带磁MnFe2O4非晶的规格各自为50，90，140，155和360nm。这表明伴随着甲酸钠成分的提升，木料表层堆积的带磁MnFe2O4金纳米颗粒的规格和占比均提升。由落后回线（图4a7），以上原材料相匹配的饱和状态磁化强度各自为9.06，15.56，19.64，20.32和25.17emu／g，此外具备铁磁体和磁能积，主要表现软带磁和敏锐的驱带磁，能轻轻松松吸起桌面的试件。为进一步科学研究以上试品的吸波特点，依据传输线理论测算了其反射面损耗值：

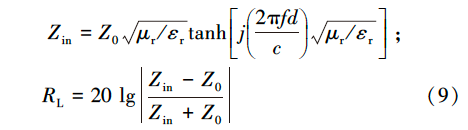

式中：Zin为输入电阻；Z0为真空泵特性阻抗；μｒ是复导磁率；εｒ为复介电常数；f为微波加热的工作频率；d为吸收体的薄厚；c为光的速度；RL为反射面损耗值。经测算可获得，在2～18GHz的工作频率区域内，木料、纯带磁MnFe2O4金纳米颗粒及其以上5种试件的反射面损耗值相匹配的最少反射面损耗值各自为-2，-4，-4.61，-6.46，-12，-7.28和-3.84dB。从而可获得，试件具备良好的微波加热消化吸收特性，且在工作频率为15.52GHz时做到了最少反射面损害值-12dB。此外，WANG等还选用超低温水热法在木料表层制取了八面体带磁MnFe2O4纳米技术结晶（图4b1）。
八面体带磁MnFe2O4纳米技术结晶在强外部的作用下与表层带有小化学纤维（图4b2）的木料紧密联系，产生紧密的异质性页面（图4b3），使木料具备超顺磁性。在298K下由被磁化落后曲线图（图4b4）可获得其饱和状态磁化强度为28.24emu／g，主要表现出一定的铁磁体和低磁能积，且可以吸起桌面的试件（图4b4中插画图片），表明试件具备很好的软带磁和敏锐的磁回应。依据式（9）获得试件在16.64GHz的工作频率区域内，木料和样品的最少反射面损耗值相匹配的最少反射面损耗值各自为-3.0和-9.3dB。
在这个基础上，Chen等选用软印刷工艺在木料表层仿芋头叶的微结构构造构建了趋带磁超疏水木料（图4c1～c3），其主要制取构思是在纯天然多孔材料木料表层仿生技术制取获得类芋头叶微结构构造（图4c3），试件表层上存有类芋叶表层的微蜂窝状�？楹屯衷残秃湍擅准际躐拮印８荼砻嬲帕凡饬糠律际醭杷瓼e3O4／PDMS／?木料试件的表层润滑性开展了评定，其表层表面张力值可达（152±2）°（图4c4）。结果显示，通过软印刷工艺可提升木料表层功能性镀层的表面粗糙度，完成超疏水特性。因为复合型镀层中带有带磁Fe3O4金纳米颗粒，由铁磁体和低磁能积明确其饱和状态磁化强度为22.9emu／g。此外，仿生技术趋带磁超疏水Fe3O4／PDMS／木料还主要表现出不错的微波加热消化吸收特性，其最少反射面损耗数值-8.7dB（图4c5）。
表明试件的最少反射面损耗值和消化吸收带总宽有很大的改进，其磁感应消化吸收特性获得提高。综上所述可获得，运用木料的微结构构造和等级分类多孔材料的结构学特点，再根据适合的物理学方式，用系列产品氢氧化物和金属单质对木料微结构构造表层开展装饰，将可以得到趋带磁吸波木料，进而获得一种新式多功能性超疏水木料。
3.4 木料表层仿生技术搭建机械设备耐用性超疏水微结构构造

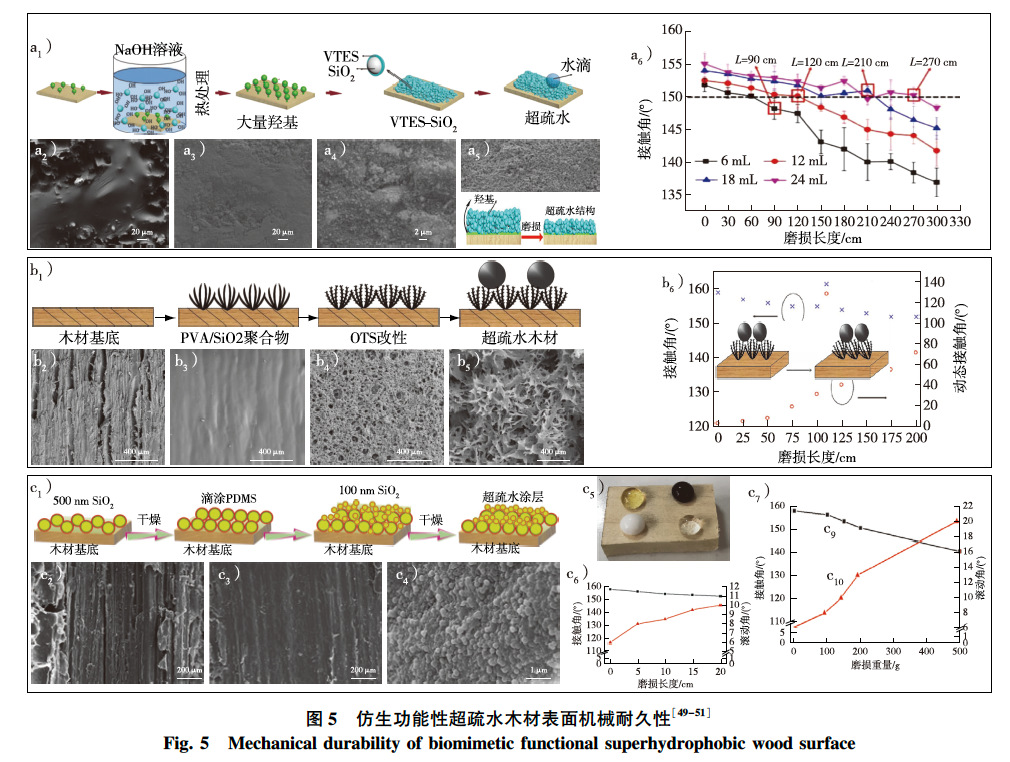

一直以来，大家觉得原材料表层的设备可靠性和超疏水性是互相抵触的两种特点。一般而言，木料超疏水表层微结构构造的抗磨损能力差，尤其是纳米技术构造；此外，微结构构造的损害极易使氟氯硅烷等亲水性成分被毁坏，进而使木料由超疏水性变成疏水性，最终变成吸水性。因而，怎样确保木料具备优良超疏水特性的与此同时，又能完成极强的设备可靠性，是当今仿生技术超疏水木料应对具体运用急需解决的重要难点。为进一步明确超疏水木料表层的机械设备耐用性，有关科学研究工作人员已开发设计出了多种多样评定测试标准，包含线形损坏检测（含刀头刮伤检测）、园盘损坏检测、胶布脱离检测、刀头刮伤检测、流水冲射检测和砂冲洗检测等，但以上的评价指标得到的成绩会遭受摩擦材料、外力作用、损坏速率及其间距、膜的结合性及其纺织产品的清洗检测等重要主要参数的�：Γ斐沙杷牧匣瞪璞改陀眯缘牟庋榻Y果各有不同。Jia等运用碱推动方式在木料表层搭建了一层光洁且没有超疏水性的甲基丙烯酸酯三乙氧基氯硅烷镀层（图5a2）。经SiO2解决后木料试件（图5a1）表层遮盖着一层紧密且遍布不匀称的粘土状镀层（图5a3～a4），尽管改进了木料表层的表面粗糙度，但仍具备超吸水性。而甲基丙烯酸酯三乙氧基氯硅烷／?二氧化硅解决的木料表层遮盖有SiO2纳米颗粒（图5a5），并在表层微结构孔隙度不光滑构造和化合物协同效应下具备超疏水特点。为评定试件的设备可靠性，将用不一样量氢氧化钠溶液解决过的纳米纤维试品在1000?Pa的工作压力下要打磨砂纸（1500?目）磨擦（图5a5～a6），当木料试件损坏长短为90cm时，氢氧化钠溶液为6mL解决的木料试件失去超疏水性，其表面张力约148°，但仍具备亲水性特点。应用大量的氢氧化钠溶液解决试件可以抵御更长的损坏长短，确认了偏碱推动提高了原材料的设备可靠性。这根本原因是水解反应后的甲基丙烯酸酯三乙氧基氯硅烷开展再缩聚，嫁接法在硅基表层，使SiO2纳米颗粒的表面减少；次之，氢氧化钠溶液的存有使木料显现出越来越多的甲基，进而使SiO2纳米颗粒的总数增加。这使超疏水镀层有充足的薄厚，可以为再造表面粗糙度给予原材料，当顶端超疏水镀层一旦被毁坏，新的超疏水构造便会曝露出去（图5a5）。Liu等从提高超疏水镀层机械设备可靠性考虑，选用滴涂法将PVA／SiO2成键原材料涂敷于木料表层，最先在不均匀相、多孔结构且具备一定表面粗糙度的杂木表层（图5b2）涂敷了一层均匀的纯PVA镀层（图5b3），再用OTS开展表层热聚合改性材料解决获得机械设备可靠性不错的超疏水镀层（图5b1）。应用PVA／SiO2成键原材料开展喷涂后获得花朵状的PVA／SiO2不光滑表层（图5b4～b5），提高了杂木表层的表面粗糙度。根据损坏检测可获得（图5b6），在较远距离损坏后，转变较为显著的是表面张力落后值，但也证实试件在机械设备可靠性层面有非常大提高。这也是因为在损坏一定距離后，花朵状的PVA／SiO2成键高聚物弯向木料表层（图5b6插画图片）。此外，花朵状PVA／SiO2成键高聚物表层的OTS层被毁坏，减少了其疏水性能，造成表面张力降低，表面张力落后值升高。
为规模性搭建平稳耐久度的超疏水木料表层，杨玉山等选用St?ber法与饱和溶液自组装的方式在二氧化硅球表层热聚合了十八甲基三氯硅烷，随后选用滴涂的方式在木料表层制取聚二甲基硅氧烷和SiO2镀层，获得纳米技术SiO2?PDMS超疏水木料试件（图5c1）。木料在不断滴涂后，其表层堆积了高密度的SiO2?PDMS?镀层（图5c2～b3），进一步观察可获得SiO2纳米粒子与PDMS预聚体的合理融合，添充了木料的多孔材料，产生维护镀层（图5c4）。为检测试件表层的机械设备耐磨性，选用线形打磨砂纸损坏检测（图5c5），经打磨砂纸损坏一个循环系统测试后，其外表的表面张力值均超过150°（图5c6），具备超疏水特点。通过?次循环系统后各自精确测量试件表层的表面张力持续降低，从而可获得超疏水试件表层的表面张力尺寸伴随着损坏长短的提高而渐渐降低，而翻转角慢慢提升，但仍维持超疏水情况。将5种不一样品质（0，100，150，200?和500g）的吊物压在置放于打磨砂纸上的木料试件表层（图5c7），经打磨砂纸损坏一个循环系统后发觉：在吊物0～200g范畴内木料表层仍维持超疏水特性，但当品质提升到500g时，木料表层彻底失去超疏水性，其表面张力为140.6°，翻转角为20°，主要表现为疏水性。这也是因为外表粗糙度降低，但PDMS?预聚身体内的单分散化改性材料纳米技术SiO2纳米粒子的存有维持了其疏水性能。结果显示，制取的超疏水木料表层对损坏长短与表层载重有一定的限定，太长损坏或负载损坏都是会毁坏木料表层的超疏水镀层，?造成木料的疏水性减少。
综上所述可获得，超疏水木料表层对冲击性、损坏长短与体重增加有一定的限定，太长损坏或负载损坏都是会毁坏木料表层的超疏水镀层，造成木料的疏水性减少。这也是因为超疏水木料试件在打磨砂纸损坏后其外表的不光滑微结构构造及其低表面成分一部分被毁坏，使试件对普遍液态的拒斥性减少。运用Cassie?Baxter测算可获得，试件表层的水珠?固态触碰总面积低于损坏后试件表层的水珠?固态触碰总面积，促使试件高外表粗糙度及其低表面成分协同效应变弱而丧失超疏水特点。因而，搭建的超疏水镀层的表面粗糙度对比于木料本身的不光滑构造有显著的提高，更合适超疏水的产生。而在木料初始不光滑构造基本上，根据金纳米颗粒进一步搭建微结构等级不光滑外貌，针对完成木料表层的超疏水特性是必需的。
?
结 论
超疏水表层因其特有的侵润性，在木料多功能性改进层面拥有广泛的应用前景。而了解并应用超疏水表层微结构产品结构设计标准，可促进其在木料规格稳定性及其多功能性改进行业中的广泛运用。但超疏水木料表层制作工艺、制取步骤及其构建方法等新技术层面均存有一定的局限，含氟量疏液剂及其配置混和溶剂的高耗特性及其自然环境不好等，限定其运用行业。除此之外，超疏水木料表层微结构构造冲击韧性弱、有机化学可靠性差，超疏水特点易无效，从而变弱其对木料基材的预防及其额外作用的扩展。现阶段，针对仿生技术多功能性超疏水木料表层微结构构造的科学研究尚在试验环节，在制取加工工艺、多功能性、具体使用和原理的研究等层面还存有着许多问题急需解决，因而，如何提高超疏水表层的反射性和可靠性仍是将来的分析关键。针对以上一系列问题，将来仿生技术多功能性超疏水木料科学研究需对焦于下面一些层面：
1）在简易高效率、低碳环保及其质优价廉的制取加工工艺探寻与此同时，还必须对多功能性超疏水木料表层涂膜的疏水化加工工艺开展探寻与自主创新，科学研究表／页面有机化学相溶性，完成仿生技术超疏水木料的多用途一体化工艺处理。
2）研究提高超疏水表层冲击韧性与有机化学可靠性，完成超疏水木料的自动修复特点，搭建更提升的表层微结构构造及其高融合抗压强度硅烷偶联剂，以增加木料与超疏水镀层页面间的融合工作能力；乃至搭建微结构构造“盔甲” 以维护木料表层超疏水镀层免受损坏，为开发设计出可规模性搭建平稳耐久度的多功能性超疏水木料给予了新的构思。
3）为了更好地提升木料的实体化高效益，在超疏水管理体系中引进金纳米颗粒的方法完成需要的实体化多功能性改进，开发设计出多用途形或全智能木料，包含自清理、可控性粘附、驱带磁及其机械设备耐用性。
4）加强木料与多功能性超疏水镀层的表／页面融合原理、页面管控体制、仿生技术超疏水木料表层微结构不光滑构造的细致设计方案、多功能性金纳米颗粒在亲水性管理体系中的分散性和相溶性及其低表面原材料的离子键合方式等研究。仿生技术多功能性超疏水木料表层微结构不光滑构造表层几何图形形态和限度对润滑性能的�：Γ捌涑鲆涸诓灰谎⒔峁共还饣乖毂聿愕墓δ芊椒ㄒ灿写蒲а芯�。
本文发布于《林业工程学报》2021年第2期。
引文格式：
孙永兴, 杨玉山, 党宝康, 等. 仿生技术超疏水木料表层微结构构造制取研究成果[J].林业工程学刊,2021,6(2):1-11.
SUN Q F, YANG Y S, DANG B K, et al. Research progress of the preparation of biomimetic superhydrophobic wood surface micro-nano structures[J]Journal of Forestry Engineering,2021,6(2):1-11.
该文章内容致力于散播新技术应用新闻资讯，很有可能有转截/引入之状况，若有侵权行为请联络删掉。
