九游会J9·官方网站
一、为何要测盐雾测试
为了更好地认证商品上的金属材料构件曝露于空气或其他自然环境时会否产生浸蚀.可以将商品在应用条件下置放充足长的時间,比如商品的一个项目生命周期. 那样做既用时又费劲,在真实中是非常少选用的.
那样就必须一种便捷的办法去评定商品的抗腐蚀.
盐雾测试便是一种人工合成氛围的加快耐腐蚀评价指标. 它是将一定含量的生理盐水做雾化,随后喷在一个密闭式的恒温箱内,仔细观察被测试品在箱里置放一段时间后的变动来体现被测试品的抗腐蚀.它是一种加快测试标准,便是用时短,不用两年,只必须几日,乃至几个小时.
尽管盐雾试验是一种合理的测试标准.可是因为危害浸蚀的原因许多,单一的抗耐腐蚀特性不可以做为意味着抗别的物质的特性,因此盐雾试验結果不可以做为被试原材料在全部自然环境下耐腐蚀特性的立即指引.与此同时原材料在实验中的特性也不可以当作在运用中耐腐蚀性的立即指引.
即便如此,盐雾试验方式仍可做为检测被试原材料的一种方式.
二、什么商品必须做盐雾测试
金属材料以及铝合金
金属材料覆盖
有机化学覆盖
阳极氧化处理膜
三、覆盖
1) 覆盖种类
有机化学覆盖，比如漆料，水性漆，静电粉末喷涂（powder)，防锈剂等．
金属材料覆盖，比如电镀工艺，化学镀镍，等离子喷涂，镀洛，热浸镀，化学气相沉积等．常见的电镀工艺层有热镀锌，电镀铜，镀镍，不锈钢，电镀锡及镀紫铜，镀铅锡不锈钢等．
2） 覆盖功效
美观大方性 比如：镀明亮铬
维护基材金属材料免受浸蚀
四、盐雾试验的测试标准归类
中性化盐雾试验(NSS)
甲酸盐雾试验(AASS)
铜加快甲酸盐雾试验(CASS)
常见规范种类：ISO 9227:2006 欧洲地区(包含法国)
ASTM B117-03 英国
DIN 50021:1988 法国
（一）中性化盐雾试验实验NSS(Neutral Salt Spray)
测试标准挑选
ISO 9227:2006 欧洲地区(包含法国)
ASTM B117-03 英国
DIN 50021:1988 法国
好多个测试标准的标准一样,看以下几点
检测标准
氯化钠溶液浓度值50g/L± 5g/L
PH值为6.5~7.2
实验箱里溫度35 ±2°C
（英国35＋1.1／－1.7 °C)
耐腐蚀沉速为每80cm?每钟头1.5±0.5mL
试品提前准备
试件类型,总数,样子,规格依据产品执行标准明确, 如无规范由相关多方商谈.
实验前试件务必使用合理方式清理整洁,但不可洗去试件上有心涂敷的防御性有机膜。
针对激光切割出来的试件,运用漆料,石蜡或胶布对激光切割区开展维护。
试品置放
试件放到盐雾箱内使被试脸朝上,让耐腐蚀随意地基沉降在被试表面,被试面不可以遭受耐腐蚀立即喷出.
试件被试表层要与竖直方位成20度.
试件可以摆放在箱里不一样水准表面, 但彼此之间不可触碰,也不可与壳体触碰,试件上的出液不可落 在别的试件上.
试件支撑架用夹层玻璃,塑胶等原材料生产制造.悬架试件的原材料不能用金属材料,而运用化学纤维等绝缘层材料.
实验時间
实验時间依据不一样商品标准明确, 一般来说,为2/4/6/8/24钟头, 超过24钟头为24个小时的非负整数。

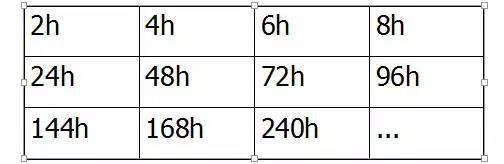

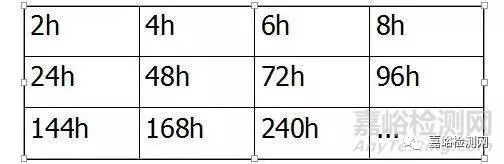

比如：
实验后试品解决
实验完成后取下试件,在房间内当然干躁0.5~1钟头,随后用溫度不高过40℃的清理流动性水轻轻地清洗,以去除残余的耐腐蚀饱和溶液,再马上电吹风烘干.
五、试件评分
评分规范挑选
一些专业术语表述
阳极氧化涂层: 指覆盖对基材呈阳极氧化性的涂层。即覆盖比板材金属材料开朗,假如产生电化学腐蚀,覆盖先浸蚀.比如,钢上热镀锌等。
负极涂层:指覆盖对基材呈负极性的涂层。即覆盖不到板材金属材料开朗,假如产生电化学腐蚀,基材金属材料先浸蚀.比如,钢上电镀锡等。
ASTM D610-01

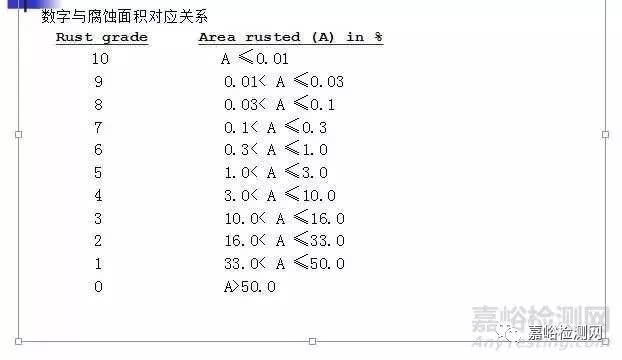

鉴定結果一般由一个加数和一个英文字母构成，如 6-S, 4-P．前边数字表示浸蚀总面积，后边英文字母表明浸蚀形状．实际表述如下所示：
浸蚀形状如下所示;
S Spot Rusting 好多个大面积浸蚀
G General Rusting 规格大小不一的浸蚀
P Pinpoint Rusting 细微的电偶腐蚀
H Hybrid Rusting 几类形状的混和浸蚀

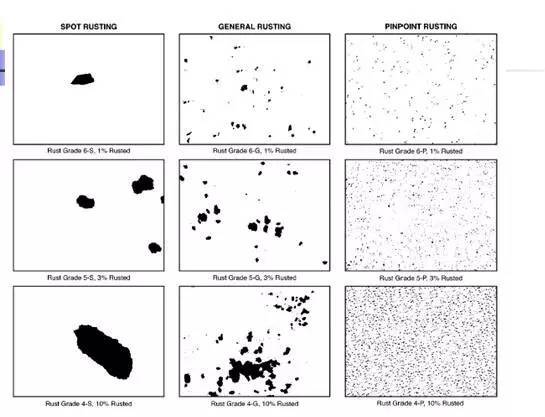

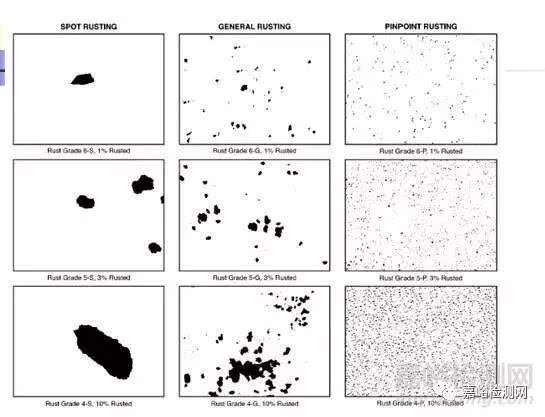

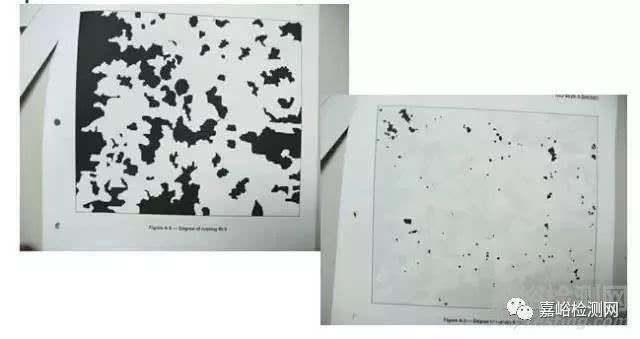

图例如下所示：
ISO 4628-3:2003
鉴定成绩为 Ri 后加一个阿拉伯数，如 Ri6, Ri4．数字表示浸蚀总面积

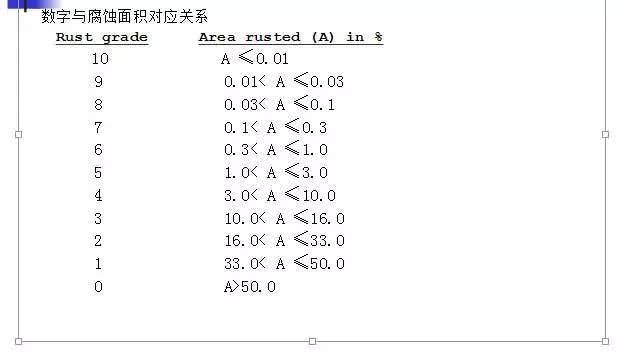

数据与浸蚀总面积对应关系如下所示:
评分数 浸蚀总面积
Ri 0 �。�
Ri １ �。埃埃�
Ri ２ �。埃�
Ri ３ �。�
Ri ４ �。�
Ri ５ �。矗埃担�
ISO 10289:1999
鉴定結果一般由维护评分数(Rp)和外型评分数(RA)构成，假如只必须维护评分．外型评分可以省去。
维护评分数(Rp)表明涂层维护基材金属材料避免浸蚀的工作能力. 它通常由一个 0~10 的阿拉伯数表明.该数字意思的是基材金属材料发生浸蚀的总面积。
外型评分数(RA)表明覆盖毁坏的水平．它通常由一个 0~10 的阿拉伯数加一个英文字母和一个英文大写字母构成.比如 6 m A, 4 s C．在以上评分中, 阿拉伯数意味着各自的覆盖毁坏总面积. 英文字母意味着覆盖毁坏水平的客观点评，英文大写字母意味着覆盖毁坏种类。
（Rp, Ra 表述
R=Rating
p = protection 维护
a = appearance 外型）

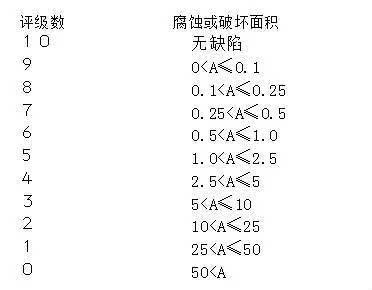

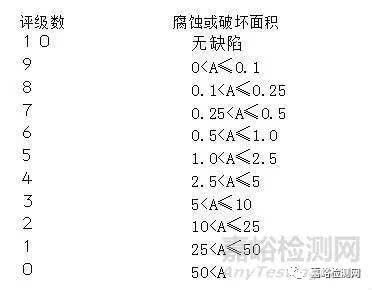

数据与浸蚀总面积对应关系，如下图：
覆盖毁坏水平的客观点评
vs = 十分轻微
s = 轻微
m = 轻中度
x = 中重度
覆盖毁坏种类的归类
A 覆盖毁坏而致的色斑和（或）色调转变
B 很丑陋的见乃至看不到的覆盖浸蚀而致的偏暗
C 阳极氧化性覆盖的锈蚀物质
D 负极性覆盖的锈蚀物质
E 表层电偶腐蚀
F 碎落，脱皮，脱落
G 鼓包
H 裂开
I 开裂
J 鸡爪子状或星状缺点
评分例举1
轻度锈蚀超出表层1%,低于表层2.5%
Rp = 5
很小的表层蚀点造成一部分表层轻微偏暗
Ra = 0 s B , vs E.
评分例举2
试件上 0.3% 的总面积发生基材电化学腐蚀
Rp = 7
阳极氧化性覆盖的锈蚀物质遮盖占地面积0.15%, 并且最上边电冲积物发生轻度鼓包的范围超出占地面积的0.75%
Ra = 8 vs C, 6 m G

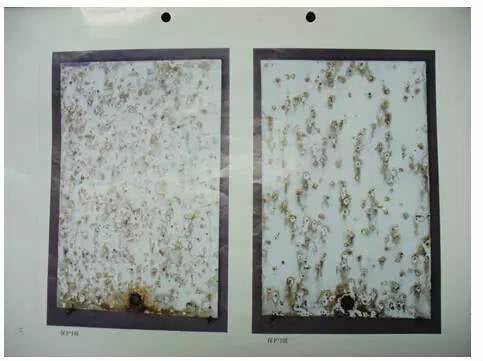

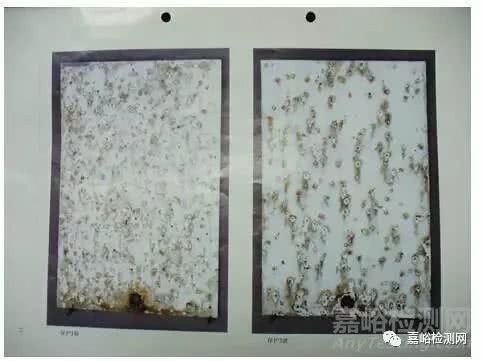

评分图示：
免责协议：文中来源于网易新闻客户端自媒体，不意味着腾讯网的思想观点和观点。
该文章内容致力于散播新技术应用新闻资讯，很有可能有转截/引入之状况，若有侵权行为请联络删掉。
上一篇: 霉菌试验
