九游会J9·官方网站
? ? 在吸水性原材料表层，液态侵润后可以有效的溶合，依据固态表层的分子结构与水分功效的不一样，吸水性表层的水通常有三种存有形状，如下图所示:

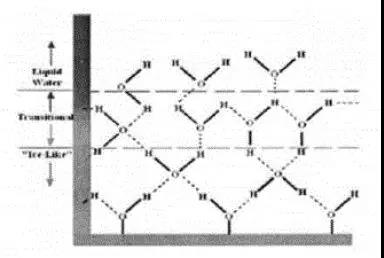

图1?吸水性表层水分存有的三种情况
????????在紧挨着吸水性表层的水分与表层具备很强的水合作用，这类分子结构称之为“不结冻水”，这类“不结冻水”通常为好多个分子结构层厚，紧挨着“不结冻水”的水分称之为“键合水”，这种水分在小于凝点时也不会结冻，最表层的水分被称作“自由水”，这一部分水与本身水的特性同样，在做到凝点时便会结冻。恰好是因为自由水的这一特性促使一般而言超低温下冷面上结冻起霜状况难以避免，为了避免“自由水”在较低温度下的凝结，大家通常选用提升吸水性原材料与水分的氢键作用或是根据传统式的“盐效应”来操纵冰霜的生长发育，进而具有抑止结冻的实际效果。
????????理论基础研究层面，在1990年Leslie Leiserowitz初次科学研究了脂肪醇针对形核溫度的�：Α？蒲а芯拷峁允荆肟梢院侠矸澜岫车乃艿拇级员龋ち吹闹敬嫉シ稚⒒憧梢栽谔�0℃诱发冰形核，相对应的具备大的亲水性官能团的油酸和醇可以使冰度减少12℃上下;与此同时他强调，两性关系分子结构造成的凝点减少不但与企业面积上的分子数相关，还与脂肪醇链的尺寸和奇偶性相关。针对CnH2n 1OH同系物而言，当n为偶数时，形核溫度在0℃上下，当n为双数时，形核溫度在最少在8℃。剖析形核溫度较髙的因素是因为定项分布的脂肪醇单分散化层诱发了冰的形核。
????????在吸水性原材料的配制和科学研究层面，Wu XM、Webb RL、M Newborough等专家学者分析了吸水性表层上抑止起霜的概率。Highgate通过试验证实，亲水性镀层可吸咐很多的水，而且存储了一部分潜冷，可使外表的水达-20℃而不结冻。有的专家学者选用将乙二醇加到聚合物中做为亲水性表层，获得了较好的抑霜实际效果，但问题是通过持续三次反复试验后，镀层便丧失功效。Okoroafo选用聚合物亲水性表层完成了2个多钟头的起霜试验精确测量，可使起霜速度和霜层薄厚降低10%~30%，可是在这类高聚物的互联网中，消化吸收的水流量存有一个临界点，仅有在这个临界点下，高聚物互联网中消化吸收的水分才不容易结冻。Lee的研究表明吸水性表层上霜层薄厚的确比一般表层上应少，但发觉其冷表层起霜的相对密度更高些，研究发现伴随着空气湿度扩大，吸水性镀层减缓起霜的水平也慢慢减少，箱层堆积后，其上边的霜层降低了表面对起霜的�：�。而 Jongmin Shin等人则设计了不一样的镀层薄厚对起霜的�：Γ芯勘砻鳎远撇阍胶瘢湟种蛊鹚氖导市Ч较灾]有剖析镀层薄厚什么时候为最好，使其既能确保总体优良的传热性、镀层总耗最少，并且抑止起霜实际效果最明显。Rault等发觉当水被丙烯酸乳液或是高压聚乙烯二丙二醇丁醚或是二者的混合物质消化吸收后，这种水份了中仅有一部分可以结晶体，而且不羧基的占比与混和的占比有关。其缘故是在减温全过程中，在抵达水的结冻溫度以前高聚物水的不定形相早已凝结，促使水不容易凝结Inada等科学研究了丙烯酸乳液在抑止冰结晶层面的功效，并把这类压制实际效果和I型抗冻蛋白开展比照。发觉当丙烯酸乳液的浓度值即使减少至10-7mol/L时，冰霜的尺寸也不会伴随着時间产生变化，具备很强的抑止冰霜生长发育的实际效果，这与I型抗冻蛋白的抑止冰霜生长发育的实际效果相近。此外，创作者还发觉抑止冰霜生长发育的实际效果还与摩尔浓度、克分子相对分子质量和PVA的水解程度有关。

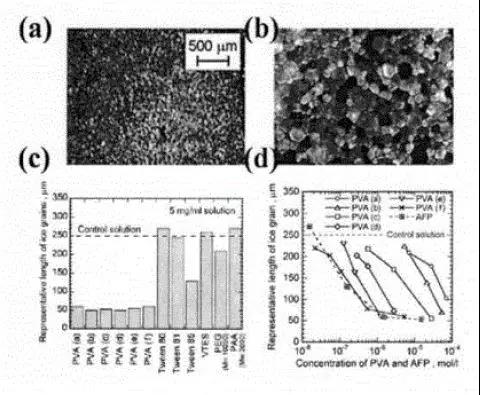

图2
(a)丙烯酸乳液和
(b)聚丙烯酸中冰霜的淬火的电子光学相片
(c)冰霜尺寸和物质的量浓度的关联
(d)冰霜尺寸和丙烯酸乳液浓度值的关联
??????? Jennifer Ayres等最先用钛酸异丙酯，三丙二醇和凡士林制取获得了总体目标化学物质，随后应用溶胶凝胶法使总体目标化学物质迟缓水解反应释放出来丙酮和凡士林。因为丙酮和凡士林可以减少冰度，因而这类疑胶有机化学的方式可以用于用防结冻镀层。根据在垂直起降飞机中的测试表明，在-2℃的前提下，具备该镀层的外表上冰的黏附较少，比较之下沒有该镀层的钢表层黏附了大批量的冰，因而可以看得出这类镀层具备不错的抗冰实际效果。
图3装饰后的表层(上)和没有装饰的表层(下)在-2℃的前提下结冻20分鐘后的相片。
该文章内容致力于散播新技术应用新闻资讯，很有可能有转截/引入之状况，若有侵权行为请联络删掉。
上一篇: 铁塔绝缘子超疏水防覆冰材料介绍
下一篇: 实验室常用加热设备，都了解吗？
