九游会J9·官方网站
近日，武汉纺织大学Bin Shang和陕师大Ziwei Deng等人7月30日在ACS Langmuir上发布了一篇题写“One-Step Preparation of Hydrophobic Surfaces Containing Hydrophilic Groups for Efficient Water Harvesting”的文章内容。她们明确提出了一种简易的对策来搭建带有适当亲水基团的亲水性表层，以协助完成独特的出液形核和除去。与受荒漠昆虫启迪的纯天然存水原材料不一样，这种表层运用比较有限的亲水位线点来凝固雾水，产生的细微出液的传送取决于亲水性板材。所确立的亲水性纺织物的总面积带有亲水基团，促使捕雾总面积提升。该特点通过提升以提升出液成核密度，而且表层依然具备优异的“拒液性”，进而使试品表层的较大吸湿高效率做到3.145 g·cm-2·h-1，远远高于大部分报导的存水原材料。因为其效率高和扩展性，这般搭建的带有亲水基团的亲水性表层的对策具备较大的实际意义。
环境详细介绍
伴随着人口增长和空气污染加重，淡水资源污染问题慢慢呈现，尤其是有些人定居的荒漠和干旱气候（如非州、亚洲地区和南美洲的乡村地域）。大概有10亿住户的饮用水没法获得确保。为了更好地获得充足的谈水以缓解水资源短缺对人类活动的�：Γ勇吨椤⑽矸缁蚩掌械乃葜兴鸭斐闪舜蠹业木薮蠊匦�。
超疏水表层，根据分层次不光滑形状和亲水性表层有机化学，可合理抵触水珠，有益于水珠在表层的挪动。殊不知，与亲水性表层对比，超疏水界面上的形核天然屏障通常更高一些，不利出液的产生，这比较严重妨碍了总体雾凝固速度。做为加快做雾化的取代对策水冷疑全过程中，早已开发设计出新式（超）亲水性/（超）亲水性可湿性图案设计表层，在这种混和表层中，通常觉得亲河流有益于雾捕获，而超疏水环境合适从表层消除水珠。近期，一些科学研究工作人员指出了均衡雾捕获和出液除去特性的新解决方法。比如，有些人报导了一种吸水性定项光洁不光滑表层，由纳米技术纹路定项微槽构成。根据融合吸水性表层官能团异构和光洁页面的特点，得到的表层可以迅速形核和除去水珠。也有人报导了根据有机溶剂互换和喷漆搭建了一个根据甲基纤维素的超疏水表层，该表层包括很多烷烃端基。接着，各种各样碳醇化学物质被用于进一步装饰设计表层，授予表层亲水基团，完成高效率的做雾化和出液除去。依据这种科学研究，搭建带有亲水基团的防潮表层被觉得是改进做雾化形核和出液祛湿特性的有前景的对策。可是这种制取对策仍存有一些问题，如制取全过程繁杂、存水可靠性差、无法大规模生产等全是必须处理的潜在性试炼。创作者明确提出了一种简易且有利于变大产生的浸涂方式来生产制造带有亲水基团的亲水性表层。因为亲水基团对雾的吸引力和长链亲水性开链授予的拒液性，及其非常容易调整的表层润滑性，所获取的外表具备良好的出液形核和除去工作能力，进而获得了非常大的改进集雾高效率。
图文并茂分析
Fig. 1 (a) 多功能性纺织物外表的制取计划方案；(b) 多功能性纺织物表层有机化学结构示意图。

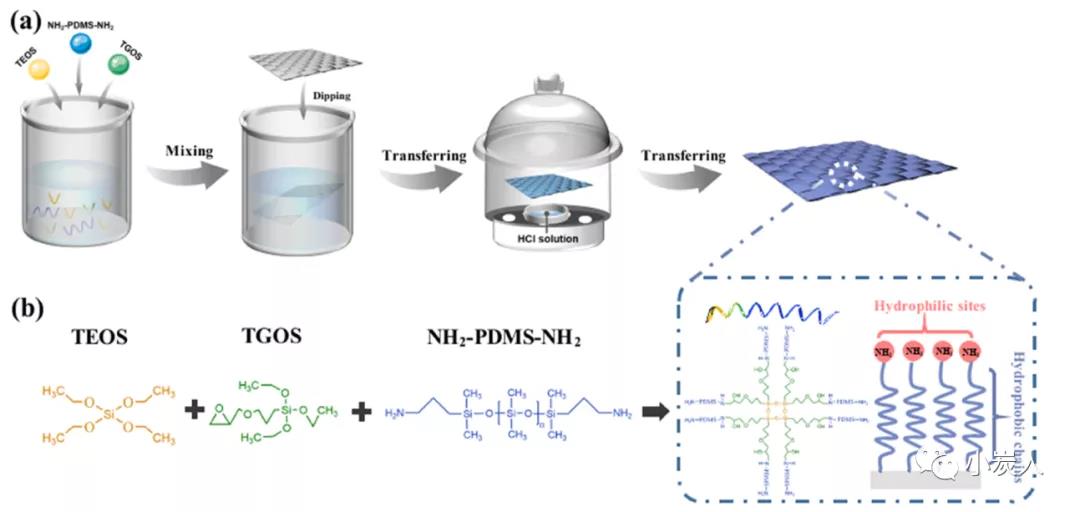

图1(a)表明了多功能性纺织物外表的制取造全过程。最先将一定量的H2N?PDMS?NH2、TEOS 和 TGOS 添加 25 mL 圆底烧瓶中，并在常温下磁力搅拌 24 钟头。随后，将一块聚脂纺织物（2.8 cm × 2 cm）渗入以上饱和溶液中 10 分鐘。接着，除去纺织物外表的不必要液态并迁移到带有2 ?mL硫酸的空气干燥器中9钟头。以后，将纺织物在60 °C的烘干箱中干躁12钟头以得到多功能性聚脂纺织物。依据用以制取不一样作用纺织物外表的秘方，相对应的纺织物各自取名为纺织物-0、纺织物-1、纺织物-2和纺织物-3，在其中纺织物-0意味着原纺织物。图1(b)展现了该特点的外表生成的基本原理，羟基丙基封端长链硅氧烷开链被灵便地引进到改性材料纺织物表层。取得成功的热聚合归功于胺和环氧树脂基中间的高效率反映及其乙氧基在蒸发的HCl蒸气存有下的水解反应和缩合反应。在这里全过程中，TEOS和TGOS可以共水解反应以提高表层涂膜的抗压强度，而一些分散的 PDMS开链产生类似高聚物刷的构造。
Fig. 2 (a)(e) 纺织物-0的表层SEM图；(b)(f) 纺织物-1的表层SEM图；(c)(g) 纺织物-2的表层SEM图；(d)(h) 纺织物-3的表层SEM图；(i) 纺织物-2的原素布局图。
将改性材料涤纶纤维的表层形状与初始纺织物的表层形状开展较为，可以清晰地发觉全部改性材料涤纶纤维的针织品构造也没有遭受显著的毁坏（图2a-d）。可是因为产生高密度且均衡的镀层，最开始彼此之间分离出来的化学纤维越来越稍微浓稠（图2e-h）。为进一步证实此纺织物-2做为事例开展表层元素分析。如下图2(i)所显示，不属于初始纺织物的新元素N和Si发生在有机纤维表层，这种原素遍布匀称，确认改性材料取得成功。
Fig. 3 (a) 纺织物的傅立叶红外线結果图；(b) 纺织物的XPS結果图。

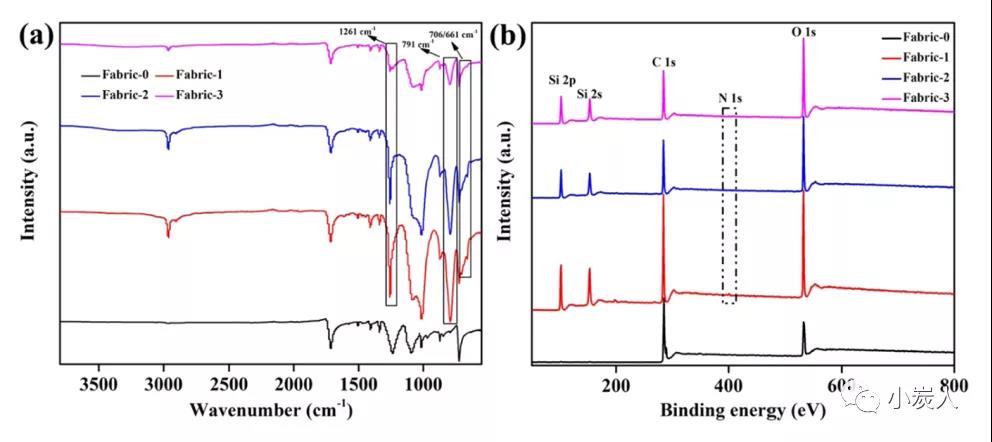

图3(a)展现了改性材料和未改性材料纺织物外表的FTIR光谱仪。Si-C(1261 cm-1) 和Si-O(791 cm-1) 的峰发生在改性材料纺织物中，证实了TEOS和TGOS的合理共水解反应，归属于TGOS的环氧树脂官能团在910 cm-1处的典型性FTIR特点峰从改性材料纺织物中消退，随着着-NH（661 cm-1）和-NH2（706 cm-1）的新峰，表明胺和环氧树脂基中间的反映产生。更主要的是，分散胺基团的存有明显表明改性材料纺织物中的硅氧烷基链段仍保持相对高度流动性的情况，这可以授予改性材料表层出色的拒液性。图3(b)展现了纺织物的XPS检测結果，XPS检测是为了更好地进一步观查改性材料纺织物中硅氧烷开链的成分，研究其对表层润滑性起着非常重要的功效。O和Si的比重的增长的趋势表明TEOS的含量从纺织物-1到纺织物-3先后升高。反过来，N从0.80慢慢降低到0.69，最终降低到 0.44，这表明纺织物-1表层硅氧烷开链的占比最大，次之是纺织物-2，而小量的长链硅氧烷开链被授予到纺织物-3表层。
Fig. 4 (a) 纺织物的水表面张力相片；(b) 纺织物上10 μL水的的滚动角；(c) 纺织物上20 μL水的的滚动角；(d) 纺织物上30 μL水的的滚动角。

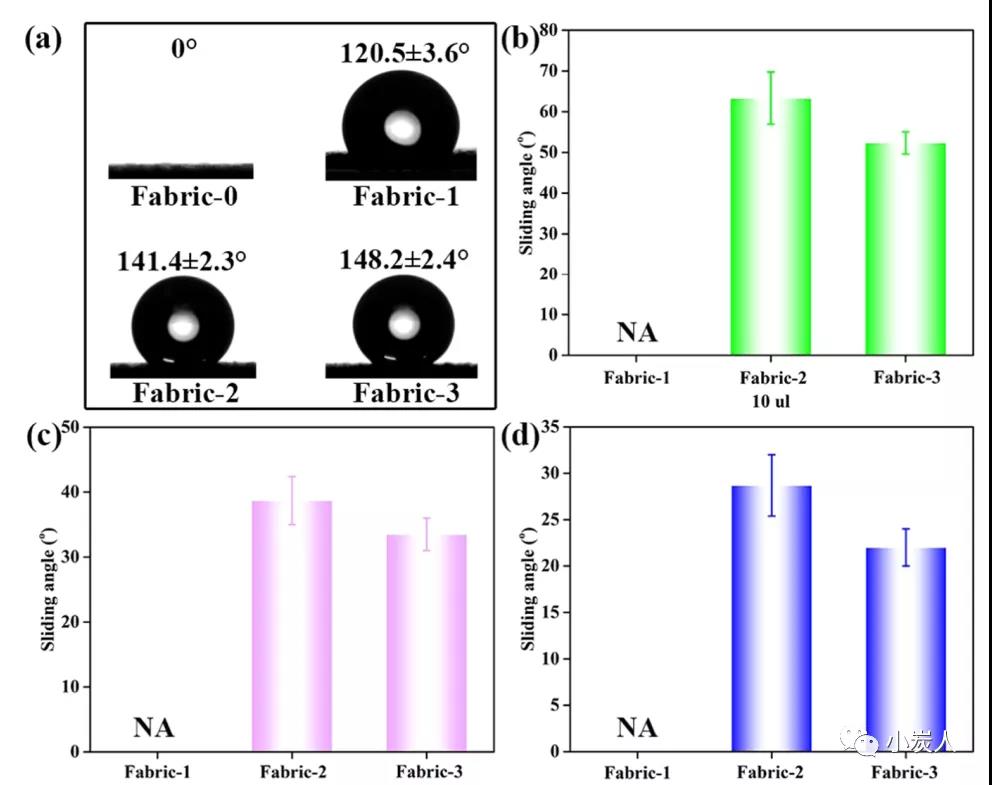

图4(a)表明了应用静态数据表面张力和动态性滚动角制取的纺织物以及磷酸激酶对水的表层润滑性。表层改性材料后，纺织物-1、纺织物-2和纺织物-3的水表面张力各自为120.5±3.6°、141.4±2.3°和148.2±2.4°，远远高于初始纺织物（纺织物-0的水表面张力为～ 0°），表明改性材料对提升表层疏水性有积极主动�：�。但在这种改性材料纺织物中，纺织物-1 的硅氧烷开链成分最大，疏水性较弱。当水珠落到 纺织物-1 处时，它固定不动在原始部位，在转动全过程中没有挪动。这关键归功于水分与吸水性胺基中间的强相互作用，造成纺织物-1的祛湿特性较弱（图4b-d）。反过来，伴随着纺织物表层羟基丙基封端硅氧烷开链的成分降低，长链硅氧烷的吸水功效慢慢占主导性，水珠非常容易从改性材料表层滑掉。伴随着TEOS成分的进一步提升，开链相对密度过低，纺织物表层疏水性减弱。
Fig.5 (a) 存水设备的平面图；(b) 存水速度；(c) 存水被搜集的开始时间；(d) 纺织物-2的集水循环系统可靠性。

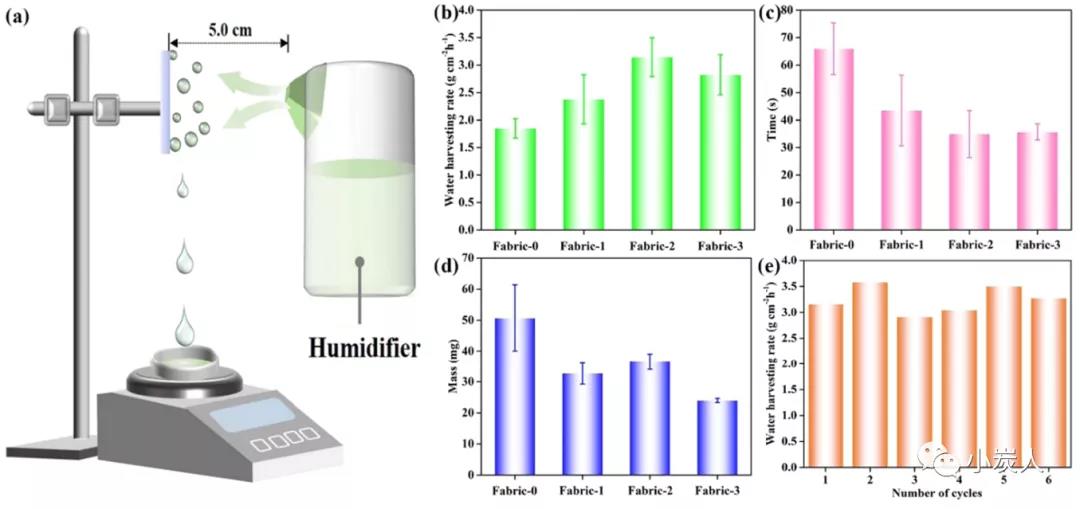

为了更好地探寻纺织物试品的存水特性，大家建立了一个自做的集雾系统软件，如下图5(a)所显示。应用商业空气加湿器造成仿真模拟雾流，并将试品竖直置放。存水1小时后，初始的纺织物-0表明最高的存水高效率为1.309 g·cm?2· h?1，如下图5(b)。较弱的存水特性可归功于其具有的吸水性和吸水能力。纺织物-0上的凝结水在滴下以前非常容易打湿并浸湿表层，因而直到第一滴滴下需要的時间最多如下图5(c)，而且其第一滴水的重量较大如下图5(d)。比较之下，这种改性材料纺织物上的凝结水可以迅速地滚动，而且因为疏水性的提升，测出的存水高效率远远高于初始纺织物。殊不知，亲水性表层并不一直代表着高的水搜集高效率。纺织物-2表层带有适当的亲水性羟基，较大存水高效率为3.145 g·cm-2·h-1，比纺织物-3高11.45%，比纺织物-1高52.4%，而且在存水特性层面好于大部分别的报导的原材料。因而，亲水性表层融合适当的亲水基团，还可以显着提升存水特性。除此之外，制取的纺织物的存水率比较稳定，在多次精确测量后沒有显著降低如下图5(e)。
Fig. 6 用三维光学显微镜拍照的在室内温度下水收集图象：(a) 纺织物-1；(b) 纺织物-2；(c) 纺织物-3。

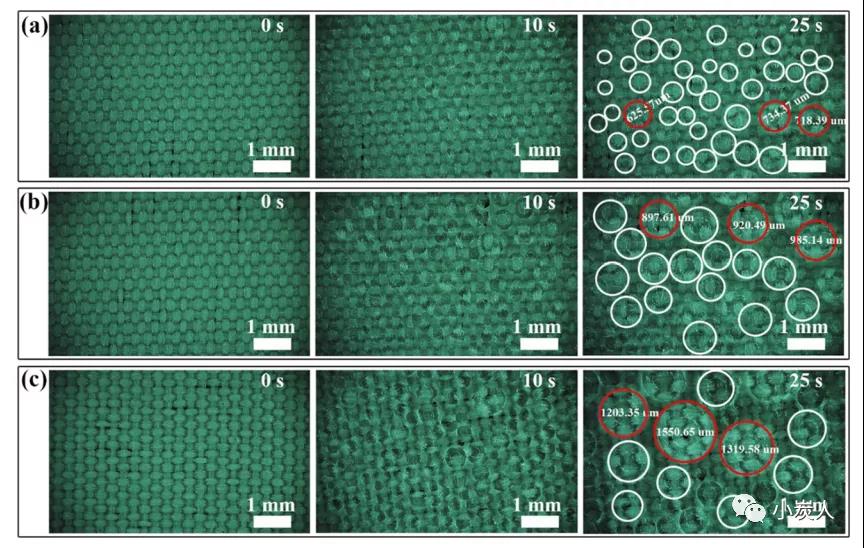

在图6中，大家根据3D光学显微镜进一步科学研究了亲水基团对出液形核和生长发育的危害。与纺织物-2和纺织物-3对比，晨雾在纺织物-1上具备更高一些的冷疑相对密度。这表明带有大量亲水基团的亲水性表层表明雾凝固率更高一些。殊不知，雾和亲水基团中间的强水黏附特点的确阻拦了出液的生长发育全过程，在同样的冷却時间后，造成纺织物-1上的出液规格比纺织物-2和纺织物-3小得多。伴随着纺织物表层亲水基团的成分降低，非常容易产生细微的小露珠，进一步融合成比较大的水珠。殊不知，在这种全过程以前，这种表层没法从湿冷的空气中迅速捕获水份。
Fig. 7 出液形核与翻转的平面图：(a) 纺织物-1；(b) 纺织物-2；(c) 纺织物-3。

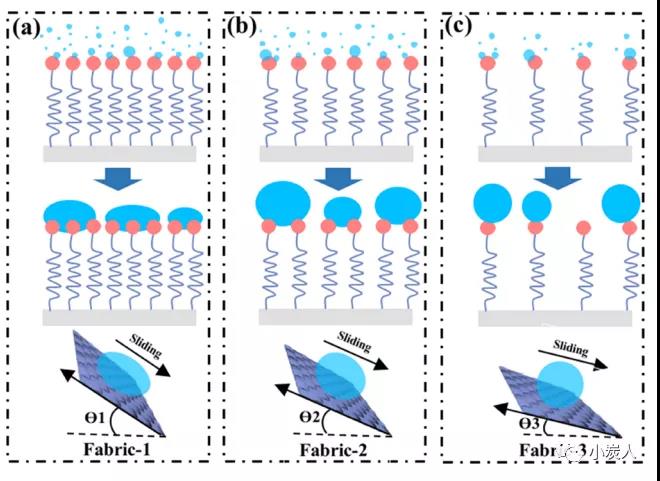

为了更好地表明表层亲水基团和亲水性特点对纺织物存水高效率的繁杂关联，图7中展现了得到的作用纺织物表层上的出液形核和除去平面图。针对纺织物-1，引进的羟基丙基封端硅氧烷开链是最大的，这代表着表层有大批量的亲水基团。一般来说，这类表层有益于捕获湿冷空气中的雾水，并主要表现出较高的雾水凝固率。但凝结水通常处在典型性的温泽尔情况，因而会牢固地黏附表面层而不容易翻转，进而造成收水率低。针对纺织物-3，它意味着表层含有小量亲水基团的亲水性原材料。尽管表层非常容易让细微的露珠融合成相对性比较大的出液，随后离去表层，但欠缺充足的吸水性结构域与雾水融合阻拦了雾水的供货。根据调整TEOS、H2N-PDMS-NH2和TGOS的摩尔比，可以操纵纺织物-2中亲水基团和亲水性长开链的成分。它有希望加快纺织物外表的水形核，与此同时降低除去高效率的损害，进而最大限度地提升原材料的存水高效率。
汇总未来展望
创作者展现了一种新的一步对策，根据在总体目标中引进羟基丙基封端长链硅氧烷开链来生产制造带有适中亲水基团的亲水性表层。根据调整纺织物表层亲水基团和亲水性长链构造的成分，加快纺织物外表的水形核，与此同时对除去高效率的�：闲�。改善后的较大存水高效率可达3.145 g·cm-2·h-1，比初始纺织物高140.25%。该科学研究为高效率存水原材料的制取给予了一种与众不同的方式，其实际操作简便性使其具备很大的产业化利用效率。
全文
One-Step Preparation of Hydrophobic Surfaces Containing Hydrophilic Groups for Efficient Water Harvesting. Pei Lyu, Xiangyi Zhang, Xin Jiang, Bin Shang, Xin Liu, and Ziwei Deng, Langmuir, 2021, 37, 9630?9636.
https://doi.org/10.1021/acs.langmuir.1c01756
该文章内容致力于散播新技术应用新闻资讯，很有可能有转截/引入之状况，若有侵权行为请联络删掉。
上一篇: 铁塔绝缘子超疏水防覆冰材料介绍
