纳米防水涂层只是众多纳米级厚度的防水涂层中的一种存在形式，更多的是使用在电子产品PCB板，可以有效的疏水，防止水气、汗水对电子元器件的侵蚀。精密电子纳米防水涂层的专长：芯片、元器件、传感器等电子元件防潮，PCBA线路板防水防潮防腐蚀，以及电子产品防水防汗，智能硬件防水防潮。
九游会J9防水涂层主要3种涂覆工艺：浸泡，涂刷，喷镀（一般为自动化喷镀），推荐喷镀工艺：直接浸泡和自动化喷镀，下面以电子产品为例介绍操作工艺：
九游会J9——纳米电子防水涂层浸泡工艺要求
【1】PiQ nano 纳米电子防水涂层在到达用户手中时已经是可直接应用的成品，规格一般为1公斤/瓶，无需再二次加工，禁止使用其它不明溶液进行稀释，包括水（划重点：切记不可掺水）。
【2】推荐的施工方法为：浸泡 ?刷涂? 喷镀设备喷涂，其中首选浸涂，因为浸涂后膜层更均匀，覆盖更完整。实现360°全防护最佳方案。
【3】浸泡用容器在能容下PCBA的同时尽可能以小开口为易，以减少挥发。建议采用竖直浸涂，这样可以选择开口更小的容器，以减少容器挥发表面积。
【4】请保持在15-20度的环境温度下操作，可在空调窒内进行。
【5】取用适量，以刚好在容器中没过PCBA为准。
【6】已取出但未使用完的纳米液可再次回收至原包装瓶内，下次可继续使用，注：使用过的先过滤再倒入原包装瓶中，最好有单独的容器封装用过的纳米液，以免有沉淀杂质影响后期的使用效果。
【7】对于诸如zif类连接器需进行事先防护，插针类，USB等针脚大而疏的接品件无需防护，对声音播放及传输类器件需要进行防护，个别连接器若在涂覆结束后不能导通，可以反复插拔几次即可导通。
【8】避免为尖锐的物品刻画涂层表面，本品由于超�。⒎谴辰核嗖罚阶帕Σ蛔阋灾С湃宋兰频钠苹�。
【9】在施工前进行必要的样板测试非常有必要。也欢迎电联九游会J9技术工程师，赵工：13048960888
PCB纳米涂层简单操作工艺流程示范
一、浸泡
（1）准备适合的容器，以刚好容纳下PCBA为准。
（2）倒入适量的PiQnano 纳米防水溶液(即九游会J9与您约定的纳米涂层剂)，将PCB板完全浸入纳米液中。
（3）让PCB板完全浸入纳米溶液中，浸泡约3-5秒，可以适当翻动，以达到更完整更均匀的结膜效果（注：如果浸入后拿出再次浸入则实际为两次涂覆，最终膜层厚度会乘以2）。
（4）将PCB板从溶液中取出，九游会J9电子防水涂层的流挂液滴是很小量的。
（5）取出后常温晾置在干净的桌面，九游会J9电子防水涂层是纳米级厚度，肉眼几乎不可见，PCB做完涂层工艺后表面看起来依然很整洁干净，约5-10分钟可全干。特殊情况也可以考虑快速烘干。
（6）在PCB上滴水或者喷水观察纳米涂层的超疏水现象。可以跟普通表面的PCB进行对比，做过纳米防水涂层的PCB表面的水滴更圆润，比较规则，像是同一个水滴的无限复制，只不过有大有小。而普通表面的PCB上的水滴则是成片状。
（8）也可以对成品进行带电入水测试
（9）根据您的产品的防护需求可模拟产品或将面临的恶劣环境，对其进行98小时酸碱，盐雾测试，观察期效果。

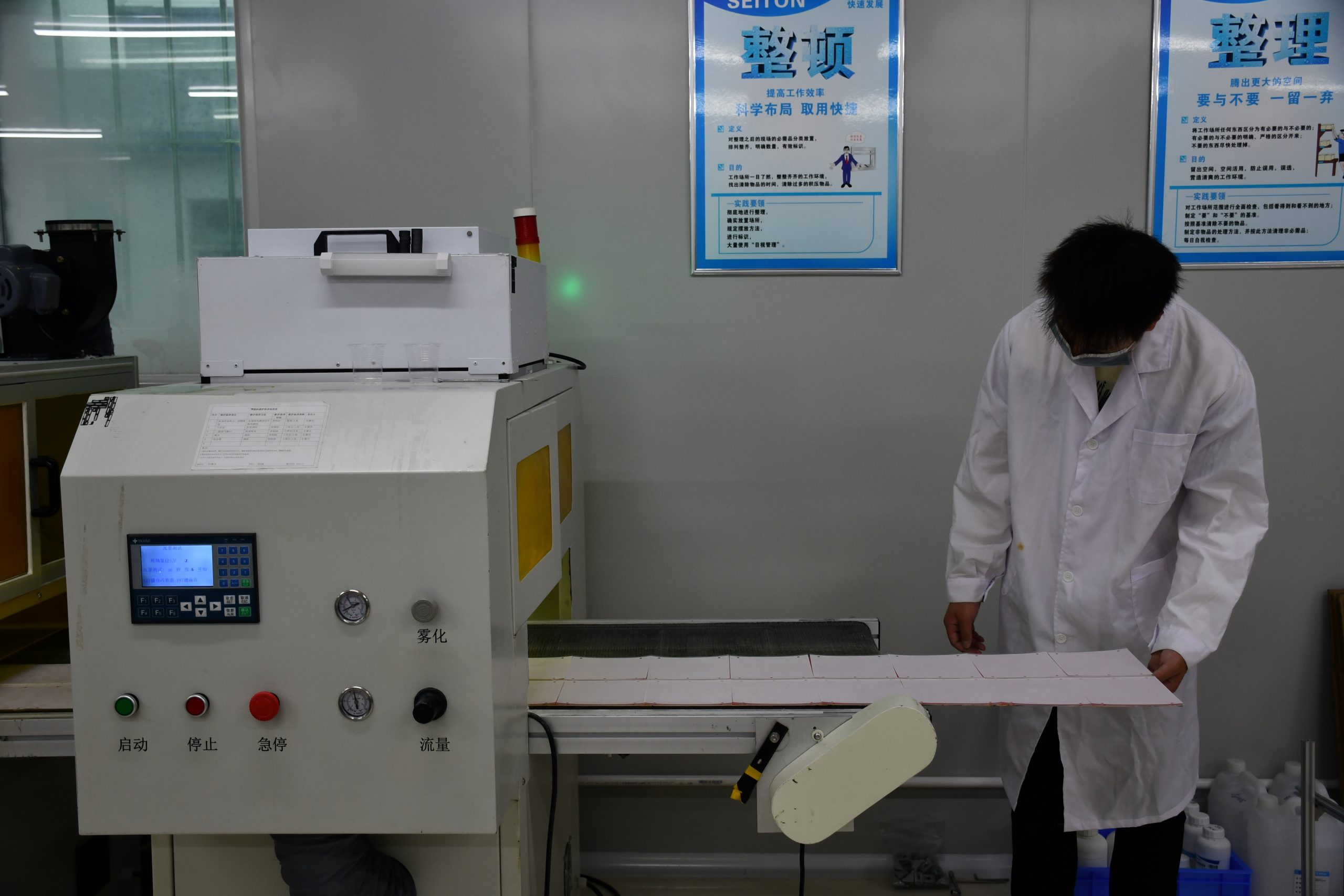

二、自动化喷镀——配套的镀膜机喷镀设备喷镀
镀膜机喷镀就是将纳米液直接淋到PCBA表面的一种施工工艺，因为这种工艺涉及开机调试等流程，适合大批量喷镀适用，有效地提高生产加工效率。
九游会J9是一家立足于深圳专注于氟改性聚酯纳米涂层材料研发制造与电子防护整体解决方案供应商，已获批国家高新技术企业，在精密电子制造工艺中为PCBA提供360度全方位防水、防潮、防腐蚀的纳米涂层保护，高效提升线路板在潮湿环境运行稳定性及降低故障售后率，是户外产品结构防水的黄金搭档，消费类电子一键防水防盐雾的好帮手，欢迎联系索取测试样品。九游会J9官网：https://paiqinano.com
大量电子纳米防护涂层剂、配套喷镀设备、OEM代工服务等请关心“九游会J9”微信公众号
纳米涂层剂理化性能详细参数直接点击：纳米电子防护涂层剂参数
技术咨询：赵工130 4896 4893
