其中大气环境作为电路板腐蚀发生的外部条件，大气污染物在产品腐蚀发生的过程中扮演了重要角色。由于与大气污染物相关的故障通常在电子产品使用一段时间后才能显现出来，这意味着一旦发生了腐蚀引起的故障，相同环境下相同使用年限的产品将进入故障集中爆发期。同时污染对电子产品的影响是不可逆的，会对维修造成很大困难，甚至导致产品的报废。因此在产品设计之初进行相应的大气污染物的防护设计很有必要。在以往研究中的有关电路板腐蚀问题，主要聚焦于特定类型的腐蚀机理及缓蚀剂的研究。电路板涂覆涂层的研究中，偏向在平面条件下保护涂层的不同材质、不同厚度等因素对防护和可维修性的分析，少有专门针对工程实际中电路板防护涂层的涂覆薄弱点评估和关于电路板腐蚀防护的系统性介绍。
在以往研究的基础上，文中结合电路板大气污染物防护的实际问题，从电路板典型腐蚀失效和保护涂层的涂覆薄弱点入手，探讨电路板类产品应对大气污染物的具体防护措施。
大气污染物分类
根据ANSI/ISA-71.04的描述，影响设备工作的空气中的污染物有固体、液体、气体三种形态。各形态中对电路板影响较大的物质如下所述。
1）固态微粒——灰尘。灰尘中通�：新壤胱�、硫酸根、硝酸根等水溶性盐分。除了直接使设备内部金属接插件或金属触点接触不良外，还会在金属表面促使水膜的形成。水溶性成分溶解在水膜中，将会加速金属腐蚀的发生，导致电路板绝缘阻抗下降。若在电路板工作过程中，可能会发生更为严重的电偶腐蚀。
2）液态空气污染物——盐雾。此处描述的液态空气污染物除了广义上的液体外，还包含了被气体携带的液体和空气中雾化液滴状物的气溶胶。沿海地区的空气中，盐雾含量较高，主要成分是NaCl，NaCl在化学上比较不活泼，但在潮湿及有水的情况下，会产生Cl￣与Cu、Ni、Ag等金属或合金反应。同时NaCl作为一种强电解质，在低于临界相对湿度的情况下，可以在附着表面发生结露，离解生成Cl￣溶解在电路板表面的液膜或液滴中。在一定浓度Cl￣下，电子设备开始出现局部腐蚀，随着新的不致密腐蚀产物的出现，进一步破坏设备表面的防护层，腐蚀速率迅速增大。
3）气态空气污染物——SO2、H2S，含硫化合物是大气中最主要的污染物之一，大气中H2S和SO2主要来自采矿、含硫燃料的燃烧及冶金、硫酸制造等工业过程。H2S和SO2是强可变组分，H2S在加热情况下可分解为H2和S，排放到空气中的SO2与潮湿空气中O2的水蒸气反应，在粉尘等催化剂作用下化合生成H2SO4。
腐蚀失效机理和形态
由腐蚀引起的电化学迁移（Electrochemical migration，ECM）是电子产品腐蚀失效的主要原因。电化学迁移存在两种不同的形式：一种是金属离子迁移到阴极，还原沉积形成枝晶，并向阳极生长；另外一种是阳极向阴极生产的导电阳极丝（Conducting anodic filaments，CAF）。金属的电化学迁移最终会造成电路的短路漏电流，从而造成系统的失效。
电路板出现的大气腐蚀机制中，材料表面的吸附液膜扮演着重要角色。液膜厚度在1μm以上的腐蚀最为严重，液膜之下主要发生的是电化学反应。常见的电子设备在空气中出现的腐蚀形态，可以大致分为以下几类。
1）局部腐蚀。腐蚀集中在金属材料表面的小部分区域内，其余大部分表面腐蚀轻微或不发生腐蚀。主要由于金属表面状态（涂层缺陷、化学成分等）和腐蚀介质分布的不均匀，导致电化学性不均匀，即不同的部位具有不同的电极电位，从而形成电位差，驱动局部腐蚀的产生。在局部腐蚀过程中，阳极区域和阴极区域区别明显，通常形成小阳极大阴极的组态，阳极腐蚀严重。
2）微孔腐蚀。一种特殊的局部腐蚀，常见于镀金元件上的特殊电偶腐蚀。由于镀层表面微孔或其他缺陷的存在，中间过渡层甚至基体金属暴露在大气中，Au与其他金属形成大阴极小阳极的电偶对，发生电化学腐蚀。腐蚀产物的出现进一步导致表面缺陷的增大，最终导致镀层破坏。受接触表面微孔腐蚀产物的影响，腐蚀区域将表现出较高的接触阻抗和相移。
3）电解腐蚀。在相邻导体间距较近且存在偏压的情况下，将形成较强的电场。若此时导体存在液膜，电位较高的导体将会被溶液电解，形成的离子向另一导体迁移，导致导体间绝缘性能迅速下降，破坏导体，最终导致设备失效。
电路板典型腐蚀失效
电路板上会用到多种物料，物料的选型对于腐蚀反应的发生有重要影响。以工程实际中遇到的厚膜电阻硫化、SMD LED两种典型硫化失效和印制板铜腐蚀为例，比较不同器件封装结构和材料选择对电路板抗腐蚀能力的影响。

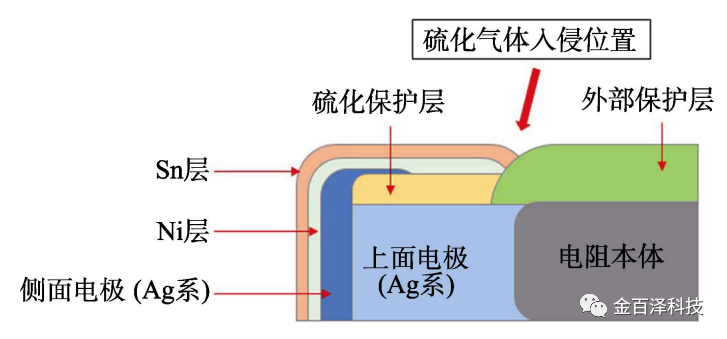

1）厚膜贴片电阻硫化腐蚀。厚膜电阻的面电极含有银元素，银元素暴露在空气中极易与硫发生化学反应。如果外部保护层和电镀层没有紧密结合，则面电极会与空气中的硫接触。当空气中含有大量含硫化合物时，银与硫化物反应生成硫化银，由于硫化银不导电，且体积比银大，在化合后，体积膨胀，导致原先银层的断层，电阻值逐渐增大，直至断路。为了防止厚膜电阻硫化，可选用抗硫化能力强的电阻。在面电极上涂覆保护层，通过导入不含Ag、且具有导电性的硫化保护层，从而保护上面电极，彻底杜绝硫化的通路。典型抗硫化电阻封装结构如图1所示。通过1年的对比应用试验表明，电阻硫化失效率大大降低，新封装结构的厚膜电阻具有良好的抗硫化作用。

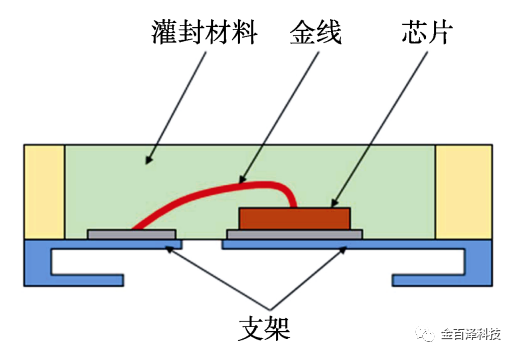

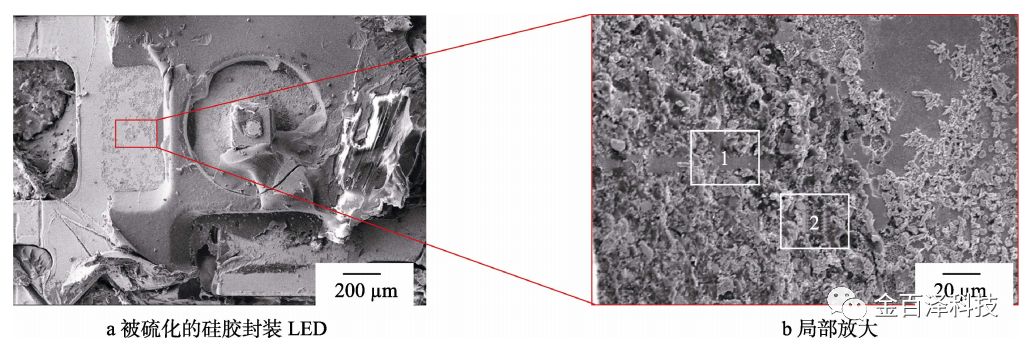

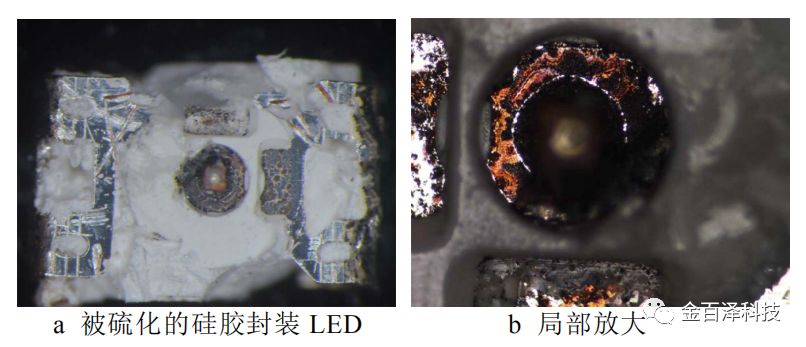

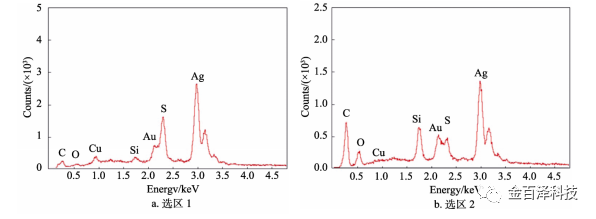

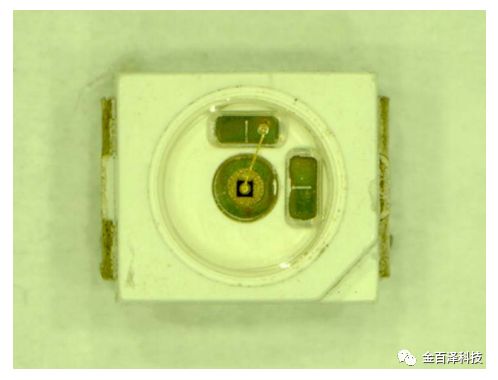

2）硅胶封装LED硫化腐蚀失效。典型的贴片封装LED结构如图2所示，其中与金线相连的一般为镀银支架，灌封材料则通常根据厂商而异。实际应用中，在含硫量较高的地区使用硅胶封装LED，被硫化的风险很高。如图3所示，硅胶封装的LED内部支架已经发黑，经过测试，无法点亮。将失效硅胶封装LED机械开封后，在金相显微镜下观察到内部键合点和支架的形貌如图4和图5所示。支架出现严重发黑，甚至露出基底铜层的颜色，外部键合点已脱落，芯片位置的银胶发黑严重。选取LED支架区域的两个位置进行EDS能谱分析，如图6所示。在支架区域分别检测到了质量分数为13.02%和5.38%的硫元素。

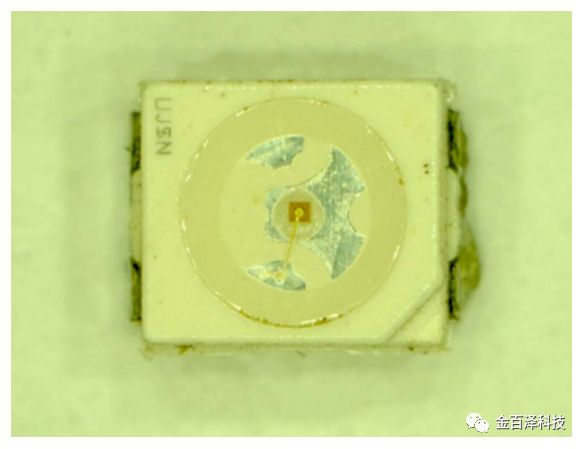

硅胶多孔结构对空气中硫化物有吸附作用，PLCC表面灌注型发光二极管如果选用硅胶进行封装，则会有硫化的风险。因为硅胶具有透湿透氧的特性，空气中的硫离子易穿透硅胶分子间隙，进入LED内部，与支架镀银层发生化学反应，导致支架功能区黑化，光通量下降，直至出现死灯。如果选用环氧树脂进行封装（见图7），则能有效阻止硫离子的侵蚀。选用环氧树脂封装的LED，现场使用1年后没有发现硫化的现象。
3）印刷电路板的铜腐蚀。印刷电路板使用铜作为电气传输介质，铜腐蚀不仅会影响产品外观，更容易导致电气连接短路或断路问题。为提高电路板覆铜的抗腐蚀能力，常见的表面处理方式有：热风整平喷锡、化学镍金和化学浸银。相关研究表明，在容易产生凝露的含硫大气环境下，热风整平喷锡抗腐蚀能力最强，其次是化学镍金。

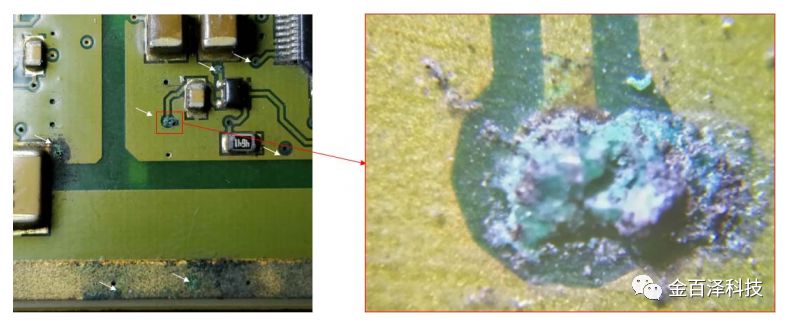

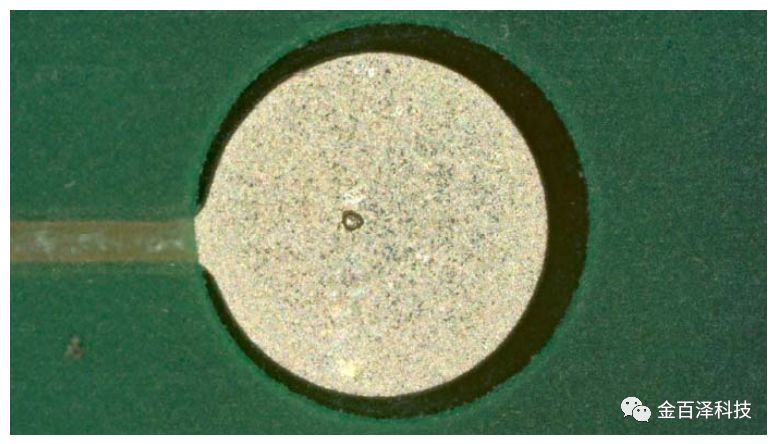

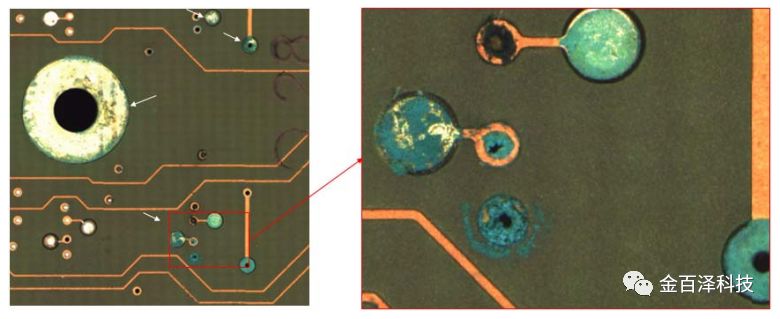

表面处理并不能完全确保电路板在恶劣环境下覆铜不被腐蚀。如图8所示，化学镍金电路板底部接地覆铜区域出现覆铜腐蚀现象，甚至被三防漆覆盖区域的过孔也出现了明显的腐蚀产物堵塞过孔。如图9所示，经过热风整平喷锡的电路板过孔出现腐蚀现象，电路板过孔位置是腐蚀现象出现的高发区域。除了改变表面处理方式和增加镀层厚度外，还应调整电路板生产和集成测试过程中的工艺参数，尤其应避免ICT测试过程中，过高探针压力破坏镀层。ICT测试压痕如图10所示。
涂层涂覆

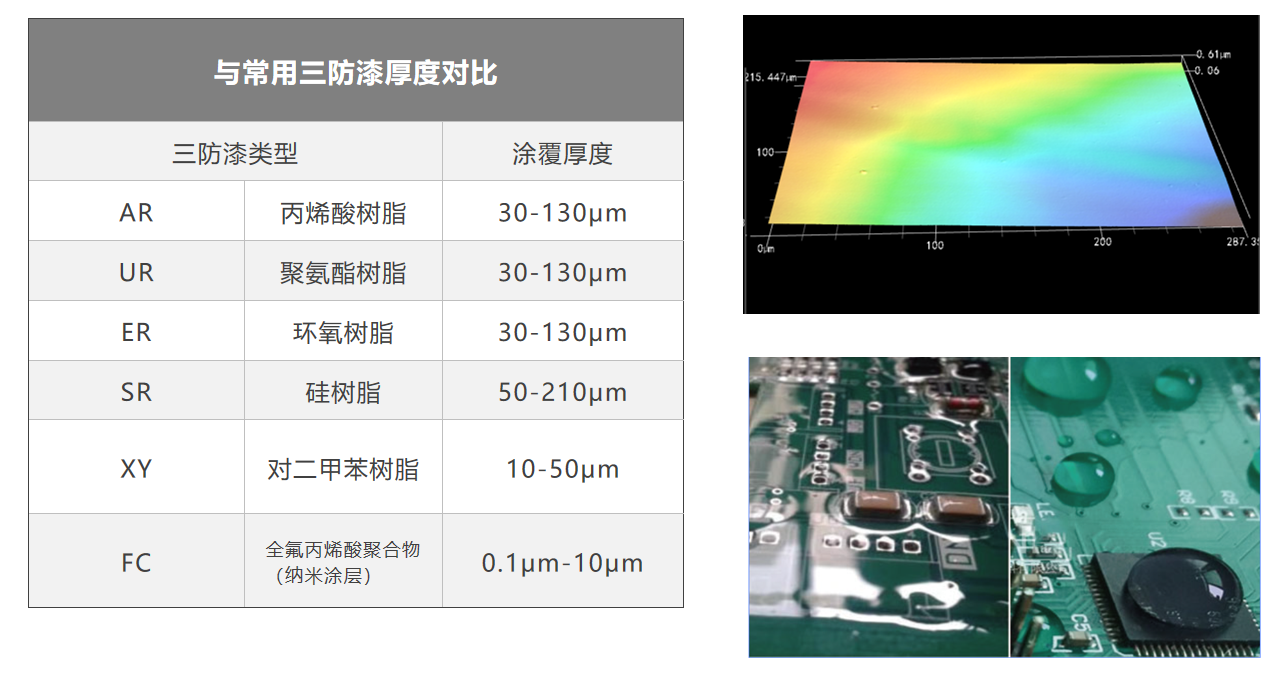

印制电路板的器件腐蚀通常从引脚或器件边缘诱发，历经表面涂层损伤、界面腐蚀扩展、金属腐蚀扩展、元器件内腔腐蚀等阶段。三防漆作为一种特殊配方的涂料，用于保护电路板免受环境的侵蚀。三防漆的种类和涂覆厚度是影响防护效果的重要因素。业内常根据GB/T 13452.2-2008测量平面位置的涂覆材料厚度，有湿膜厚度、干膜厚度的区分。IPC-A-610给出了不同类型的三防漆推荐涂覆厚度，见表1。根据实际应用，对于受控环境，可以无需涂覆三防或采用薄层涂覆工艺，涂覆厚度处于范围下限；对于不受控环境或恶劣环境，则建议采用厚层涂覆工艺，涂覆厚度处于范围上限。

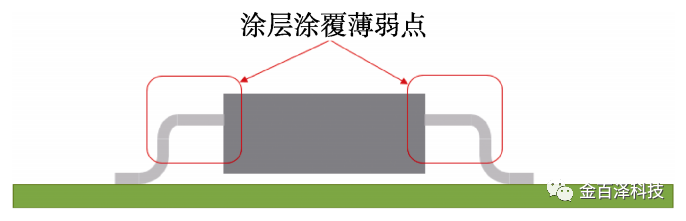

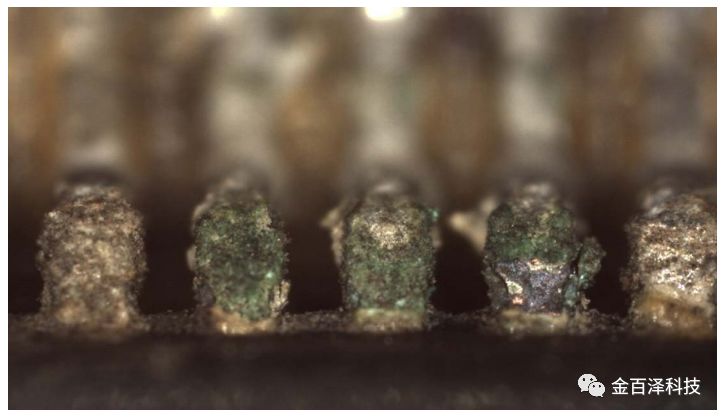

在实际生产中，发现引脚处干膜厚度有时仅能达到平面区域干膜厚度的1/3。原因是三防漆具有一定流动性，在喷涂后，受到重力和引脚间的毛细作用，器件引脚处的三防漆厚度较�。晌婪阑さ谋∪醯悖�11），极易形成腐蚀。如图12所示，使用一段时间的电路板器件引脚处出现了三防漆缺失和引脚腐蚀现象。

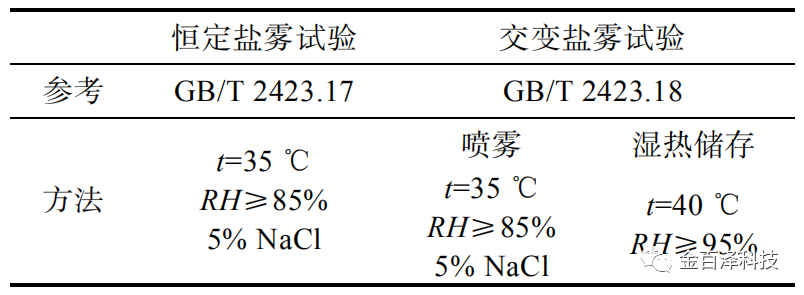

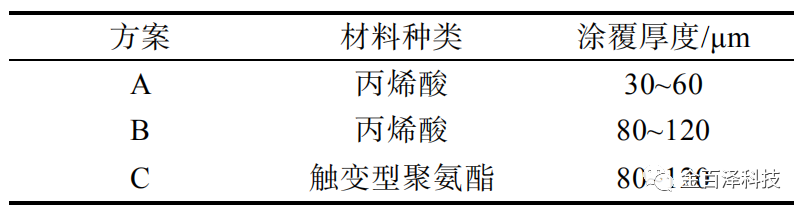

为了评估不同种类三防漆材质及涂覆厚度在电路板防护效果，选取三块相同电路板，设置不同的涂覆参数，见表2。方案A、B中的丙烯酸三防漆在使用前需要稀释，方案C中的触变型聚氨酯三防漆是改良型的聚氨酯三防漆，具有剪切时黏度较小、便于喷涂均匀、停止剪切时黏度迅速上升的特点。根据GB/T 2423.17进行恒定盐雾试验168h之后，按照GB/T 2423.18采用等级II的要求进行交变盐雾6个周期试验，时间为144h。试验方法和参数见表3和图13。

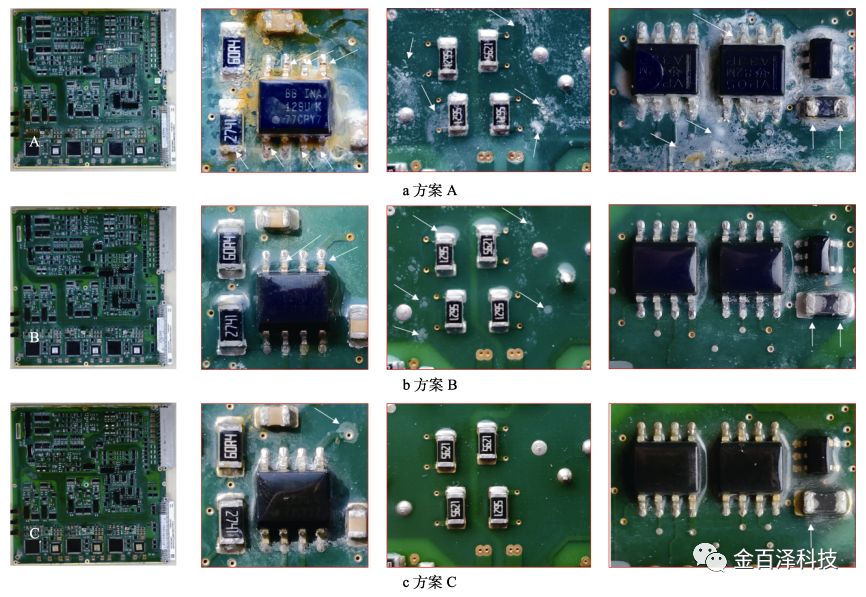

试验结果如图14所示。在经过恒定盐雾试验和交变盐雾试验之后，方案A的电路板在涂层的边沿位置出现了涂层脱落，贴片器件和引脚焊点位置出现鼓泡，部分器件引脚出现了较严重腐蚀，在紫光灯下器件引脚位置三防漆脱落情况严重。方案B的电路板在紫光灯下器件引脚位置三防漆出现少量脱落，引脚出现轻微腐蚀，电路板在平面位置出现一些鼓泡，贴片器件的边沿位置出现一定鼓泡。方案C的电路板三防漆外观未见明显破损，在紫光灯下器件引脚位置三防漆留存相对完整，在PCB平面位置有少量鼓泡情况出现，在贴片器件引脚处出现少量气泡。
试验结果表明，在三防漆涂覆工艺相同的前提下，不同物性参数和涂覆厚度的三防漆在电路板的防护效果上有较大的差异。适当提高三防漆材质黏度和厚度能有效改善器件引脚处和器件边沿处防护效果，保证涂层的完整性，进一步提高了电路板器件工作过程的抗腐蚀能力。
结构防护

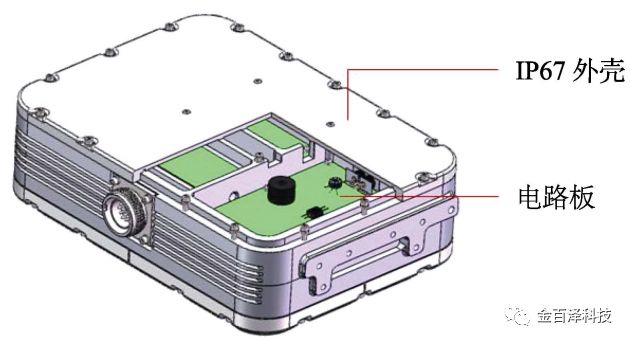

结构密封防护设计是为隔绝或减少外部腐蚀介质的影响，保持内部绝缘件和电子器件原有的性能。例如将设备置于高防护等级的防护外壳中，如图15所示。
提高防护等级可能会导致如散热、人机交互、成本等方面的问题。当系统中引入风扇时，需注意风道设计。根据设备的使用环境，合理选择产品的散热方式和风扇的位置。当风扇置于进风口位置，应注意避免在设备内部形成涡流，且进风口位置避免放置管脚密度较大的器件，以减少局部区域积灰严重的问题出现，避免固体颗粒污染物聚集。
总结：
针对电路板的大气污染物防护问题，在应力因素分析和已有腐蚀故障机理研究的基础上，分别从器件级、单板级和设备级，在物料选型、防护涂层和结构防护设计方面提出了多种分析验证方法和防护措施。
1）对于腐蚀器件，可用金相显微、SEM及EDS等手段确定具体污染源，针对污染源种类和入侵路径选择合适封装的器件。
2）受重力和引脚间毛细作用的影响，器件引脚和边缘位置通常是涂层涂覆的薄弱点。带有保护涂层的电路板腐蚀通常从引脚或器件边缘诱发，器件引脚位置为保护涂层的涂覆薄弱点。提高涂层材料黏度和厚度，浸泡工艺实现360°全包覆，可以有效提升保护电路板对污染物的抗腐蚀能力。
3）适当提高结构设计的IP防护等级和合理的风道设计，可以有效降低大气污染物入侵。
