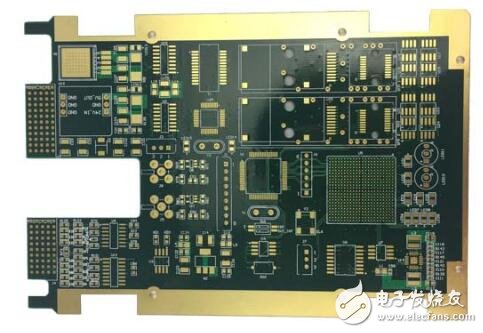

线路板生产厂好做吗
我国早已变成全世界pcb电路板第一大生产的国家，从而而很有可能造成的自然环境和資源问题及其绿色发展被摆到了史无前例的战略性相对高度。
PCB生产加工生产制造对自然环境会造成重度污染。假如环境污染情况不更改，我国PCB领域的发展方向令人担忧。那麼电路板加工厂究竟好做吗？这个问题是沒有确切的回答的。
过去两年，许多PCB公司资金投入了大批量的财力物力，在整治环境污染、绿色经济、节能减排层面干了许多工作中，逐渐尝到一些滋味，世界各国顾客控住了，订单信息增加了。将来，PCB生产制造公司要再接再厉，加强环境保护和绿色经济的工作中，使污水循环系统回用平稳，废蚀刻加工液循环系统回用再造和铜的收购上一个新的阶梯，污水处理站液加上系统软件做到自动控制系统，进一步进行节能降耗，使印制电路板厂变成海蓝色地绿新鲜空气的智能化电子器件产业园。
线路板生产厂做版常见问题
设计方案好的线路板必须根据电路板加工生产厂家来开展制做，随后在做版回家以后再将各种各样元器件电焊焊接上来，最终将其拼装到商品的机壳，产生一个完全的电子设备。因此线路板打样是电子设备生产过程中的一个关键步骤。那麼要想得到质量好的线路板打样必须留意什么事宜呢。
1、留意操纵好做版总数
由于线路板打样通常全是开展小批量生产的生产制造，因此针对做版生产厂家而言启动成本费较高，因而便会导致公司做版的成本上升，那麼为了更好地可以更强的成本管控资金投入，公司在开展线路板打样以前还要搞好测算，统计分析好必须拼装的试品及其预留等领域的状况，操纵好做版的总数。
2、留意审批好做版加工工艺
因为线路板打样还可以采用各种不同加工工艺来开展，因而除开要留意找专业的线路板打样生产厂家之外，还需要分外留意的便是审批该生产厂家所运用的做版加工工艺，以保证生产厂家采用的加工工艺配备可以达到公司的pcb线路板设计方案生产制造规定，此外要在做版好以后可以开展镭射激光检测。
3、留意合理布局好做版数据信号
打样本的数据信号合理布局是不是详细有效会直接影响到全部做版的品质，因而在开展线路板打样的情况下公司还需要留意做版的数据信号合理布局，保证详细并且有效，而且应当全方位检查一下电气设备层面，那样才能够更快的提高pcb线路板电气设备特性和可靠性，与此同时还可以减少噪音。
电路板加工步骤
需看PCB板生产加工究竟难不会太难做，最先看一块PCB是怎样生产加工的？
第一步，取得一块PCB，最先在紙上纪录好全部原气件的型号规格，主要参数，及其部位，尤其是二极管，三机管的方位，IC空缺的方位。最好用数码照相机拍二张原气件部位的相片PCB抄板。
第二步，拆下来全部元器件，而且将PAD孔内的锡除掉。用乙醇将PCB清理整洁，随后放进扫描机内，运行POHTOSHOP，用五颜六色方法将丝印油墨面扫入，并打印出去预留PCB抄板。
第三步，自来水纱纸将TOP？LAYER？和BOTTOM？LAYER双层轻度打磨抛光，打磨抛光到铜膜发光，放进扫描机，运行PHOTOSHOP，用五颜六色方法将双层各自扫入。留意，PCB在扫描机内放置一定要横平树直，不然扫描仪的图像就没法应用。
第四步，调节蒙版的亮度对比度，明暗交界线度，使有铜膜的一部分和沒有铜膜的一部分比照明显，随后将图变为黑白色，查验线框是不是清楚，如果不清楚，则重复本流程。假如清楚，将图存为黑与白BMP文件格式TOP.BMP和BOT.BMP。
第五步，将2个BMP文件格式的文档各自变为PROTEL文件格式，在PROTEL中加入双层，如果双层的PAD和VIA的部位基本上重叠，表明前好多个流程做的非�：茫绻形蟛睿蚍锤吹谌�。
第六步，将TOP。BMP转换为TOP。PCB，留意要转换到SILK层，便是淡黄色的那层，随后你在TOP层描线便是了，而且依据第二步的工程图纸置放元器件。画完后将SILK层删除。
第七步，将BOT。BMP转换为BOT。PCB，留意要转换到SILK层，便是淡黄色的那层，随后你在BOT层描线便是了。画完后将SILK层删除PCB抄板。
第八步，在PROTEL里将TOP。PCB和BOT。PCB加入，并成一个图就OK了。 第九步，用激光器复印机将TOP？LAYER，？BOTTOM？LAYER各自打印出到透明胶片上（1：1的占比），把胶卷放进那片PCB上，较为一下是不是不正确，假如没有错，你也就做好了了PCB抄板
该文章内容提高散播新技术应用新闻资讯，很有可能有转截/引入之状况，若有侵权行为请联络删掉。
