pcb电路板的一般合理布局标准
pcb电路板的电子器件合理布局和走线的恰当产品结构设计，是决策电子器件著作能不能靠谱工作中的一个主要因素。文中介绍了pcb电路板的电子器件合理布局和走线标准。
电子器件的合理布局标准
在pcb电路板的设计排版中，电子器件的合理布局尤为重要，它决策了表面的齐整美观大方水平和 印刷输电线的时间长短与总数，对整体的稳定性有一定的�：�。布置电子器件时要遵循下列好多个标准：
1）在一般而言，全部电子器件均应布局在印刷电源电路板的一面。针对单层pcb电路板， 电子器件只有安裝在沒有印制电路的一面；针对两面pcb电路板，电子器件也应安裝在印制电路 板的一面；假如必须绝缘层，可在电子器件与pcb电路板中间垫绝缘层塑料薄膜或电子器件与pcb电路板 中间留出1~2mm的空隙。在情况可以的情形下，尽可能使电子器件在全部表面上遍布匀称、亲疏一致。
2）在确保电气设备特性的条件下，电子器件应互相垂直或竖直排序，而求齐整、美观大方。
3）重而大的电子器件，尽可能按置在pcb电路板上紧贴固定不动端部位，并减少重心点，以提升冲击韧性和耐震动、抗冲击工作能力，降低pcb电路板的负载和形变。
4）发烫电子器件应首先分配在有益于排热的部位，必需时可独立安裝热管散热器，以减少和降低对相邻电子器件的�：�。对热敏感的电子器件应避开高温。
5）对电流的磁效应较灵巧的电子器件和电磁波辐射极强的电子器件在合理布局时要防止他们中间互相影响。
印刷输电线的走线标准
电子器件合理布局进行后，就可以依据电路设计图分配和制作各电子器件的电极连接线，即印刷输电线的走线设计方案。走线对整体的电气设备性能的�：Ρ冉洗螅浔曜既缦滤�：
1）公共性接地线一般布局在pcb电路板的最边沿，既有利于pcb电路板安裝在声卡机架上，也有利于与声卡机架地相互连接。开关电源、过滤等低频率直流电输电线和电子器件靠边沿布局，高频率电子器件及输电线布 置在pcb电路板的正中间，以降低他们对接地线和外壳的遍布电容器。
2）印刷输电线与pcb电路板的边沿应留出一定的间距（不小于板厚），这不但有利于安裝滑轨和开展机械加工制造，还提升了绝缘性能能。
3）单层pcb电路板的一些印刷输电线有时候要绕着走或平行面走，那样印刷输电线就较为长， 不但使导线电感器扩大，并且印刷输电线间的生存藕合也扩大，这针对低频率电源电路�：Σ幌灾愿咂档缏肺：ο宰牛蚨癖厝繁８咂德适涞缦�、晶体三极管各电级的导线、键入和导出线短而直，并防止互相平行面。若某些印刷输电线不可以绕着走，这时为防止输电线交叉式，可以用跨线，如下图所示。针对高频电路应防止用外接输电线跨接线，若交叉式输电线较多，最好用两面印 制线路板，将输电线印刷在板的双面，那样可使输电线短而直。用单面板时，双面印刷输电线应防止相互之间平行面，以降低输电线间的生存藕合。

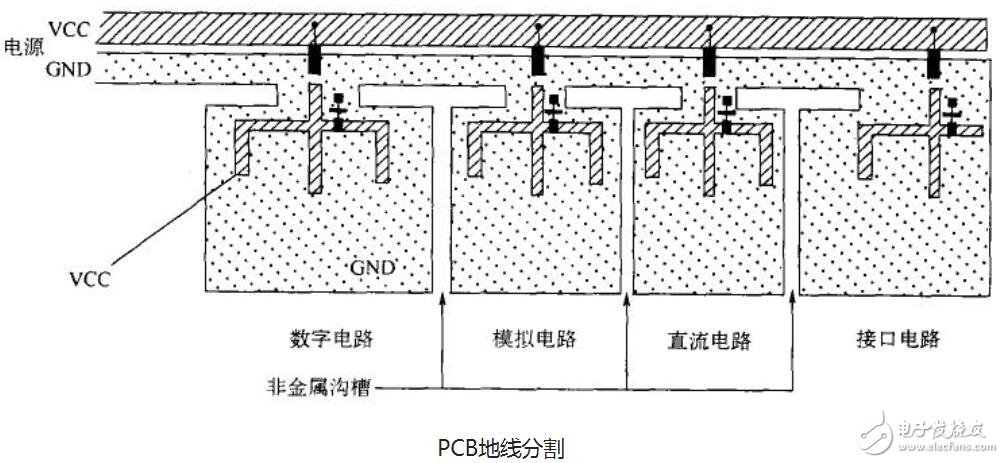

4）解决好电源插头与接地装置输电线，合理地抑止公共性特性阻抗产生的影响，可做到事倍功半的实际效果。
5）印刷输电线布置要齐整美观大方、条理清晰、走线与电子器件合理布局应融洽。在电气设备特性容许的条件下，走线宜同方向平行面，且在印刷输电线拐弯处宜用45夹角，防止应用钝角和斜角。
pcb电路板（PCB）领域角度剖析
2000年～2002年，经济泡沫毁灭造成的世界经济缩紧，中下游电子器件终端设备的要求变缓，全世界PCB产量发生下挫；
2003年～2008年上半年度，获益于世界经济的优良恢复局势及其电子设备与时俱进，PCB领域产量持续增长；
2008年后半年～2009年，金融风暴造成PCB领域严冬。
2010～迄今 伴随着经济复苏，中下游智能机、平板等新科技产品的盛行，PCB产量快速修复，且展现持续增长。PCB全世界市场容量达到500亿美金。
以往10年全世界PCB产业链维持年平均复合增速约4%。2017年全世界PCB产量为588亿美金，同比增长率为8.60%，我国PCB产量297亿美金，同比增长率达9.70%，增长速度高过全世界。从PCB产量地域遍布看来，PCB产业链重心点持续向东亚地区迁移，我国已变成全世界PCB最重要游戏玩家，占全世界PCB产量的50%以上。
这一过程中，在我国也出現了深南电路、景旺电子等高品质PCB生产商。可是现阶段世界前五大生产商关键集中化于台湾、日本和韩，中国PCB生产商的经营规模对比于全世界领头依然较�。泄谐》荻罱系�。但中国五大PCB领头生产商增长速度迅速，广泛展现二位数销售业绩发展。
在我国以通讯、电子计算机、消费电子产品、互联网等领域的电子器件产业链关键集聚于以长三角、珠三角及其环渤海经济圈，产生了较好的电子器件产业群。在其中长三角和珠三角地区占中国内地总值90%。近些年，因为沿海城市人工成本、环境保护规定日趋严格，PCB产业链逐渐向内地省区迁移，尤其是湖南省、湖北省、江西省、重庆市等经济发展产业群，中西部地区PCB生产能力呈持续增长的发展潜力。
pcb电路板市场前景

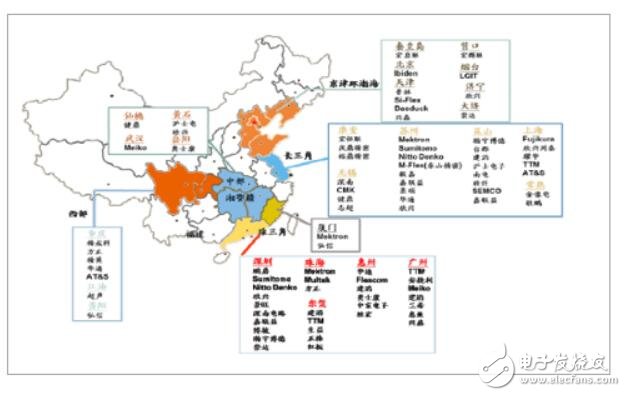

我国拥有身心健康平稳的刚需销售市场和明显的生产加工优点，吸引住了大批外资公司将工作中心向中国内地迁移。PCB商品做为基本电子元器件，其产业链多紧紧围绕中下游产业链集中化地域配套设施基本建设。现阶段中国内地约有一千五百家PCB公司，关键分布范围在珠三角、长三角和环勃海等电子器件行业集中度高、对基本元器件需要量大并具有优良运送要求和水、电标准的地区。现阶段我国PCB产业链聚落状况如下所示：

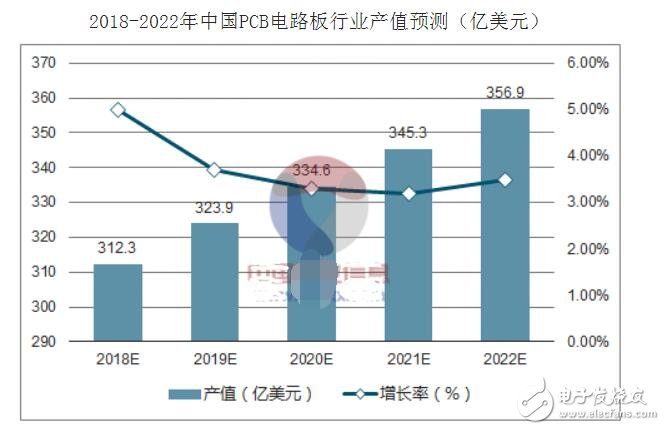

未来五年，我国pcb电路板销售市场在中国电子信息产业的推动下，仍将以远超全世界的年增长率再次提高。预估到2022年，我国PCB销售市场的经营规模将做到356.9亿美金。
