伴随着时期和科学技术的发展，如今的愈来愈多线路板的应用了贴片式元器件，而贴片式元器件以其体型小和有利于维护保养愈来愈受九游会J9真人的钟爱，大伙儿常常与家用电器相处，可很多人都不清楚，线路板的上的电子元器件的名字。而针对常常跟家用电器相处好朋友而言，对贴片式元器件觉得“惧怕”，尤其是针对一部分新手，由于她们对许多电子元器件的掌握很少，共享电路板上电子元器件图示！让各位对电子元器件更进一步的掌握。
电子元器件的种类
不一样类的零件外观一样，但设施及主要用途是大不一样的，例如TO220封装形式的元器件可能是三极管、晶闸管、场效管、或双二极管，TO-3数据库系统的元器件有三极管，电子器件等。
二极管也有几种封装形式，玻璃封装、塑胶封装形式及地脚螺栓封装形式，二极管种类有稳压二极管、整流二极管、隧道施工二极管、快恢复二极管、微波加热二极管、肖特基二极管等，这种二极管都用一种或四种封装形式。
贴片式部件因为元器件细微有的索性不烫印常见规格大多数也就几类，因此沒有工作经验的人难以区别，但贴片二极管及有正负极贴片式电容器与任何贴片式则会区别，有正负极贴片式元器件有一个相互的特性，便是旋光性标示。
应用贴片式元器件的益处
第一层面：体型�。亓拷锨幔浅Ｈ菀状⒋婧陀实�。如常见的贴片式电阻器0805封装形式或是0603 封装形式比大家以前用的直插电阻器要小上许多。几十个直插电阻器就可以放满一包装袋但换为电阻得话足够装几千个乃至几万个。自然，这也是在没有考虑到其所能承担较大电流量状况下的。
第二层面：贴片式元器件比直插元器件非常容易电焊焊接和拆装，贴片式元器件无需过孔，用锡少，直插元器件最费劲也最劳神的便是拆装，做了的朋友们都是有这一感受，在双层或是更双层的PCB 板上，就算是仅有2个引脚，卸下来都不太非常容易并且非常容易毁坏线路板，多管脚的就更别说了。而拆装贴片式元器件就非常容易多了，不仅二只管脚非常容易拆，即使一、二百只管脚的元器件多拆几回还可以不毁坏线路板。
第三层面：贴片式元器件还有一个很重要的益处，那便是提升了电源电路的稳定度和稳定性，针对开发而言便是提升了制做的通过率。
这是由于贴片式元器件体型小并且不用过孔，进而降低了杂散静电场和杂散电磁�。庠诟咂德�数字集成电路和快速数字电路设计中至关重要。具体描述常说，小编可以负“义务”的说，如果你一旦融入和接纳了贴片式元器件，除非是迫不得已的状况，你也许从此不愿用直插元器件了。
电子元器件怎么识别？
针对部件分辨能看烫印款型来差别，针对零件上无标识符的元器件也可剖析电路图讲解或用数字万用表精确测量元器件主要参数开展分辨。分辨元器件种类并不是一朝一夕就能学好的，这必须很多年累积的工作经验来了解，电子元器件的鉴别要根据表层贴片技术性。
表层贴片技术性（SMT，surface mount technology），是一种电子器件装联技术性，始于20个世纪80时代，是将电子元器件，如电阻器、电容器、晶体三极管、电子器件这些安裝到印刷线路板上，并根据钎焊产生电气设备联接。和插式封装形式的较大不同之处是表层贴片技术性不需是元器件的针角预埋相应的围绕孔，而界面贴片系统的元器件规格也会比插式封装形式的小许多。
贴片式加工工艺组成：
包装印刷（红胶/助焊膏）–》检验（可选择AOI自动式或是看着检验）–》贴片（先铺小元器件后贴大元器件：分快速贴片式及电子器件贴片）–》检验（可选择AOI电子光学/看着检验）–》电焊焊接（选用暖风回流焊炉开展电焊焊接）–》检验（分为AOI电子光学检验外型及多功能性检测检验）–》检修（应用专用工具：焊台及热风拆焊台等）–》锣板（手工制作或是pcb分板机开展切板）
生产流程简单化为：包装印刷——-贴片式——-电焊焊接——-维修（每道加工工艺中均可添加测试阶段以操纵品质）
在了解了贴片式部件及贴片式加工工艺以后，使九游会J9真人来掌握一些常见的电焊焊接贴片式元器件需要的一些基本上专用工具：

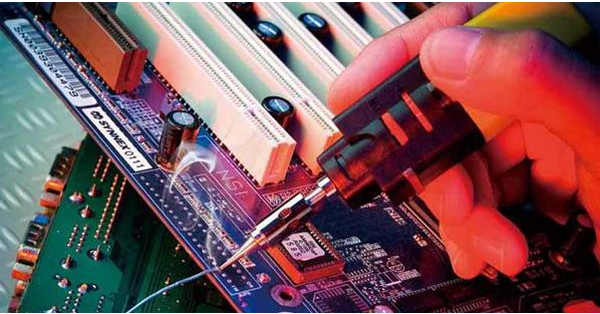

1. 电铬铁
手焊元器件，这一肯定是不能少了。在这儿向大伙儿强烈推荐电烙铁头较为尖的那类，由于在焊接钢管脚聚集的贴片式集成ic的情况下，可以更为便捷的对某一个或某好多个引脚开展电焊焊接。
2. 锡丝
好的锡丝对贴片式电焊焊接也很重要，假如情况容许，在电焊焊接贴片式元器件的情况下，尽量的应用细的锡丝，那样非常容易操纵给锡量，进而不用浪费焊锡丝和吸锡的不便。

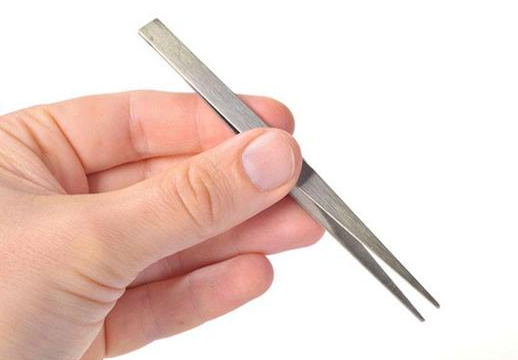

3. 医用镊子
医用镊子的首要功效取决于便捷夹起来和置放贴片式元器件，比如电焊焊接电阻的情况下，就可以用夹子夹到电阻器放进电路板上开展电焊焊接。医用镊子规定前面尖并且平便于于夹元器件。此外，针对一些必须避免静电感应的集成ic，必须使用防静电镊子。
4. 吸锡带
电焊焊接贴片式元器件时，非常容易发生上锡太多的状况。 尤其在焊聚集多引脚贴片式集成ic时，非常容易造成集成ic邻近的两脚乃至多脚被焊锡丝短路故障。这时，传统式的吸锡器是无论用的，此刻就要使用编制的吸锡带。 吸锡带可在卖电焊焊接器械的地区购买到，要是没有还可以拿电缆线中的铜线来替代，后文将会叙述。
5. 松脂
松脂是电焊焊接时最常见的助焊膏了，因为它能进行析出焊锡丝中的金属氧化物，维护焊锡丝不被氧化，提升焊锡丝的流通性。在电焊焊接直插元器件时，假如元器件锈蚀要先刮亮，放进松脂上放电烙铁烫一下，再上锡。而在电焊焊接贴片式元器件时，松脂除开助焊功效外还能够相互配合铜线可以做为吸锡带用。

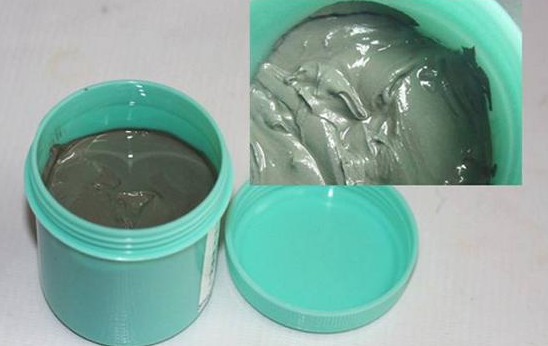

6. 焊锡膏
在电焊焊接难上锡的钢件等物件时，可以使用焊锡膏，它可以去除金属表层的金属氧化物，其具备腐蚀。 在电焊焊接贴片式元器件时，有时候可以使用其来“吃”焊锡丝，让点焊柔亮与坚固。
7. 热风焊枪

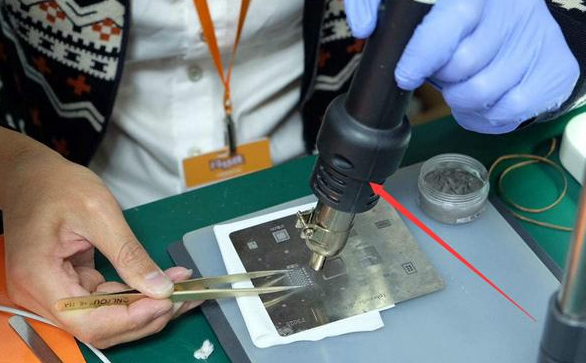

热风焊枪是运用其枪芯吹出来的暖风来对元器件开展电焊焊接与拆装的专用工具。其采用的技术规定相比较高。 从取出或安裝小元器件到大面积的电子器件都能够使用热风焊枪。在不一样的场所，对热风焊枪的环境温度和排风量等有特别要求，溫度过低会导致元器件虚焊，溫度过过高毁坏元器件及pcb线路板。排风量过交流会吹跑小元器件。针对一般的贴片式电焊焊接，可以无需到热风焊枪，在这里不做详尽描述。
8. 高倍放大镜
针对一些引脚尤其细微聚集的贴片式集成ic，电焊焊接结束以后必须查验引脚是不是电焊焊接一切正常、有没有短路故障状况，这时用工眼是很吃力的，因而可以使用高倍放大镜，进而便捷靠谱的查询每一个引脚的电焊焊接状况。
9. 乙醇
在用松脂做为助焊膏时，非常容易在电路板上留有不必要的松脂。为了更好地美观大方，这时可以用酒精棉球将电路板上有残余松脂的地区擦干净
10. 别的贴片式电焊焊接需要的专用工具除开以上常说的以外，也有一些如海棉、洗板水、硬刷子、强力胶等。在这里不做赘述，有标准的朋友们可以去掌握和动手能力实践活动应用。
