PCB设计APP通过十几年的发展趋势、不断改动和健全，或优存劣汰、或回收企业兼并、或强强联手，如今只剩余Cadence和Mentor俩家企业独大。
Cadence公司的发布的SPB系列产品，电路原理图专用工具选用Orcad CIS或Concept HDL，PCB Layout选用的是Allegro。
Mentor企业有三个系列产品的PCB设计专用工具，分别是：Mentor EN系列产品即Mentor Board Station；Mentor WG系列产品即Mentor Expedition；也有PADS系列产品即PowerPCB。
此外，Altium企业的Protel也是有许多高等院�？突�。
那麼，针对新手怎样从这诸多的PCB设计专用工具中挑选一款合适自身的专用工具学习培训应用呢？

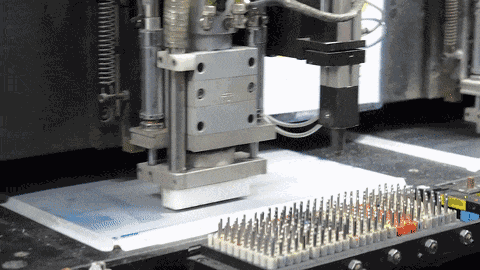

图片出处：全世界PCB做版服务提供商捷多邦
考量一个软件的好坏，在其中一个很实际的规范是看它的市场份额，也就是它的广泛应用和受欢迎水平。Protel系列产品，在许多高等院校里都是有设立有关课程内容，在高等院校老师学生中有很多的客户。可是不得不说，Protel在PCBAPP大家族中确实是最少端APP之一，因而非常少有公司企业应用。
Mentor PADS，也就是之前的PowerPCB／PowerLogic系列产品，是中低端的PCBAPP中最优异的一款，其页面友善、随便入门、功能齐全而备受中小型企业的亲睐，在中小型企业客户占据较大的市场占有率。
Cadence Allegro、Mentor EN和Mentor WG全是最大端PCBAPP，像zte中兴、华为公司这类大中型企业全是应用这种顶级的制图软件。在其中，Cadence Allegro如今好像变成快速板设计方案中事实上的行业标准，其教学资源也非常丰富，比较合适通过自学。Mentor Expedition是吊线最畅顺的APP，被称作吊线霸主，它的全自动走线作用十分强劲，走线标准设计方案十分技术专业。Mentor EN系列产品是以初期UNIX系统软件移殖到Windows系统，也是最专业的的PCB软件工具，但其学习培训难度系数比较大，不建议通过自学，但倘若出自于业务必须又自当别论。
因而对新手，倘若是因为企业应用的必须，也就沒有挑选的纠结了，企业应用哪些专用工具，自然就学什么专用工具。倘若是自身了解的必须，大家建议挑选Cadence Allegro或PADS。
Cadence商品
Cadence公司的商品这几年转变迅速，存有了Orcad／SPB／PSD等好几个系列产品，许多新手便会疑虑Orcad是什么、SPB和PSD又有哪些？实际上三者全是Cadence公司根据capture和allegro的PCB设计�？椋畋鸾鋈【鲇贏PP配备。Orcad的配备是中低端商品，存有价格便宜的优势，可是在Orcad中Allegro 的作用较为弱，仅有各类基本要素而沒有constrain manager，倘若必须SI或是constrain manager呢，就必须此外的提升配备了。PSD和SPB实际上是同一个物品，PSD是Allegro系统软件互联设计平台的初期版本号，之后新上市的版本号称为 SPB，由于改善了设计构思，因此改动了�？榘拿�。从而大伙儿应当懂了，SPB是Allegro最齐作用的版本号。
Cadence Allegro被许多大中型电子通信类企业选用，因而掌握Cadence Allegro对应聘求职有本质的协助；此外其教学资源也非常丰富，比较合适通过自学。如今Cadence公司的产品系列有：
Cadence SPB16.2，
Cadence SPB16.0，
Cadence SPB15.7，
Cadence SPB15.5，
Cadence SPB15.2等。
板级电路原理系统软件：
包含电路原理图键入、转化成、仿真模拟数据／混和电路设计，fpga设计方案，pcb编缉和全自动合理布局走线mcm电路原理、快速pcb疆域的设计方案模拟仿真这些。包含：
＊ Concept HDL电路原理图设计方案键入专用工具，有for NT和for Unix的商品。
＊ Check Plus HDL电路原理图设计方案标准查验专用工具（NT ＆ Unix）
＊ SPECTRA Quest Engineer PCB疆域合理布局整体规划专用工具（NT ＆ Unix）
＊ Allegro Expert大师级PCB疆域编辑工具（NT ＆ Unix）
＊ SPECTRA Expert AutoRouter大师级PCB全自动接线专用工具
＊ SigNoise信噪分析工具
＊ EMControl 电磁兼容测试物理检查专用工具
＊ Synplify FPGA／CPLD综合性专用工具
＊ HDL Analyst HDL解析器
＊ Advanced Package Designer优秀的MCM封装形式设计工具
于博士研究生曾经讲过：“Cadence 快速板设计方案中事实上的行业标准。不管哪一方面都高宝。Cadence PCB Layout专用工具肯定一流，略微熟识一点后就不会再想要别的专用工具了，走线爽爆。模拟仿真层面也是十分的牛，有自已的仿真工具，信号完整性模拟仿真，开关电源完整性模拟仿真都能做。在做pcb快速板层面紧紧占有着主宰影响力。要了解现在全世界60％的笔记本主板40％的手机主板可全是拿Allegro画的。”
Mentor商品（明导国际性配电设计APP）
（1）Mentor EN2004
Mentor EN即Mentor Board Station，是Mentor Graphics发布的电路原理图和PCB设计APP，既适用Unix系统软件也适用Windows系统（Win2000和WinXP）；在其中EN是Enterprise的缩写，许多大中型电IT企业，如：Intel，朗讯，伟创力，西门子PLC，光波导入的都应用Mentor EN开展PCB设计。而如今中国会应用的Mentor EN的技术工程师并没有许多，因此熟识Mentor EN的电子工程师和PCB Layout技术工程师一般都是有非�：玫墓ぷ蚀�。
（2）Mentor WG2005
Mentor WG即Mentor Expedition，是Mentor Graphics企业推行的根据Windows页面的高档PCB设计专用工具。
Mentor DxDesigner 和Expedition设计流程是Mentor Graphics企业现如今强烈推荐的电路原理图和PCB设计设计流程。在Mentor Expedition2005版本号，Mentor Expedition2005和Mentor WG2005 早已集成化在一起。
Mentor DxDesigner 是 Mentor Graphics企业推行的电路原理图键入专用工具，是电路原理图专用工具ViewDraw的更新版本号，其功能齐全，页面友善，可以兼容多种多样 PCB Layout 专用工具，如：Mentor Expedition，Mentor Board Station，PowerPCB，Cadence Allegro，和Zuken等。DxDesigner的组装必须Mentor ePD2004和Mentor SDD2个安裝。
即Mentor DxDesigner＋Mentor WG2005( Mentor Expedition2005)是电路原理图到PCB的设计流程。
（3）Mentor PADS
PowerLogic5.0和PowerPCB5.0电路原理图与PCB设计APP由于其页面友善和方便使用而获得广泛运用，被Mentor Graphics企业收购后，PowerLogic和PowerPCB商品改名为PADS系列产品，版本号有PADS2005和PADS2007，包含：电路原理图专用工具PADS Logic、PCB专用工具PADS Layout和全自动接线专用工具PADS Router。PADS合适大部分中小企业的要求。其自身沒有模拟仿真，做快速板时，要融合别的专用型仿真工具，如hyperlynx。
大企业应用状况
Intel：Concept＋Allegro＋SpecctraQuest
Dell：viewdraw＋Allegro＋SQ电路原理图也是有一部分是Capture
Huawei：viewdraw＋Allegro＋SpecctraQuest
ZTE：Concept＋Allegro＋SpecctraQuest
UT：Concept＋Allegro＋SpecctraQuest手机上部用的是POWERPCB
Csico：Concept＋Allegro＋SpecctraQuest
Hp：Concept＋Allegro＋SpecctraQuest从Boardstation转为Alllegro步骤
Moto：Concept＋Allegro＋SpecctraQuest从Boardstation转为Alllegro 步骤
