你了解么，LT1461 和 LT1790 微输出功率低电压降带隙工作电压标准的独到之处不但取决于温度系数 (TC) 和精确度，还取决于长期性飘移和滞后（由于溫度的规律性转变而导致的输出电压飘移）。有时候被别的生产商所忽略或不正确要求的长期性飘移和滞后能变成系统软件精确度的限定。系统软件校正尽管能夠清除 TC 和原始精确度偏差，但仅有不停的校正才可以清除长期性飘移和滞后。亚表齐纳标准 (如 LT1236 ) 具备很好的长期性飘移和滞后特点，但他们并不像这种新式带隙基准那般能夠给予低输出电压选择项、低开关电源电流量和低电压工作中开关电源。
有关长期性飘移的不实之词

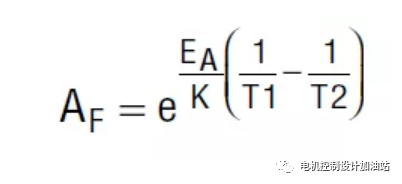

现如今，一些生产商已经吹捧这些根据加快高溫检测的长期性飘移规格型号。这是一个生产制造的谎话！长期性飘移不能从加快髙温检测来推论。明确长期性飘移的唯一方式是在所在意的间隔时间内对它进行精确测量。这类不正确技术性的应用会得到贪图安逸的标值，并且它采取了阿列里乌斯方程式(Arrhenius Equation)从升温读值推论出一个加快因素。该方程式是：
式中：
Ea =激活能 (假定为 0.7)
K =玻尔兹曼常数 (Boltzmann\’s Constant)
T2 =以 Kelvin 为公司的检测标准
T1 =以 Kelvin 为公司的运用标准溫度
为了更好地表明这类技能是那么的荒诞，大家来把这类测算与 LT1461 的具体数据信息做一较为。30°C 和 130°C 标准下的 1000 钟头长期性飘移典型值各自为 60ppm 和 120ppm。 由阿列里乌斯方程式得到的加快因素为 767，而在30°C 标准下所预估得到的“假”长期性飘移为 0.156ppm/ 1000钟头。针对一个2.5V标准，这相对性于在1000小时后的 0.39pV飘移。假如峰至峰导出噪音超过这标值，则难以明确(没法载入）。事实上，在其中一个目前最好试验室标准具备每月1.5μV的长期性飘移。这类特性仅有在选用独有加温技术性的情形下由最好是的亚表齐纳标准(如LTZ1000)得到。
市场竞争的标准精确测量結果比其宣称的指标值差500倍
长期性飘移数据信息是运用电焊焊接在PC板上的元器件这一类似“实际”的使用而得到。这种线路板事前未做解决。他们被存放在一个Ta = 30°C的恒温炉内，其导出被按时扫描仪并且用一个8.5位DVM开展精确测量。图1和图2各自示出了 LT1461S8-2.5 和 SOT-23封装形式的LT1790S6- 2.5典型性长期性飘移。

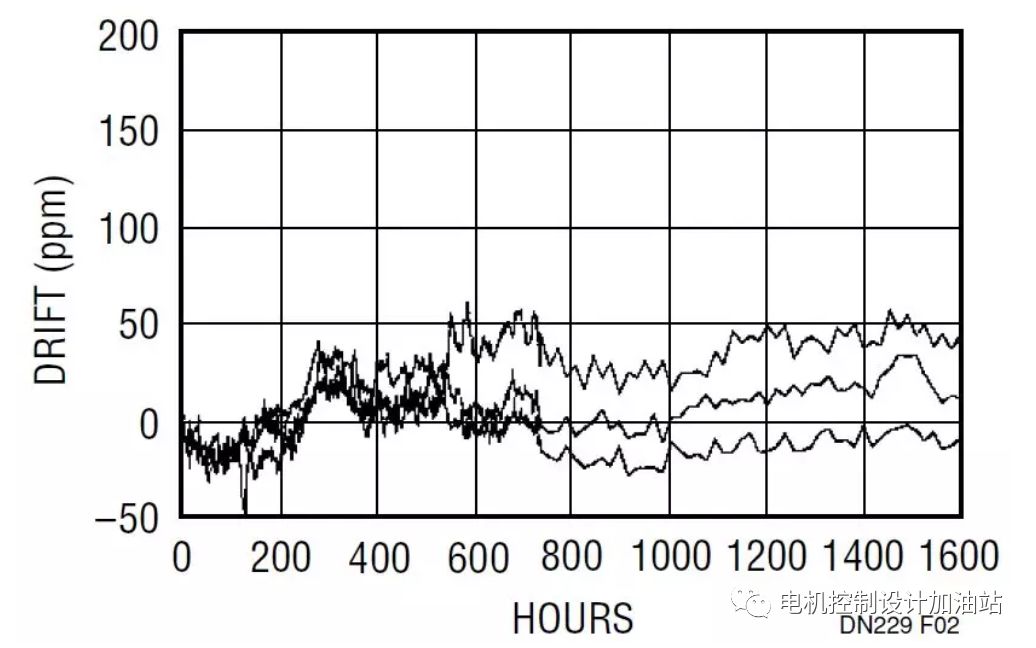

图1 : LT1461S8-2.5V的长期性飘移

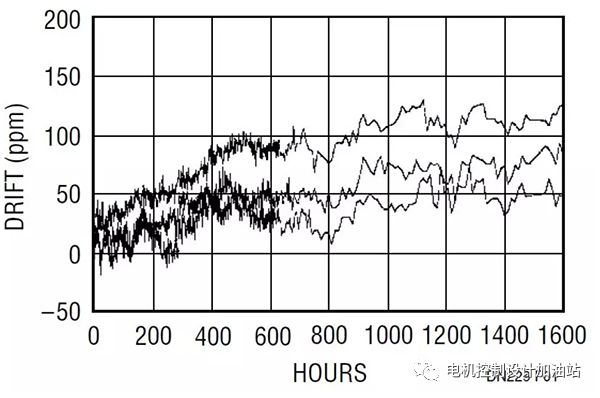

图2 : LT1790SOT23-2.5V的长期性飘移
最开始每钟头载入一次数据信息，这时发 生的转变较大；但几十个钟头以后，工作频率减少以降低诸多的数据信息点。图3示出了一个市场竞争标准的长期性飘移，其数据分析表中格定的长期性飘移为0.2ppm/kHr。精确测量结果显示该标准具备60ppm/kHr和150ppm/kHr中间的飘移，换句话说，比它宣称的标准差了 300至750倍。

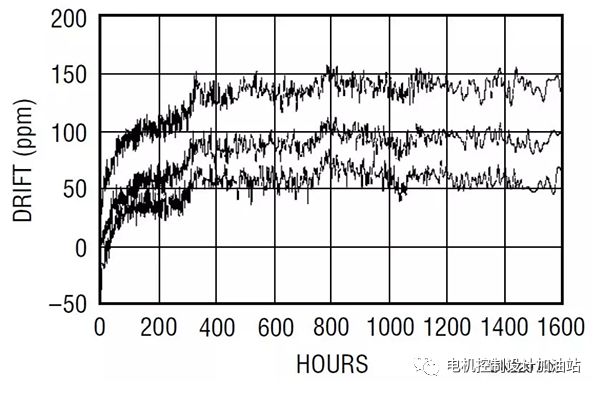

图3 : XXX291S8-2.5V的长期性飘移
标准被电焊焊接到电源电路板以后，对PC板开展预备处理可减少长期性飘移。在25 °C或低温情况下对PC板开展实际操作使原始飘移得到平稳。PC板的这类“衰老”解决清除了发生在最开始几十个钟头实际操作中的导出飘移。输出电压的后面转变一般是多数的，并且1000小时后的变动通常比先前的转变小。恰好是因为这类下降特点，故用ppm√kHr来格定长期性飘移。
滞后限定重复
当把一个标准电焊焊接在PC板上的情况下，提高溫度及其接着的制冷会发生�：Φ汲龅�内应力。假如工作电压标准不断承受这类规律性的气温转变，非延展性内应力便会增加在集成ic上，而输出电压不容易返回25°C标准下的默认值。机械设备内应力是由单晶硅片、塑胶封装形式和PC板中间的扩大热温度系数的差别造成的。这类被称作“热致滞后”的偏差用ppm来表明且不可以被整修，因为它是可变的，并对此前的溫度摆幅具备记忆效应。随着更高一些的溫度摆幅，滞后现像一直更加比较严重，并因小块电焊焊接和封装类型的差异而各有不同。
滞后一常被“忽略”的规格型号
大部分生产商都忽略了滞后规格型号，但这在高精密设计方案中却可能是尤为重要的。为了更好地对滞后开展图例，很多标准全是选用IR回流焊炉收到PC板上，并让线路板历经 85°C的“热泡”（这确保了他们所有具备同样的原始溫度）。随后，使溫度在85°C、25°C和-40°C中间多次循环系统，并纪录25°C标准下的全部输出电压。在每一个溫度的平稳時间为30分鐘。
图4和图5各自示出了 LT1461S8-2.5和SOT-23封装形式的LT1790S6-2.5在25°C标准下的最坏状况输出电压转变。

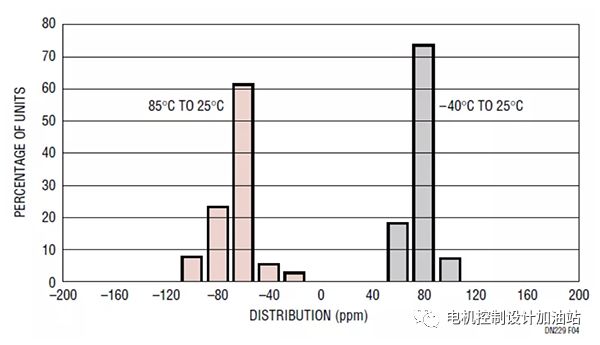

图4 : LT1461S8-2.5的工业生产滞后
图5 : LT1790S6-2.5的工业生产滞后
大家还对一个在其数据分析表中并没有谈及滞后规格型号的市场竞争标准开展了检测，检测結果示于图6。

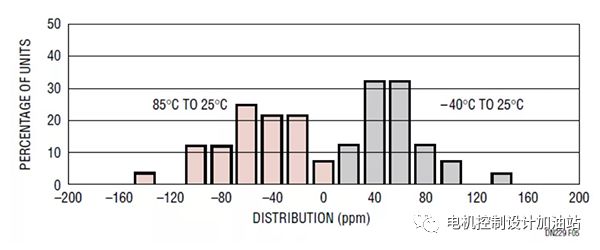

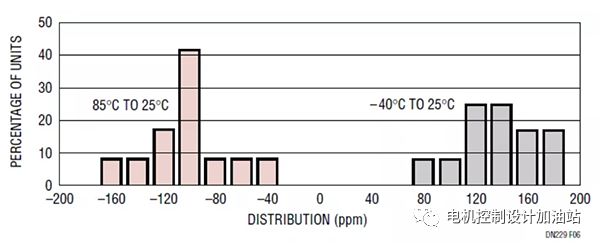

图6 : XX780S8-2.5的工业生产滞后
结果
ADI Power by Linear 所供应的电流标准是具传统和准确的规格型号，与别的有心地对客户欺诈或删除重要规格型号以遮盖缺陷 （这有可能铸成大错）的生产商是不一样的。
微输出功率工作电压标准 LT1461 和 LT1790在全部设定系统软件精密度规格型号层面均胜人一筹，既无忽略，也无瞒报。
