用户 放电 线的图形设计和要求

1

顾客释放出来静电缆线路图型设计方案及规定

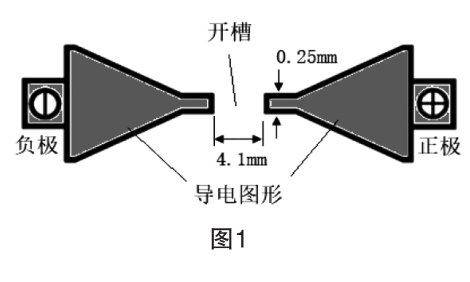

现阶段电子器件领域，趋于轻﹑薄﹑小﹑高精密化发展趋势，在不足的PCB地区上运载各种各样不一样电子元器件。因为区域环境的危害，难以避免的会形成静电感应。太多的灰尘会直接影响商品的应用，造成定位精度下降，乃至严重�：魃璞负蜕踩虼嗽谛矶郟CB上需设计方案静电感应释放出来图型，迁移中合不必要的正电荷，释放出来静电感应的图型（如下图1）。

图1控制�？橹瞥啥劢窍嘞蚨械牧饺切危劢峭黄鹇废呖砦�0.25 mm，运用顶尖气体充放电基本原理开展充放电，充放电两方面与槽壁相切。两充放电正负的正中间用车刀打槽,槽宽为（4.1±0.1）mm。

2

问题分析

（1）顾客制定的初始图型及其成形的图型（用车刀铣空基材，产生内槽，形成正负电极中间充放电的气体安全通道（如下图2）。

（2）初始量食品的制造步骤

切料→里层图转→AOI→棕化→销钉→射击→铣毛刺→转孔→化铜→板电→表层图转→蚀刻加工→AOI→阻焊→文本→成形→电测→终检

（3）批量生产欠佳品写真集

释放出来静电感应的图型路线精密度规定高，外型规定严苛，在生产工艺上难以监管。发觉有欠佳品较长的金属材料毛边，有的甚至是做到1 mm。毛边造成电级中的间距无法达到（4.1±0.1）mm，进而导致充放电无效。欠佳PCB造成问题是在成形工艺流程的铣切生产加工步骤（图3）。

（4）顾客制定的图型,电级中间是线缠相互连接的，剖析觉得顾客制定的图型很不科学。铣板激光切割后，在车刀惯性力矩的功效下能带上未断开的金属丝，因此产生了很长的毛边，必须提升充放电控制�？榈耐夹紊杓评锤慕す馇懈詈蟮拿�。

3

改进对策实验

（1）工程项目设记时将上面的路线电极连接线撤消，电级中的间距制成不相同的几个图型，先后设计方案为4.1 mm至3.90 mm，每过0.05 mm为一种（如下图4）。

（2）铣内槽的部位部位匀速运动总宽为4.1 mm（如下图5）。

切料→里层前解决→里层施胶→吹捧→显影液→蚀刻加工→退膜→棕化→销钉→射击→铣毛刺→转孔→化铜→板电→表层图转→蚀刻加工→铣床

4

实验结果及探讨

（1）改动后的胶片通过检测，发觉顶尖间隔在3.90 mm、3.85 mm、3.80 mm时相应的毛边较小。

（2）高过3.90 mm时，有外露板材的情况；小于3.80 mm时，毛边显著增加，铜线提高。

（3）批量生产板选用3.85 mm设计方案，通过顾客确定，充放电平稳，可大批量生产。

（4）成形的精密度需进行管理方法，孔边距尽可能依照±0.075 mm监管。全过程中对2个节点的露铜状况，用10倍高倍放大镜开展检测。实木多层板根据连导埋孔接充放电层互联网，可以将表层充放电控制�？橐频嚼锊悖蛊涓虻ィ龅酱锏焦丝吞匦酝庑偷墓娑�。

（5）针对有充放电设计方案的电路板制作上，根据变更设计方案顶尖间隔在3.8~3.90 mm，可以改进毛边。即能达到线路板充放电特性规定，又能达到顾客对企业产品外型规定。与顾客持续沟通交流，掌握顾客设计方案要求，融合PCB步骤，根据设计方案改善能更快的提升制造。
