文中探讨PCB上高溫造成常见故障和线路板自身毁坏的首要缘故。
印刷线路板（PCB）上的太热会造成设计方案欠佳，构件有误原材料挑�。徽返脑骷梅藕偷托艿娜裙芾矸椒�。
从而造成的高温天气会对作用，元器件和线路板自身造成不良影响。在很多运用中，高溫的�：梢院雎裕谛阅茏吭缴杓品桨钢校苡锌赡芎苤匾�。
因而，适度的热管理方法是电气专业的一个主要层面。发热量管理方法的集成化方式包含从部件等级到物理学板系统和实际操作自然环境一直关心全部事宜。
现如今电子器件电源电路中元器件相对密度的提升很有可能造成热问题。除此之外，PCB设计缺点和失效的制冷技术性会造成不能接纳的高溫。
在文中中，大家将掌握线路板太热的首要缘故。
部件置放有误
一些大功率机器设备必须具备适度气旋的部位（当然或强制性）来传送发热量。因而，这种应置放在有通风孔或优良气旋的部位。
要是没有合理的气旋和排热，PCB将维持绝大多数发热量，这将造成溫度慢慢上升，造成电源电路特性不佳或毁坏。此外，请记牢，假如光敏电阻器置放在传出很多卡路里的构件周边，他们会遭受内应力。
带风扇的热管散热器。照片由Fischer Elektronik给予
功率大的元器件如由于输出功率晶体三极管可以在PCB上造成网络热点。但根据合理的排热和当然或强制性制冷，可以将溫度维持在可靠范畴内。
自然环境和外界热要素
未考虑到当PCB用以偏激溫度地区时，设计过程中总体目标自然环境中的标准也许会使元器件遭受内应力。
生产商给予适用特殊温度范围的规格型号。比如，通常在20℃的溫度下引入电阻器值。关键的是要记牢，电阻，电力电容器和半导体材料等元器件的主要参数随溫度而转变。
相关在给出溫度下测算电阻具体电阻器的信息内容，客户程序AAC课本中的网页页面。
除此之外，生产商通常会给予特定安全性输出功率或电流量的热调额曲线图。工作温度或气旋等主要参数的转变。

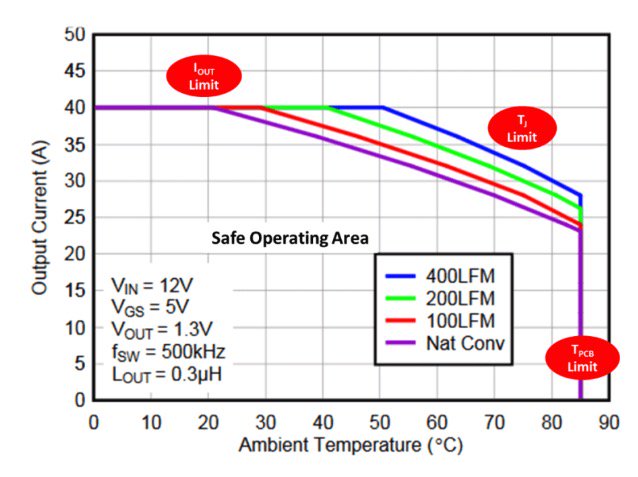

电源�？�CSD87353Q5D的降容曲线图，竖直安装使用的PCB：图象由德州仪器企业给予
不正确的零部件和原材料挑选
无法在挑选元器件时遵循强烈推荐的具体指导标准很有可能会造成排热问题科学研究数据分析表并注意与功能损耗，传热系数，溫度限定和制冷技术性有关的全部有关信息很关键。
此外，请保证挑选合适运用的最大功率。 。一个非常容易犯的不正确便是多次重复使用同样的电阻器（很有可能由于对应的元器件早已在你的CAD库文件），虽然一些运用可能必须更好的最大功率。对电阻器开展迅速功率计算公式，并保证额定电流显著高过较大预估功能损耗。
另一个主要问题是PCB物质原材料的挑选。印刷线路板自身务必可以承担最坏状况的热标准。
PCB设计和生产制造欠佳
合理布局和生产工艺技术不佳有利于PCB排热问题。有误的电焊焊接很有可能会阻拦排热，而且迹线总宽或铜总面积不够会造成气温上升问题。
相关强烈推荐的CPB设计方案实践活动的其他信息，请查询大家的别的一些資源：
含有外露焊层封装形式的导热设计方案
带线形稳压电源的导热设计方案
PCB合理布局提醒与方法：尽量应用地平面图
每一个室内设计师都必须认识的好用PCB合理布局提醒
如何把电路原理图变换为PCB合理布局：自定倾斜度仪的PCB设计
结果
为避免排热问题，设计方案工作人员务必降低排热，并在当然制冷不到位时应用附加的消除技术性。制做热优化必须留意元器件规格型号，PCB合理布局，PCB电极化原材料和自然环境标准。
