九游会J9·官方网站
［择要］ 派拉纶真空镀膜机用以珍贵文物珍惜能处理别的原材料不可以处理的题型，现阶段其在金属材料珍贵文物珍惜上运用较少。选用3D 外型外貌仪对派拉纶表层的镀膜的孔隙率开展了检测，融合静态数据挂片法、光电催化极化曲线和光电催化沟通交流特性阻抗谱科学研究了pH 数值5 的HCl 饱和溶液中不一样壁厚的派拉纶真空镀膜机对Z30 灰铸铁的珍惜功效。实际效果注释: 伴随着派拉纶填充料品质提高，派拉纶真空镀膜机薄厚历久弥新提高，其对电化学腐蚀抑制的結果越好; 该表层的镀膜关键根据减少生铁外型的孔隙率以减少原材料外型缺点，抑制负极的氧扩散控制来做到珍惜結果。
［关键字］ 派拉纶真空镀膜机; 表层的镀膜薄厚; 孔隙率; 沟通交流特性阻抗; 浸蚀抑制
?导言
派拉纶真空镀膜机可在各种各样外观设计的板材外型成形，对耐腐蚀、黄曲霉菌、湿冷、腐蚀等极端自然环境有有效的隔离防护作用，在细腻机械设备、电子产业获得了广泛运用。派拉纶真空镀膜机用以珍贵文物珍惜能处理别的原材料不可以处理的题型，其防潮、耐腐蚀特性出色，可拓宽珍贵文物使用寿命上千年以上。现阶段，世界各国针对派拉纶技术性在打印纸张、纺织物、木料等珍惜层面的科学研究相对性较多［1 ～ 3］，而对其在金属材料珍贵文物珍惜层面的分析还很缺乏。因此，本工作中调查在pH 数值5 的HCl 饱和溶液中不一样壁厚的派拉纶真空镀膜机对Z30 灰铸铁的珍惜功效。
1 实验
1． 1 板材前解决板材为Z30 灰铸铁( 约含3． 3%C，2． 8% ～3． 2%Si) ，规格为50 mm × 25 mm × 3 mm。板材经甲苯擦去珍惜植物油脂后，逐步打磨抛光，再用纯净水清洗整洁，过滤纸擦拭，纯天然干躁24 h。
1． 2 派拉纶真空镀膜机选用PDS -2060VJ /PC 派拉纶真空泵气相色谱堆积镀系统软件，各自添加0，5，10， 15， 20 g 派拉纶填充料固体聚对二甲苯。在180 ℃上下对其挥发，再在680 ℃下将其2个主链碳碳键裂化，进而转化成牢固的活力单个———对苯二甲撑; 单聚物进到室内温度下的堆积腔身体内，一瞬间吸咐在板材上开展汇聚。
1． 3 检测剖析
( 1) 孔隙率选用TRACEiTR 型3D 三维外貌仪检测孔隙率，检测总面积5 mm × 5 mm。
( 2) 浸蚀抑制率将Z30 生铁空缺样和派拉纶真空镀膜机的Z30 生铁样与此同时放进pH 数值5 的HCl 饱和溶液中，室内温度下泡浸7 d。泡浸完毕后用硬橡皮擦掉浸蚀物质至试件外型明亮，经去离子水、甲苯清理至恒重，由试件的无重力测算浸蚀抑制率，每一种派拉纶填充料品质下制做3 个试件，取均值。
( 3) 光电催化行为选用CS300 光电催化检测管理体系
精确测量极化曲线: 试件为工作中电级，用环氧树脂胶封装形式，曝露总面积为1 cm2，用金相砂纸逐步打磨抛光，参比电极采用饱和甘汞电极，协助电级为铂电级，物质为pH = 5 的HCl 饱和溶液; 选用corrTest 光电催化检测管理体系浸蚀分析系统解决数据信息，扫描仪电位差力度1． 2 V，扫描仪速率2 mV/s。选用283A 电化学工作站和5210 锁相放大器在室内温度、自浸蚀电位差下精确测量光电催化沟通交流特性阻抗谱: 精确测量工作频率范畴5 × 10 － 3 ～ 1 × 105 Hz，引路电位差0 V，工作中电级、参比电极、协助电级及物质与极化曲线检测类同。
2 实际效果与探讨

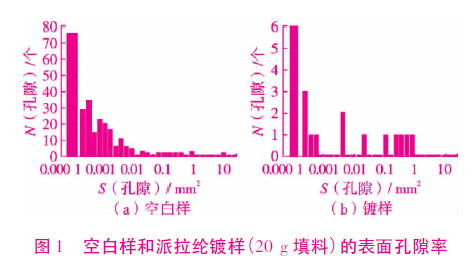

2． 1 不一样薄厚表层的镀膜的孔隙率图1 为镀0 g( 空缺样) 和20 g 派拉纶填充料的Z30镀 膜 厚 度 对 派 拉 纶 耐 蚀 性 的 影 响 57灰铸铁样的孔隙率比照。从图1 由此可见: 空缺样外型存有很多孔隙度，且遍布不均匀; 表层的镀膜后，孔隙率明显降低。由此可见，该表层的镀膜对生铁试品孔隙度的填补功效非�：茫梢杂行Ъ跎偕庑偷脑牧先钡悖行ё枥棺匀换肪持械挠形：σ亟酵庑停谷客庑突竦谜湎�。
2． 2 不一样薄厚表层的镀膜的浸蚀抑制率

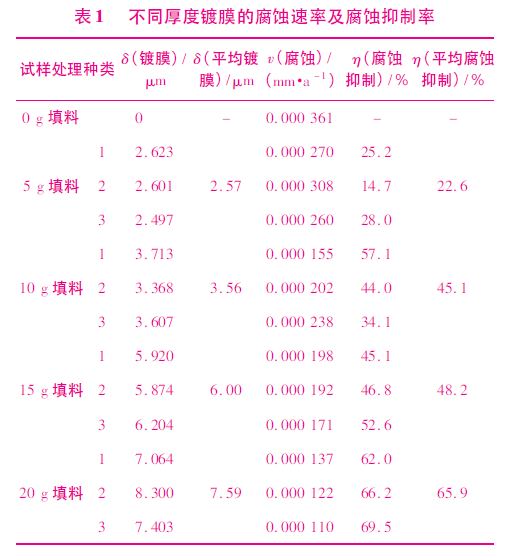

不一样薄厚表层的镀膜的腐蚀深度及浸蚀抑制率见表1。由表1 得知，伴随着填充料品质的提高，膜厚提高，浸蚀抑制率历久弥新上升。
2． 3 不一样薄厚表层的镀膜的光电催化行为

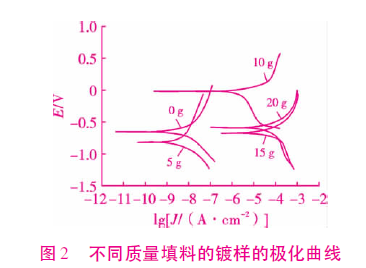

2． 3． 1 极化曲线不一样薄厚派拉纶真空镀膜机试件的极化曲线见图2。从图2 由此可见: 负极的氧扩散控制为关键操纵流程;提高类同工作电压值时，阴极极化曲线图电流量变化力度从大到小先后是0 g 试件，5g 试件， 10 g 试件， 15 g 试件，20 g 试件，表明派拉纶真空镀膜机可以缓解电化学腐蚀的速率; 且表层的镀膜越厚，电化学腐蚀会难开展，对金属材料的浸蚀抑制工作能力越大［4］。

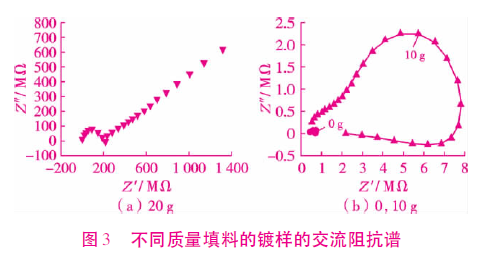

图2 不一样品质填充料的镀样的极化曲线2． 3． 2 沟通交流特性阻抗不一样薄厚派拉纶真空镀膜机试件的沟通交流特性阻抗谱见图3。从图3 由此可见: 在高频率区，派拉纶真空镀20 g 的样照的沟通交流特性阻抗的半径明显超过镀0 g 和10 g 填充料的沟通交流特性阻抗的半径; 且经派拉纶真空镀10 g 的样照的沟通交流特性阻抗的半径也明显超过镀0 g 的样照的，表明经派拉纶真空镀后样照在pH 数值5 的HCl 饱和溶液中的电化学腐蚀电阻器比较大［5］，反映较难开展，金属材料较难被浸蚀，表层的镀膜的确可以具有珍惜功效，且表层的镀膜越厚，金属材料样照的浸蚀摩擦阻力越大，浸蚀抑制結果越好。

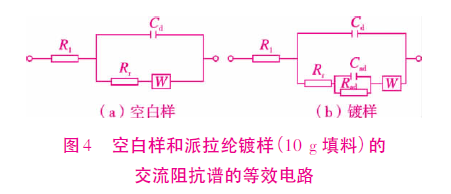

空缺Z30 生铁的沟通交流特性阻抗在高频率区发生半弧形，在低频率区呈偏斜的平行线，而派拉纶真空镀样照在高频率区发生双弧形，在低频率区呈偏斜的平行线，二者的闭合电路见图4。比照注释，空缺样在pH 数值5 的HCl饱和溶液中的反映存有着浓度值电极极化，反映系统软件是由氧扩散控制的系统软件。派拉纶真空镀膜机根据扩大氧钝化反应的摩擦阻力来抑制金属材料的浸蚀。图4 空缺样和派拉纶镀样( 10 g 填充料) 的沟通交流特性阻抗谱的闭合电路
3 结果
( 1) 派拉纶表层的镀膜对生铁孔隙度的填补功效非�：茫菁跎偕庑偷脑牧先钡悖行ё枥棺匀换肪持械挠形：σ亟缴谷可竦谜湎�。
( 2) 伴随着填充料品质的提高，表层的镀膜薄厚提高，表层的镀膜浸蚀抑制率上升。
( 3) 派拉纶表层的镀膜关键根据抑制负极的氧扩散控制流程具有浸蚀抑制的功效; 其在pH 数值5 的HCl 饱和溶液中的电化学腐蚀电阻器比较大，涂层越厚，浸蚀抑制实际效果越好。
［ 论文参考文献］
［1 ］ 龚德才，奚三彩，王勉． 派拉纶涂膜技术性在珍贵文物及书籍珍惜中的应用研究［J］． 珍贵文物珍惜与考古学科学合理，1996，8( 1) : 29 ～ 34．
［2 ］ Halworson，Bonnie G，Nancy． Effect of light on the propertiesof silk fabrics coated with Parylene C［J］． Studies inConservation，1994， 39( 1) : 45 ～ 56．
［3 ］ Grattan，David W，Gruchy， et al． The fossil forest projectat the Canadian Conservation Institute［A］． 11th TriennialMeeting of ICOM Communication for Conservation［C］ ．London: James ＆ James， 1996: 776 ～ 783．
［4 ］ 魏宝明． 电化学腐蚀基础理论及运用［M］． 北京市: 化工出版社出版， 2007: 47， 281．
［5 ］ 查全性． 电极过程动力学模型概论［M］． 北京市: 科学出版社， 2002: 215 ～ 221．
该文章内容提高散播新技术应用新闻资讯，很有可能有转截/引入之状况，若有侵权行为请联络删掉。
