九游会J9·官方网站
摘 要 选用X X射线透射(XRD), MOCON 透气性仪等科学研究了不一样堆积工作压力下制取Pary lene C 膜的玻璃化温度、水蒸气通过性、抗拉强度、雾度、清晰度随堆积工作压力的变化规律性。实际效果注释, 伴随着堆积室工作压力上升, Pary lene C 膜相对性玻璃化温度、透气性特性、抗拉强度、清晰度着陆, 雾度扩大。
关键字 Parylene C , 堆积工作压力, 玻璃化温度
Pary lene C 塑料薄膜(Poly(chlor o-p-Xylylene), 通称PC 膜)因具备精湛的汽体与水蒸气阻挡特性、物理学物理性能、电绝缘性能、相溶性及其耐腐蚀等特性, 进而在半导体材料、电子器件、电子光学机械设备管理体系、感应器、医用仪器、珍贵文物珍惜、原材料防水覆盖等许多方面获得广泛运用。在PC 膜涂膜全过程中, 基材溫度、基材外型情况、裂化溫度、堆积室工作压力等对膜特性和品质都是有毫无疑问的�：�。在其中, 堆积室工作压力是最焦虑不安的影响因素, 在机器设备本底辐射真空泵雷与此同时, 堆积室工作压力�：Χ鸦考淠诘ジ龇肿咏峁古ǘ戎�, 而单个分子结构浓度值�：ν�
膜汇聚全过程[ 1-3] 。
本方式实现在不一样匀速运动堆积工作压力下制取了PC 膜, 并对膜堆积速度、玻璃化温度、透气性特性、抗拉强度、清晰度、雾度开展了剖析, 科学研究了堆积工作压力对PC 膜特性的�：�, 对PC 镀层生产工艺发展具备焦虑不安实际意义。
1 试验一部分
1 .1 涂层制取
机器设备:PDS2060 镀层炉;材料:C 型环二体;放料量:200g ;机器设备本底辐射真空泵:15mT ;堆积室真空值:各自为40mT 、50mT 、60 m T 、70 m T;裂解炉溫度:690℃;涂层板材:打磨抛光石英石玻璃;堆积室:Υ460mm ×330mm 。
1 .2 X射线衍射(XRD)剖析
选用Philips Analy tical X-Ray , 加快工作电压:40kV ;扫描仪视角:5.05°～ 34.95°;扫描时间:10min;持续逐行扫描。
1 .3 涂层清晰度、雾度检测
选用法国Diffusion 企业M57D 型雾度计按GB2410-80规范开展检测。
1 .4 涂层透气性功能测试
选用MOCON PERMAT RAN-W 3/33MG 型透气性特性检测仪, 检测工作温度20 ±2 ℃, 检测溫度37.8 ℃;N2 总流量(100±1)sccm ;塑料薄膜一侧空气湿度为100%, 另一侧贴近0%, 数据信息分辨方式为程序流程积极循环系统方式。
1 .5 涂层拉申功能测试
选用兰光XLW(L)PC 型智能设备拉力测试机, 按GB13022-91 试行样, 检测工作温度:(20 ±2)℃;拉申速率:100mm/ min ;试品总宽:15mm 。
2 实际效果与探讨
2 .1 玻璃化温度与堆积室工作压力关联

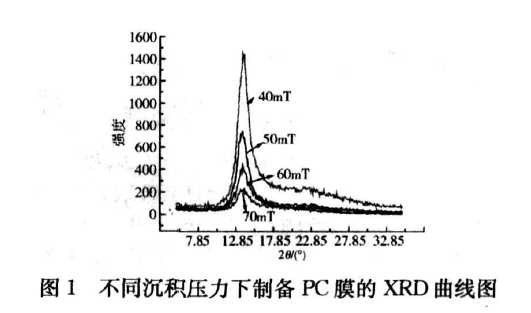

图1 为不一样堆积工作压力下制取PC 膜的XRD 趋势图, PC 膜在约14°处发生了结晶体峰, 峰抗压强度、峰宽随堆积室工作压力上升而减少, 而峰的抗压强度意味着了膜的相对性玻璃化温度, 因此PC 膜玻璃化温度随堆积室工作压力上升而减少。这关键是在较低工作压力下, 堆积房间内单个分子结构浓度值较低, 单个有充足時间开展汇聚, 其汇聚更趋于井然有序、高密度[ 4] , 产生PC 膜玻璃化温度较高;当堆积室工作压力增高后, 单个浓度值提高, 堆积速度扩大, 一部分单分子结构赶不及井然有序堆积, 进而使膜的玻璃化温度减少。化工新型材料第35 卷Gazicki M[5] 的科学研究注释, 伴随着环二体提升速度加速, PC膜内二聚物和低聚物将明显增加。在较高的堆积室工作压力下,提升速度加速, 环二体提升后在裂解炉内间断時间相对性减少,一部分二聚物赶不及裂化, 进到堆积室堆积于PC 膜内, 减少PC膜玻璃化温度。

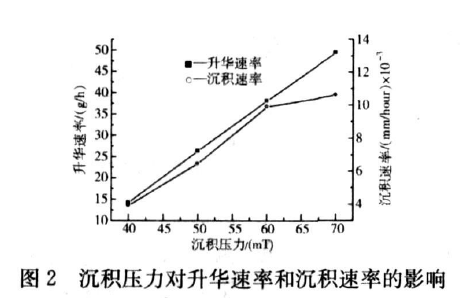

2 .2 堆积工作压力与提升速度、堆积速度的关系图2 为堆积工作压力对提升速度和堆积速度的�：�, 如下图所示, 在材料量及堆积室容量毫无疑问时, 伴随着堆积室工作压力发展, 原材料提升速度提高, 与真空值成线性相关。由于工作中, 机器设备本底辐射真空泵同样, 堆积房间内工作压力立即体现了堆积房间内单个分子结构浓度值, 伴随着堆积室工作压力发展, 堆积房间内单个分子结构浓度值提高, 提升速度加速, 堆积速度随着扩大。在堆积工作压力为40mT 时, 200g材料彻底提升的时间是70mT 的2.7 倍, 发展堆积室工作压力, 能显著减少镀层時间。
与此同时在试验中发觉, 伴随着堆积房间内工作压力上升, PC 膜尽管单位时间堆积速度显著提高, 可是总PC 膜薄厚却有毫无疑问水平减少, 此结果迫切需要进一步试验了解。
2 .3 堆积工作压力与PC膜透水率关联透水率表露主要表现:单位时间内, 水蒸气从企业薄厚塑料薄膜高环境湿度侧面低环境湿度侧渗入工作能力, 计算方法:
式中:q -水蒸气覆盖率, g .mm/(m2 .day);Δm -水蒸汽渗入量, g ;d -PC 膜薄厚, mm ;S -透气性总面积, m2 ;t -時间,day 。

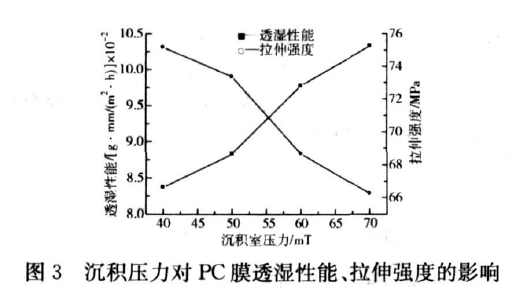

图3 为堆积工作压力对PC 膜透气性特性的�：�, 如下图所示, 伴随着堆积室工作压力值发展, PC 膜水蒸气通过指数扩大。水分通过PC 膜等聚合物是根据消溶-蔓延全过程来进行的[ 6] , 水分在聚合物膜内的消溶关键产生在非晶区, 非晶区占比越大, 溶解性越大;水分在PC 膜内的蔓延也关键产生在非晶区, 即高分子材料链间的主要一部分, 这种空隙的外观设计、尺寸、遍布情况都�：λ肿永┥⑺俣�。扩散系数与玻璃化温度关联关联为:D =Da/τ, Da 为汽体在高聚物非晶区的扩散系数, τ为通过汽体分子结构避过晶区的途径弯折度。因而, 玻璃化温度越高, 膜的有效渗入总面积越小, 实际效果造成水蒸气通过性减少。
2 .4 堆积工作压力与膜抗拉强度关系图3 主要表现, 伴随着堆积房间内工作压力上升, 塑料薄膜抗拉强度着陆。由于伴随着堆积房间内工作压力上升, PC 膜堆积有序化减少, 未裂化环二体及低聚物增加, 进而造成塑料薄膜中的无定形区占比提高,减少了其物理性能, 导致PC 膜抗拉强度着陆。
2 .5 堆积工作压力与膜清晰度、雾度关联清晰度和雾度是表现塑料薄膜表层质量的焦虑不安指标值。雾度表明通过试件而偏移入射角方位的透射流明值与电子散射流明值之比, 用百分比表露主要表现, 通常将偏移入射角方位2.5°以上的透射流明值用以测算雾度。图4 是堆积工作压力对PC 膜清晰度和雾度的�：�, 如下图所示, 伴随着堆积室工作压力上升, PC 膜清晰度减少,雾度增加。
由于堆积室工作压力增高后, 未裂化的环二体和PC 膜内低聚物增加, 相当于在PC 膜中导入了残渣, �：庠丛赑C 膜中的透过率(清晰度), 残渣增加后光源越过PC 膜时产生反射面或映射机遇扩大, 造成PC 膜雾度上升。
3 结 论
在机器设备本底辐射真空泵、材料量、堆积室容量同样状况下, 堆积工作压力从40mT 升到70m T :伴随着堆积室工作压力上升, 材料提升速度、塑料薄膜堆积速度提高, 塑料薄膜玻璃化温度、防空气渗入、抗拉强度等特性减少。而且随堆积工作压力上升塑料薄膜雾度扩大、清晰度减少。
论文参考文献
[ 1 ] 胡国贞, 陈梦雪.塑料薄膜镀层原材料———聚对二甲苯[ J] .成都教育学院学刊, 2005 , 1 :43-44 .
[ 2 ] 张占文, 刘文.气相色谱堆积法制取聚对二甲苯塑料薄膜[ J] .材料导报,2003 , 6 :83-86 .
[ 3 ] 吴礼群.Parylene 敷形镀层[ J] .Elect ro-Mechanical Engineering, 2004 , 20 :51-61 .
[ 4 ] Zhang X, Dab ral S .Crys tallini ty propert ies of paryl ene-n af fecting it s use as an ILD in submi cron int eg rat ed ci rcui t t echnology[ J] .Thin S olid Films , 1995 (270):508-511 .
[ 5 ] Gazicki M .Polymerizati on of Para-xyl ene Derivatives .V .Eff ect s of Sublimation Rat e of Di-p-xylylene on the Cryst allini tyof Parylene C Deposit ed at Dif feren t Temperatu res[ J] .Polym erC hemi st ry , 1987 , 25 :2089-2106 .
[ 6 ] 张颖,王志.高分子材料膜结构工程对汽体传送的危害[ J] .高分子材料管理科学与工程项目, 2004 , 4 :24-27 .收稿日期:2007-06-22修稿日期:2007-07-23· 48 ·
该文章内容提高散播新技术应用新闻资讯，很有可能有转截/引入之状况，若有侵权行为请联络删掉。
上一篇: 常见电感的符号和定义式
下一篇: 镀膜厚度对派拉纶耐蚀性的影响
