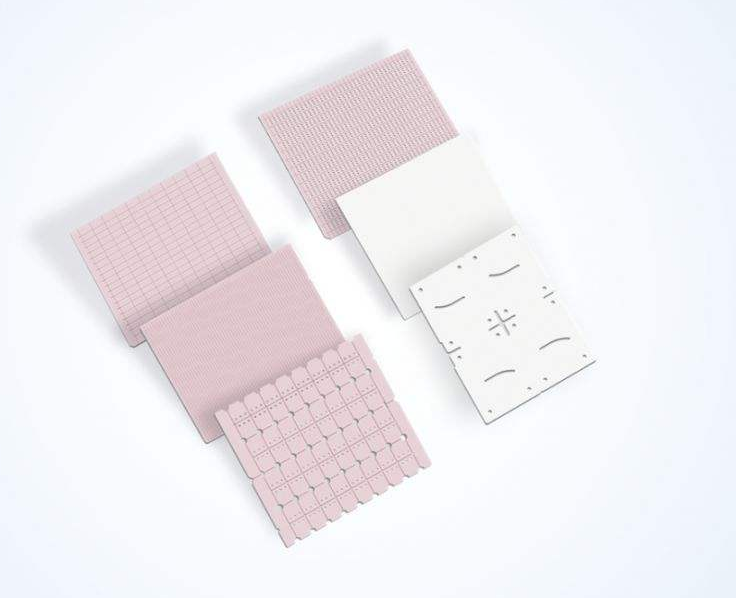

在PCB做版中，三氧化二铝陶瓷基板早已被普遍使用于多行业领域中，可是，在实际运用中，每一款三氧化二铝陶瓷基板的薄厚、规格型号全是不样的。这当中的原因是什么呢？
1、三氧化二铝陶瓷基板的壁厚是依据商品完成的作用而定
三氧化二铝陶瓷基板薄厚越厚，抗压强度就就越好，抗压性越强，可是传热性就比薄的差一些；相反，三氧化二铝陶瓷基板越�。寡骨慷群涂寡剐跃蜎]有厚的强，可是传热性又比厚的强。三氧化二铝陶瓷基板的壁厚一般有0.254mm、0.385mm，及其1.0mm/2.0mm/3.0mm/4.0.mm等。
2、三氧化二铝陶瓷基板规格型号规格也不一样
通常，三氧化二铝陶瓷基板总体上比一般的PCB板要小许多，其规格一般不得超过120mmX120mm，超出这一规格的一般必须订制。此外，三氧化二铝陶瓷基板的规格并不是越重越好，主要是因为其板材原是瓷器做的，在PCB做版全过程中，非常容易造成家具板材碎掉，进而造成很多的消耗。

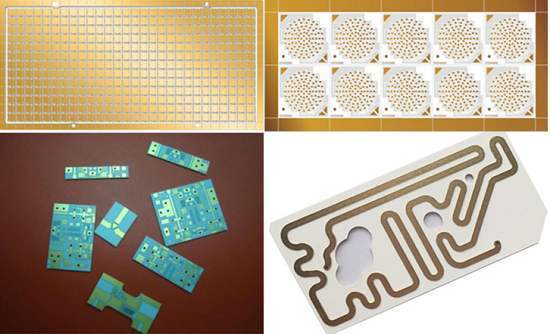

3、三氧化二铝陶瓷基板样子不一样
三氧化二铝陶瓷基板绝大多数是单单面板，样子有长方型，方形及其环形。在PCB做版中，依据加工工艺的规定，有的还必须在陶瓷基板上边做槽，做围坝加工工艺等。
以上是我共享的有关三氧化二铝陶瓷基板薄厚规格型号的论述，期待您对三氧化二铝陶瓷基板有越多的掌握。在PCB做版中，陶瓷基板归属于特殊板，对新技术的需求较高，成本也比一般PCB板贵。目前，捷多邦应用陶瓷基板运用于PCB做版中，能保证瓷器纯压4~6层；混压4~8层。
