在电源电路设计过程中，应用工程师通常会忽略印刷线路板（PCB）的合理布局。通常碰到的问题是，电源电路的电路原理图是合理的，但并失灵，或仅以低特性运作。
我和一名见习生近期在运用收获为2V/V、负载为10k？、电源电压为 /-15V的非正相反配备OPA191运放电路开展设计方案。图1所显示为该设计方案的电路原理图。
图1：选用非正相反配备的OPA191电路原理图
我分派见习生为该设计方案布置线路板，与此同时为他干了PCB布置层面的一般具体指导（即尽量减少线路板的布线途径，与此同时将部件维持密切排列，以减少线路板室内空间），随后使他设计制作。设计过程究竟有多么难？实际上便是好多个电阻和电力电容器而已，不是吗？图2所显示为他初次试着设计方案的合理布局。底线为线路板高层的途径，而绿线为最底层的途径。

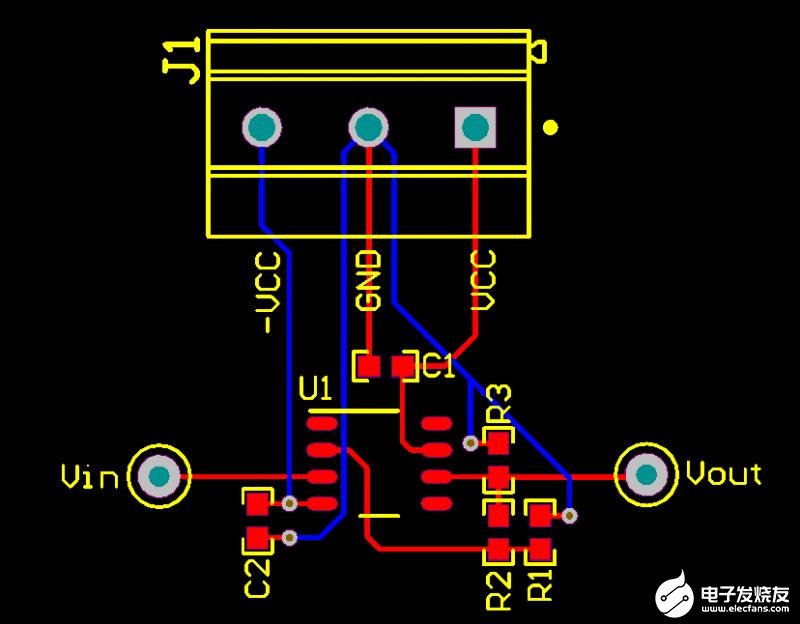

图2：初次合理布局试着计划方案
那时候，我意识到线路板合理布局并不像我想像的那般形象化；我该为他做一些更详尽的具体指导。他在设记时彻底遵循了咱们的提议，减少了布线途径，并将各构件密切地排列在一起。但这类合理布局还能够进一步改进，进而减少线路板生存特性阻抗并提升其特性。
大家所做的首项改善是将电阻器R1和R2挪到OPA191的倒相管脚（管脚2）旁；那样有利于减少倒相管脚的杂散电容器。计算放大仪的倒相管脚是一个高特性阻抗连接点，因而敏感度较高。较长的布线途径可以做为电缆线，让高频率噪声藕合进数据信号链。倒相管脚上的PCB电容器会引起可靠性问题。因而，倒相管脚上的触点应当越低越好。
将R1和R2挪到管脚2旁，可以让负载电阻R3转动180度，进而使去耦电容器C1更接近OPA191的正开关电源管脚（管脚7）。让去耦电容器尽量接近开关电源管脚，这一点至关重要。假如去耦电容器与开关电源管脚中间的布线途径较长，会扩大开关电源管脚的电感器，进而减少特性。
大家所做的另一项改善取决于第二个去耦电容器C2。不可将VCC与C2的导孔联接放到电力电容器和开关电源管脚中间，而应埋设在配电工作电压务必根据电力电容器进到元器件开关电源管脚的部位。
图3表明了挪动每一个构件和导孔进而改进合理布局的方式。

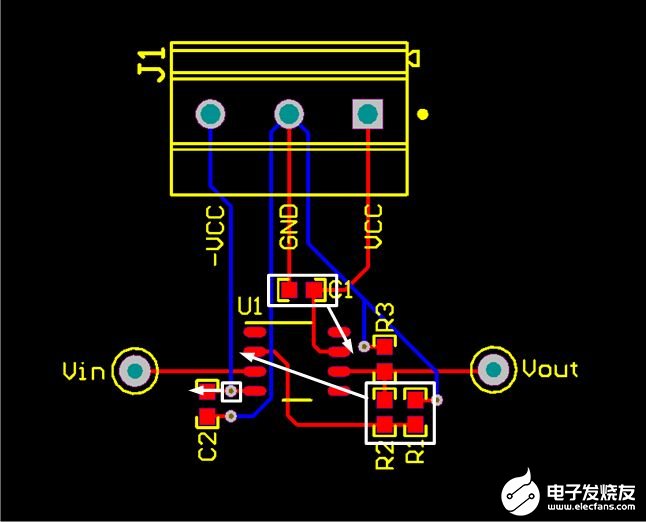

图3：改善合理布局的各构件部位
将各构件挪到新部位后，仍可以做一些别的改善。您可以扩宽布线途径，以减少电感器，即等同于布线途径所联接的焊层规格。还能够灌流线路板高层和最底层的接地质构造，进而为回到电流量造就一个牢靠的低特性阻抗途径。
图4所显示为咱们的最后合理布局。

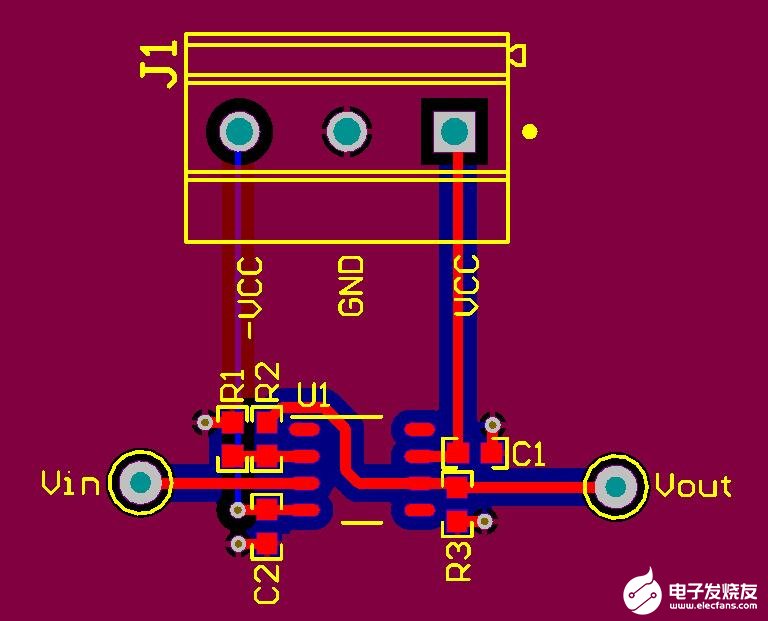

图4：最后合理布局
下一次当您布置印刷线路板时，尽量遵循下列布置国际惯例：
尽可能减少倒相管脚的联接。
让去耦电容器尽可能挨近开关电源管脚。
假如选用了好几个去耦电容器，将最少的去耦电容器放到离开关电源管脚近期的部位。
不必将导孔放置去耦电容和开关电源管脚中间。
尽量扩建布线途径。
不必让布线途径上发生90度的角。
灌流最少一个牢靠的接地质构造。
不必为了更好地用丝印油墨层来标识构件而放弃优良的合理布局。
