    浅谈新型三防漆刷涂工艺

    九游会J9 浏览次数:1242 分类:行业资讯

    1、內容及应用领域：

    ?本安全操作规程正确引导PCBA涂漆BT4的操作规范、加工工艺规定和品质规定。

    2、应用原材料、专用工具

    BT4、装漆盒、胶皮手套、防护口罩或防毒面罩、刷子、美文美句胶带纸、医用镊子、通风机器设备、晾晒架、家用烤箱

    3、技术标准

    3.1刷BT4珍惜须在PCBA拼装前经检测、检测达标并完全清理洗净后开展。

    ?3.2应用的刷子要维持清洁，严禁再用以别的工作；刷子上漆时要详尽不必滴漏到不需上漆的一部分；应用后的刷子要用稀料等清理整洁。

    3.3涂敷层要全透明，而且匀称遮盖PCB板和元器件，颜色和砂浆稠度匀称同样。

    3.4加工工艺流程为：?刷涂A面→干固→刷涂B面→室内温度干固

    3.5涂漆薄厚：?涂漆薄厚为：0.1mm—0.3mm

    3.6全部涂敷工作应不低于16℃及空气湿度小于75%的前提下开展。PCB做为复合材质会受潮，如没去潮，BT4不可以充足起珍惜功效，预干、真空干燥机可除掉绝大多数体内湿气。

    4、涂漆BT4加工工艺规定：

    4.1清理和烘板，去除湿气和水份。刷涂前务必先即将涂漆PCBA板外型的尘土、湿气和松脂除净，使BT4非�：玫仞ぷ旁趐cb线路板外型。烘板标准：60°C，30—40分鐘，在烘干箱中取出后趁着热涂覆結果更好。

    4.2按商品规格及表面元器件合理布局精准挑选应用刷子，将BT4倒进器皿内，随后用刷子粘适度黏剂对pcb线路板开展匀称涂漆。

    4.3涂漆总面积应比元器件所占总面积大，以确保如数遮盖元器件和焊层。

    4.4刷涂时PCBA板尽可能放置，刷涂后不应该有滴露，涂漆应整平，也不可有外露的一部分，涂漆薄厚在0.1-0.3mm中间为宜。

    4.5涂漆后插式元器件多的一壁往上水准摆在吹干架子上干固干固（用加温的方式可使镀层加快干固）。

    4.6在往PCB上涂BT4时，全部联接接灯线元器件、电源插座、电源开关、热管散热器（片）、排热地区等（不能涂BT4电子器件见备注名称）是不能能刷涂BT4的,在刷涂时要应用美纹胶带瞒报珍惜。

    4.7倘若期待获得偏厚的镀层，可根据涂双层较薄的镀层（规定务必在第一层彻底晾晒后才批准涂上第二层）或是提高源液的浓度值来得到。

    5、实际操作规定

    5.1三防工作中要在独立的密闭式房间内开展，操作室毫无疑问有出色的通风设备。

    5.2操作室禁止吸烟、饮食搭配、饮用水，工作中前不必引入脂肪性肝炎饮品。

    5.3实际操作时要戴好口罩或防毒面罩、胶皮手套、有机化学护目镜等安全防护器材，以防风险到人体。

    5.4工作中结束后，要立即清理使用过的容器，梳理、檫试专用工具和机器设备，并将配有BT4的器皿盖盖严。

    5.5工作场所应干净无尘室，产尘飞舞，并严禁不相干工作人员进到。

    5.6专用工具和机器设备要充足接地装置，并搞好静电感应防护措施。

    5.7实际操作时不必将PCBA重合置放；PCB板要水准置放。

    5.8每批号材料在应用前，应做样品干固实验（3—5 PCS）。

    6、品质规定

    6.1? PCB外型不可以有流漆、滴漏迹象，不能有半湿润迹象。*

    6.2? BT4层应整平、明亮，厚薄匀称，将焊层、贴式元器件或电导体外型珍惜好。

    6.3?漆膜外型不可以有橘皮形、汽泡、针眼、波浪纹迹象。

    6.4?多余安全防护的元器件或元器件上不需刷涂BT4。

    6.5?三防后的印制电路板应整洁、齐整，沒有电子器件损害迹象。

    6.6?表面和电子器件上沒有废弃物、指印、波浪纹、缩松、尘土等问题和外界物，无脱层、无脱皮迹象。

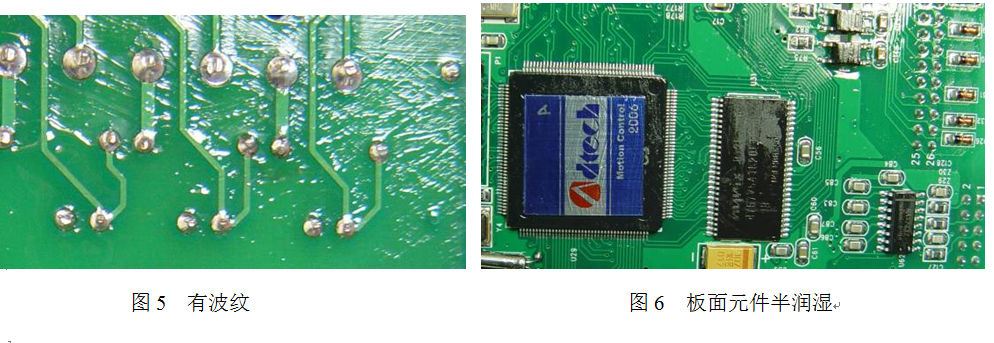

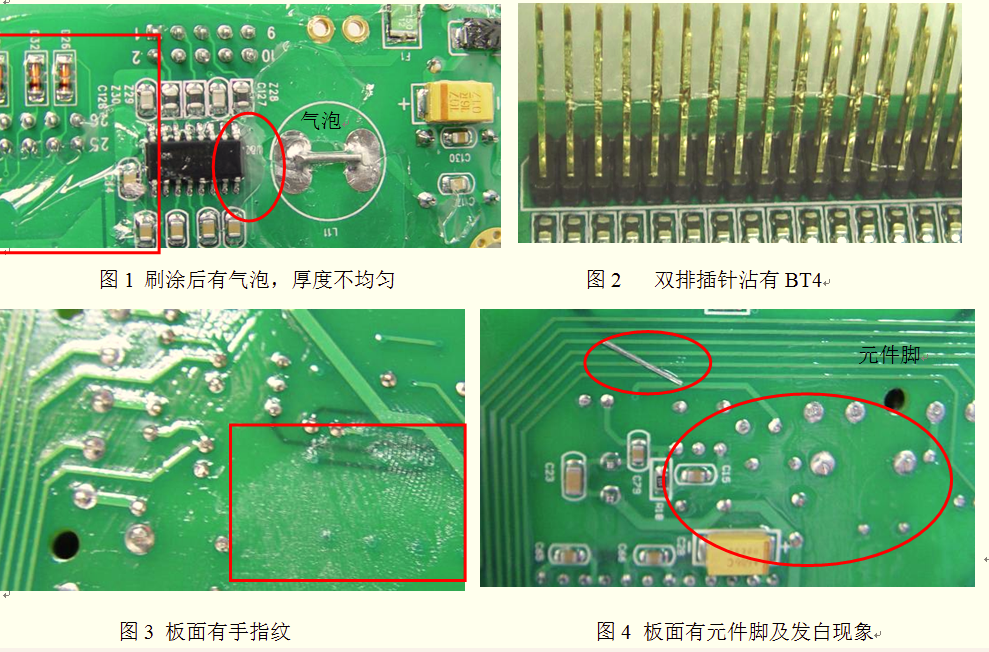

    下列图1—图6是刷涂欠佳迹象表明：

    7、存储规定

    1.1原料应存储在荫凉、干躁的仓库内（室内温度不适合超出30度），安裝有隔爆型通风管理体系和机器设备，并应久别热原。

    1.2要与其他类型的化工品分离存储，然后有清晰的原材料标志，切勿混储。

    1.3详尽防火安全，并配置消防设备。

    1.4存储仓库应配备漏泄紧急机器设备和合理性的救助原材料（如沙子）。

    1.5仓库应维持通风，避免泄露汽体集聚而引起难测。

    1.6存储器皿应该标明有效应用日期。

    1.7储存仓储货架或机器设备应接地装置出色，严禁应用易造成火焰的机器设备和专用工具。

    8、详尽事宜：

    8.1 BT4超出保存期，严禁应用。

    8.2储存器皿开封市后应密闭式储存。

    8.3严禁把应用剩下的BT4倒回原储存罐体内，要分离密闭式储存。

    8.4长期（超过12钟头）未打开工作中间或储存间，应通风15分鐘后再进到。

    8.5不小心溅入近视眼镜应该马上掀起上下眼皮，用流动性冷水或心理状态生理盐水清洗整洁，随后就诊解决。

    8.6刷涂时如觉得不适感，应灵巧摆脱工作当场至气体怪异处，呼吸不畅时给与供氧，随后就诊解决。

    9、不能涂漆BT4的元器件：

    9.1功率大的带排热面或热管散热器元器件、功率电阻、输出功率二极管、水泥电阻。

    9.2拨码开关、可变电阻、无源蜂鸣器、充电电池座、商业保险座（管）、IC座、轻触开关。

    9.3全部种类电源插座、排针、接线端子排及DB头。

    9.4插入式或贴式发光二极管、数码显示管。

    9.5别的由工程图纸要求的不能应用三防漆的一部分及元器件。

    9.6 PCBA主控板的螺钉孔不可以涂漆BT4。
