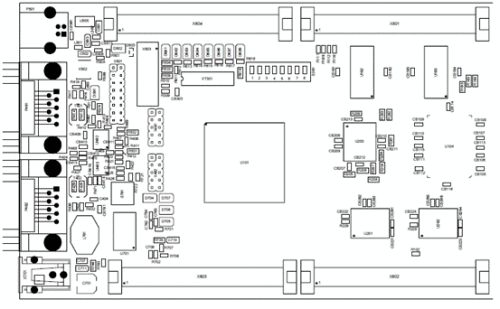

在电子器件的合理布局层面，应当把互相相关的元器件尽可能摆得近一些，比如，钟表产生器、晶振电路、CPU的钟表键入端都易造成噪音，在置放的情况下应把他们近些。针对这些易造成噪音的元器件、小电流量电源电路、大电流量电源电路电源开关电源电路等，应尽可能使其避开单片机设计的逻辑性控制回路和储存电源电路（ROM、RAM），假如很有可能得话，可以将这种电源电路此外做成线路板，那样有益于抗干扰性，提升电源电路工作中的可*性。
尽可能在重要元器件，如ROM、RAM等集成ic边上安裝去耦电容器。事实上，pcb电路板布线、管脚连线和布线等都有可能带有很大的电感器效用。大的电感器很有可能会在Vcc走网上造成明显的开关噪音顶峰。避免Vcc走网上电源开关噪音顶峰的唯一方式，是在VCC与开关电源地中间放置一个0.1uF的电子器件去耦电容。假如电路板上应用的是表层贴片元器件，可以用块状电容器立即紧*着元器件，在Vcc管脚上固定不动。最好应用高压瓷片电容，这是由于这类电容器具备较低的静电感应耗损（ESL）和高频率特性阻抗，此外这类电容器溫度和時间上的物质可靠性也很非�：�。最好不要应用贴片电解电容，由于在高频率下它的特性阻抗较高。在放置去耦电容时须要留意以下几个方面：
?在pcb电路板的开关电源键入端跨接线100uF上下的电解电容器，假如容积容许得话，容量大一些则更强。
?正常情况下每一个电子器件集成ic的边上都必须置放一个0.01uF的高压瓷片电容，假如线路板的间隙过小而置放下不来时，可以每10个集成ic上下置放一个1～10的贴片电解电容。
? 针对抗干扰性弱、关闭时电流量转变大的部件和RAM、ROM等存储元件，应当在电源插头（Vcc）和接地线中间连接去耦电容。
?电容器的导线不必过长，尤其是高频率旁路电容不可以带导线。
在单片机设计自动控制系统中，接地线的类型有很多，有系统化、屏蔽掉地、逻辑性地、仿真模拟地等，接地线是不是合理布局，将决策线路板的抗干扰性。在设计方案接地线和接地址的情况下，应当考虑到下列问题：
?逻辑性地和仿真模拟地要分离走线，不可以共用，将他们自己的接地线各自与相对应的开关电源接地线相接。在设计方案时，仿真模拟接地线应尽可能字体加粗，并且尽可能增加引出来端接地装置总面积。一般来讲，针对I/O的脉冲信号，与单片机设计电源电路中间最好是根据光电耦合器开展防护。
?在设计方案时序逻辑电路的印制电路版时，其接地线应组成闭环控制方式，提升电源电路的抗干扰性。 ?接地线应尽可能的粗。假如接地线很细得话，则接地线电阻器可能比较大，导致接地装置电位差随电流量的变动而转变，导致数据信号脉冲信号不稳，造成电源电路的抗干扰性降低。在走线室内空间可以的情形下，要确保关键接地线的间距最少在2～3mm以上，元器件管脚上的电线接头应当在1.5mm上下。
?要留意接地址的挑选。当电路板上数据信号工作频率小于1MHz时，因为走线和元器件间的电流的磁效应�：Σ淮螅拥刈爸玫缭吹缏凡牡绯《杂跋斓奈：Ρ冉洗螅虼艘∮靡坏憬拥刈爸茫蛊洳徊刂苹芈�。当电路板上数据信号工作频率高过10MHz时，因为走线的电感器效用显著，接地线特性阻抗越来越非常大，这时接地装置电源电路产生的电场就不会是具体的问题了。因此应选用多一点接地装置，尽可能减少接地线特性阻抗。
?电源插头的布局除开要依据电流量的尺寸尽可能字体加粗走线距度外，在走线时还应使电源插头、接地线的布线方位与手机充电线的布线方身一致在走线工作中的最终，商业用地线将线路板的最底层沒有布线的地区布满，这种方式都有利于提高电源电路的抗干扰性。
?手机充电线的总宽应尽量地宽，以减少特性阻抗。手机充电线的间距最少不小于0.3mm(12mil)，假如选用0.46～0.5mm(18mil～20mil)则更为理想。
?因为线路板的一个过孔会产生大概10pF的电容器效用，这针对高频电路，可能引进过多的影响，因此在走线的情况下，应尽量地降低通孔的总数。还有，太多的通孔也会导致线路板的冲击韧性减少。
