干扰信号（EMI） 是人们生话的一部分。伴随着時间的变化，有心和不经意的EMI 放射性物质的很多造成会对电源电路导致明显的毁坏。这种放射性物质的数据信号并不是一定会环境污染电源电路，但人们的目标也是要让低噪音系统软件避开这种伤害。
九游会J9真人可以构想，一名医师应用一台心电图检查确诊机器设备，要想精确地对肾脏开展确诊。在了解这也是一台精密加工的测量设备后，大家便不容易担忧反感的噪音会产生在确诊結果中。这也是一种低频率精确测量，电子产品不容易超出1MHz。可是，假如采用的是一台EMI 设计方案槽糕的ECG 机器设备，而这时医师又在查验期内应用手机上接听电话，那麼就会有原因担忧确诊結果了。请参照图1。

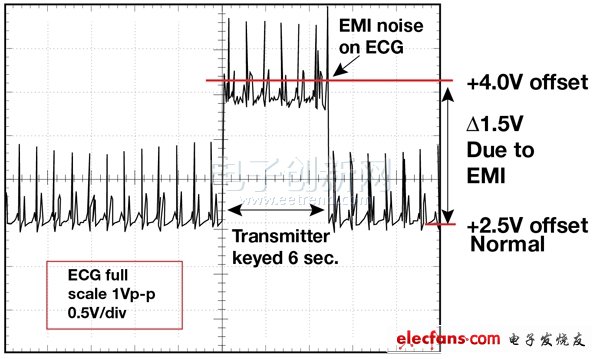

图1 1.5 英寸之外的信号发射器（f = 470 MHz， P= 0.5W）打开和关掉时ECG 确诊机器设备的心脏检查結果
图1中，系统软件的心血管键入数据信号约为0.25 mVp-p。这类小数据信号规定有6000 V/V 上下的精确测量放大仪收获。幸运的是，图1 所显示状况并不意味着医疗ECG 测量设备的具体特性。这类精确测量具体是应用图2 所显示线路板在技术工程师的试验室中开展的。

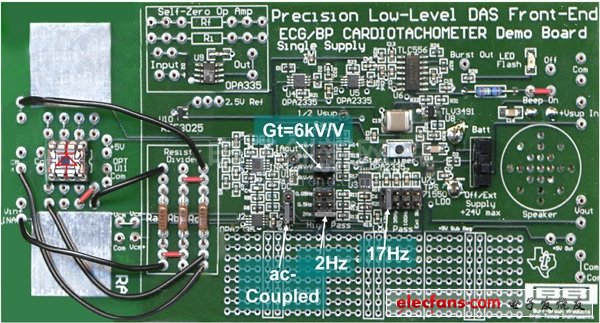

图2 精密型低电频ECG 心跳计线路板的正面图
不必落入这类EMI 圈套。谨小慎微地搭建线路板，并应用一些抗EMI 的部件，它与仿真模拟或是数字电路设计的网络带宽不相干。当运用电源电路周边存有某一EMI 源时，该放射性物质很有可能会也很有可能不可能对它造成�：�。
应用这类低频率线路板时，来源于手机的辐射噪音是如何进入到精确测量結果（请参照图1）的呢？使九游会J9真人来回想和科学研究全部EMI 图。在EMI 层面，一共有三个要素起功效：放射性物质、辐射源数据信号传递的藕合通道及其辐射源蛋白激酶。本例中的放射性物质是不言而喻的。可是，EMI 信号源很有可能根据上空无线网络散播，也有可能根据PCB 传输，而且放射性物质未知。
EMI（也称之为微波射频影响，RFI）根据立即传输或是各种各样场散播，对蛋白激酶产生包围着之势。这种场立即藕合进到电源电路电极连接线和PCB 路线中，转化成传输型RFI。
在2个正电荷中间产生力必须三个标准：电、磁和磁�。ǚ湓矗�。静电�。ò才�/间距）叙述2个物理学点中间不均衡电荷密度所产生的力。为了更好地均衡这类电荷密度，正电荷中间产生了力。
挪动的正电荷或是电流量产生电磁�。云渲鼙呷科渌绾稍黾恿�。这类�。ɑ蚴橇Γ┧婕渚嗵嵘本缂跎�。一定要注意，静电场和电磁场互相关系，一个更改，另一个也一起更改。
最终，电子器件（或是正电荷）的瞬时速度产生磁场。这类磁场是造成EMI 散播更为多见的缘故。
是否有一种方式可以处理这个问题呢？下一次，大家将探讨造成EMI 问题的一些放射性物质所具备的特点，并详细介绍一些小窍门，教您怎样降到最低这类辐射源，敬请关注。
