经久耐用的亲水性原材料在各个领域都拥有普遍的运用，现阶段最行驶的对策是在机械设备耐用的栽培基质上应用全氟化合物构建亲水性镀层，以产生用以维护的复合材质。这类方式制做的塑料薄膜薄厚通常超出10μm，没法解决热传导、存水和潮汐能等领域的要求，由于这通常必须纳米薄厚的塑料薄膜，而超塑料薄膜又遭遇着物理性能较弱的问题。开发设计自修补的纤薄镀层有希望处理这一问题，由于原材料可以积极修补缺点进而达到耐用性要求。
夹层玻璃高分子材料(Vitrimers)链间具备动态性化学交联，兼顾热固性和热固性塑料高分子材料的特点，在自修护和牢固性层面主要表现出吸引人的市场前景，为搭建符合规定的亲水性经久耐用镀层给予了新的设计理念。美国伊利诺伊大学厄巴纳校区的科学研究专家学者Christopher M. Evans、Nenad Miljkovic等独辟蹊径，设计方案并生成了彻底不含氟量的夹层玻璃高分子材料塑料薄膜（低至6nm），其关键以聚二甲基硅氧烷为框架，并进行动态性硼酸酯化学交联。dyn-PDMS原材料可以堆积在多种不一样的材料上，并构建起坚毅结实的超疏水表层，在刮伤后可以依靠互联网链的互换自己变好，维持出色的疏水性和透光度。科研成果以Ultra-thin self-healing vitrimer coatings for durable hydrophobicity题写发布在《Nature Communications》上。
将PDMS与硼酸以特殊占比充足混和融解在丙酮中，室内温度超声波解决30min后，75℃拌和30min，最终将溫度升到105℃，挥发绝大多数的丙酮。
硼酸-二醇络合作用造成三角硼结构域，在其中 B-O 键可以以质子化或传统的形式开展动态性互换。饱和溶液中逐渐转化成汽泡时表明二醇与硼酸中间产生反映造成H2O，并慢慢转化成互联网，20min后应将溫度降至室内温度以避免彻底转换。FITR谱上-OH的明显减少也表明了这一全过程。原始饱和溶液中每1克 PDMS 带有4 mL的丙酮（IPA），加温沸腾后降低至1mL，这时可以开展旋涂或是浸涂，最后获得dyn-PDMS塑料薄膜。

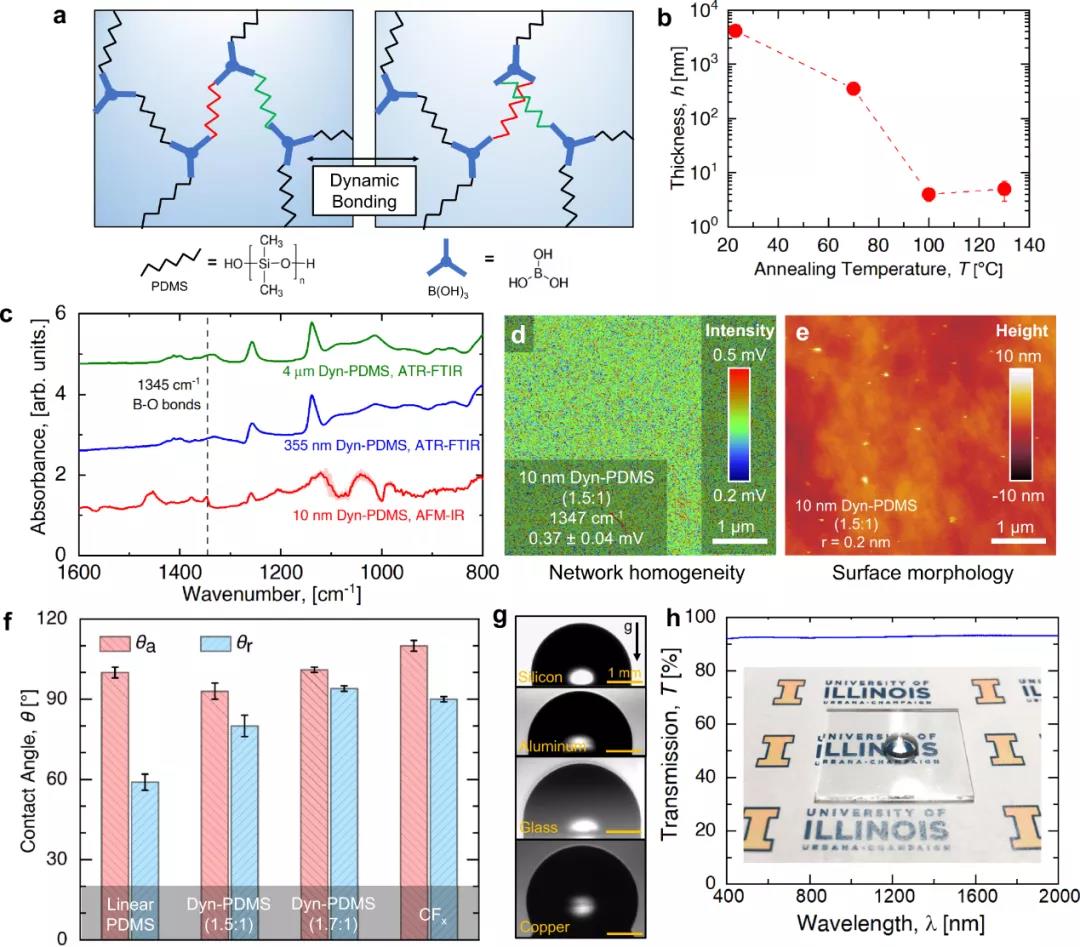

干躁的时长和溫度会对塑料薄膜薄厚造成很大�：Γ吭诓ＡТ吧系乃芰媳∧�100℃真空干燥机15h后，塑料薄膜薄厚从2μm骤降至10nm，这归功于干固产生互联网以前的真空泵实际操作去除开低相对分子质量的PDMS二醇，获得的塑料薄膜具较好的重复，薄厚仅为6±3nm。塑料薄膜的薄厚可以根据干躁程序流程获得有效的操纵，在80-90℃下真空泵12 h造成亚-10nm厚的塑料薄膜，而在65℃解决12 h则获得350±10nm厚的塑料薄膜，而在常温下开展同样的真空泵解决，则获得薄厚4μm以内的塑料薄膜。除此之外，塑料薄膜具较好的匀称性，即使在这般薄的情形下，表层PDMS-硼酸互联网仍然保证详细，这根据红外线和AFM等检测进一步获得了证实。

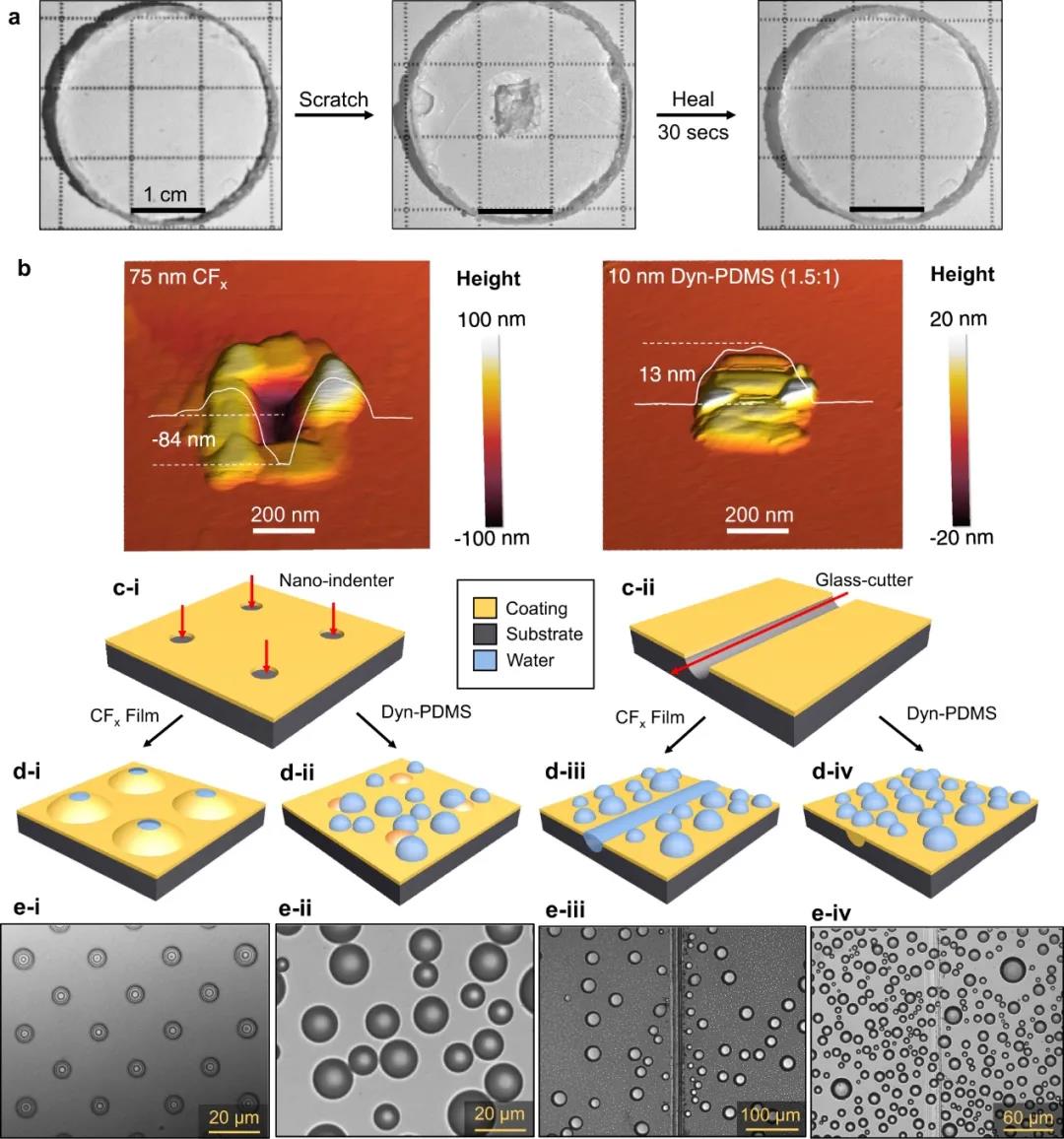

塑料薄膜的疏水性关键来源于PDMS框架，相比于线形PDMS来讲，塑料薄膜具备更低的落后表面张力（Δθ）。根据调节 PDMS和硼酸中间的占比，可以进一步提高表层的疏水性，将PDMS与硼酸的比率从有机化学计量检定比1.5:1 稍微提升到 1.7:1，可使前行表面张力增加到100±1°而使表面张力落后降到6°。大家应用非极性液态二碘甲烷对1.5:1和1.7:1dyn-PDMS的表面张力个人行为开展了表现，获得了表面数据信息。二种dyn-PDMS试品的总表面约为23-25 mJ·m-2，稍高于聚四氟乙烯（PTFE，10-20 mJ·m-2）。塑料薄膜还具备明显的自修补工作能力，不论是mm级或是纳米的损害，都能轻轻松松解决，迅速自己变好，这归功于高聚物栽培基质内根据硼酸的可逆性动态性互换。蒸气冷疑试验表明毁坏的地区，其疏水性也可以迅速修复。
dyn-PDMS塑料薄膜可以抵御机械设备溶解或是初期的针眼状损害，其非凡的自愈能力确保了它的长期性疏水性能。在蒸气冷疑条件下塑料薄膜可以主要表现出非常出色的耐用性，当渗入有机溶液、生理盐水和纯净水里时，也表现出较好的有机化学可靠性。可以在带纹路的材料上根据旋涂和浸涂Dyn-PDMS来生产制造超疏水表层 (θ>150°)。在离子注入铝质基材上取得了与氟化氢二甲基硅氧烷非常的表面张力θa = 157±2°,落后角<5°。
dyn-PDMS 塑料薄膜彻底不含氟量，除开出色的使用性能和耐用性，可以达到可持续性疏水性的场景应用以外，相比于商业氟基亲水性镀层而言，还主要表现出绿色环保特点，身心健康安全隐患也更低。从原材料的方面看来，做为第一例夹层玻璃高分子材料（vitrimer）超塑料薄膜，PDMS链间的动态性键使其主要表现出处于热固性和热固性塑料高分子材料中间的特点，为纤薄经久耐用高聚物的生产制造给予了处理构思，也为原材料行业产生了众多亟需表明的关键问题。
该文章内容致力于散播新技术应用新闻资讯，很有可能有转截/引入之状况，若有侵权行为请联络删掉。
相关文章
九游会J9·官方网站
